Detail Produk

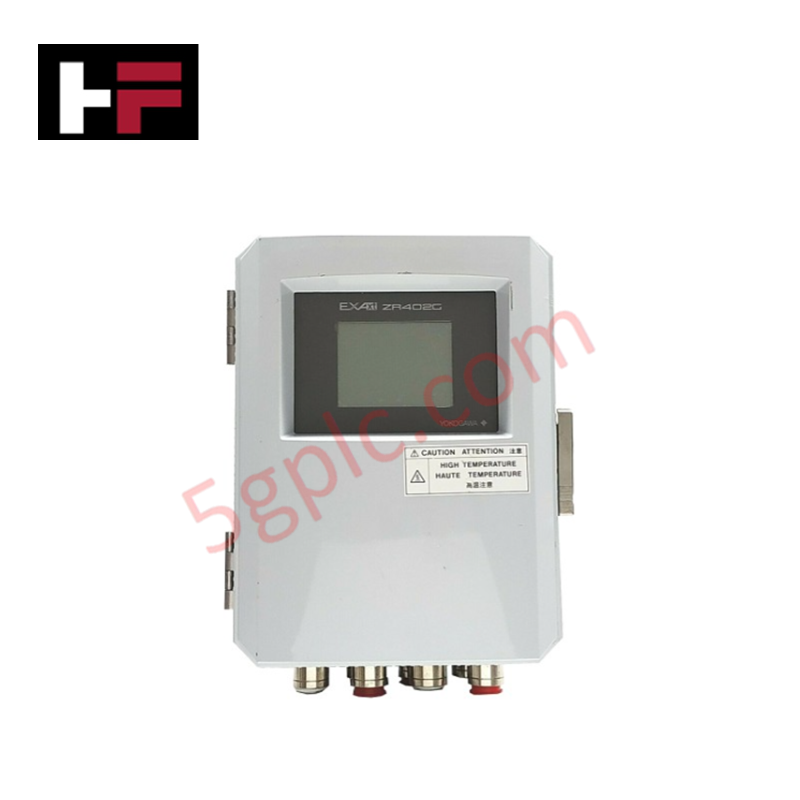

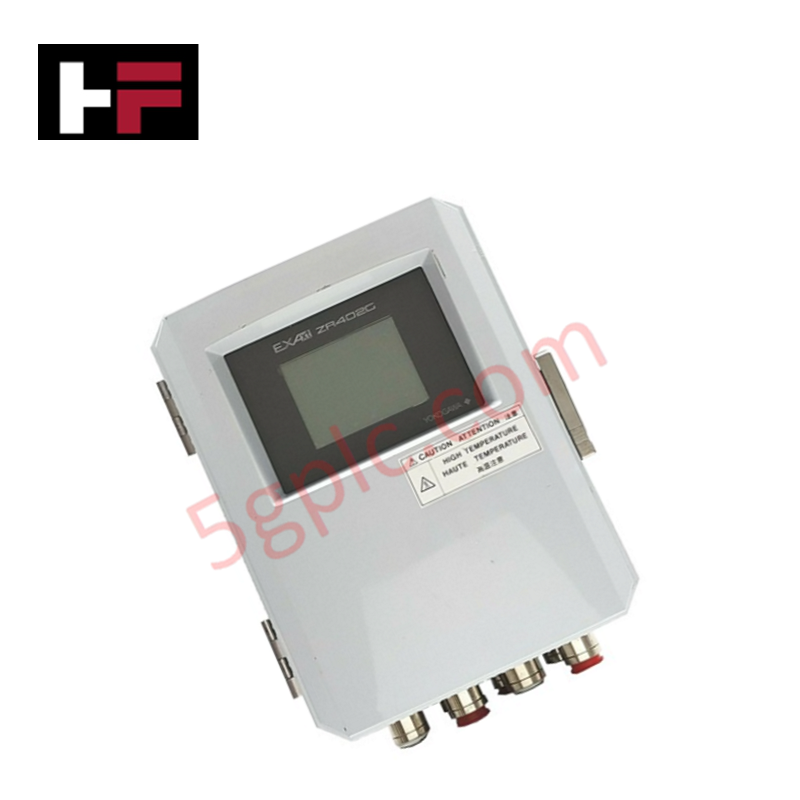

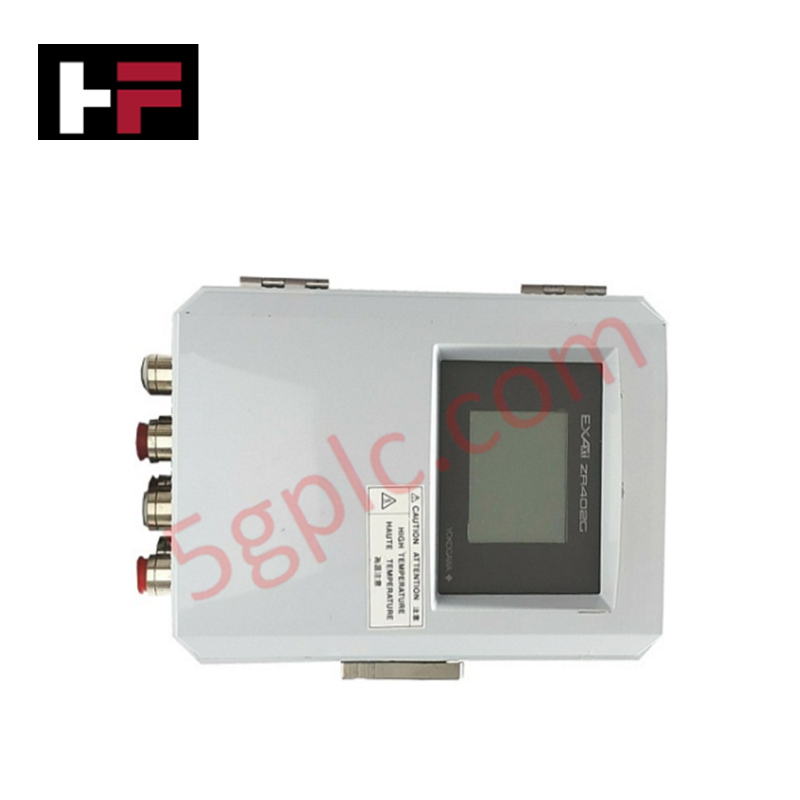

Yokogawa ZR402G-T-E-E-A/H/SCT, yang juga tercatat sebagai ZR402G Separate type Zirconia Oxygen Analyzer, Converter, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan sinyal konsentrasi oksigen fase gas secara kontinu dalam jaringan otomasi proses Yokogawa.
Rincian Sufiks & Matriks Model
Konverter penganalisis oksigen Yokogawa ZR402G menggunakan matriks kode opsi pemesanan terstruktur untuk menentukan antarmuka jalur masuk berulir, bahasa tampilan, perangkat keras pelindung, dan penandaan fisik.
| Sufiks / Opsi | Spesifikasi & Definisi Perangkat Keras |
|---|---|
| ZR402G | Konverter model dasar untuk sistem pengukuran oksigen zirkonia tipe terpisah |
| -T | Sambungan ulir conduit: 1/2 NPT |
| -E | Antarmuka bahasa tampilan: Bahasa Inggris |
| -E | Dokumentasi manual instruksi: Bahasa Inggris |
| -A | Revisi fungsi standar: Selalu -A |
| /H | Opsi Perangkat Keras: Tudung pelindung hujan dan sinar matahari |
| /SCT | Opsi Penandaan Material: Pelat tag baja tahan karat |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | ZR402G-T-E-E-A/H/SCT |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | Sekitar 6 kg (berat pengiriman 10 kg) |
| Dimensi | Ukuran enclosure standar untuk pemasangan pada panel/dinding/pipa |
| Suhu Pengoperasian | -20 hingga 55 derajat C |
| Konsumsi Daya | Maks. 300 W (pengoperasian nominal sekitar 100 W) |
| Jenis Tampilan | Layar LCD matriks titik 320 x 240 dengan layar sentuh terintegrasi |
| Sinyal Keluaran Analog | Dua titik 4-20 mA DC (resistansi beban maksimum 550 ohm) |
| Sinyal Keluaran Kontak | Empat titik (termasuk satu kontak normally open fail-safe) |
| Masukan Kontak | Dua titik |
| Masukan Analog | Satu titik (masukan suhu/proses 4-20 mA) |
| Tegangan Catu Daya | Nilai nominal 100 hingga 240 VAC (rentang pengoperasian 85 hingga 264 VAC) |
| Kelembapan Sekitar | 0 hingga 95% RH (tanpa kondensasi) |
| Entri Conduit Kabel | Delapan port masuk (dikonfigurasi dengan antarmuka 1/2 NPT) |
| Material Enclosure | Paduan aluminium dengan lapisan tahan korosi berbahan poliuretan |
Karakteristik Instrumen Kontrol Proses & DCS
Konverter ZR402G memproses sinyal gaya gerak listrik (EMF) milivolt mentah yang dihasilkan oleh detektor oksigen zirkonia jarak jauh. Dengan beroperasi melalui lapisan protokol loop HART ganda 4-20 mA, unit ini menyediakan isolasi antarkanal yang tinggi antara catu daya AC internal, penggerak pemanas detektor, dan loop I/O analog level rendah. Perangkat keras ini dilengkapi algoritme kompensasi sambungan dingin dinamis otomatis (CJC) serta diagnostik sensor untuk memantau resistansi sel dan penurunan respons probe. Masukan kontak dan keluaran relai terisolasi menjalankan pengaturan waktu urutan kalibrasi otomatis, pensinyalan gangguan, dan purge blowback secara terkoordinasi dengan sistem kontrol terdistribusi utama.
Pertanyaan yang Sering Diajukan
T: Bagaimana keluaran kontak fail-safe dikonfigurasi di dalam unit ZR402G?
J: Konverter ini memiliki total empat keluaran kontak, salah satunya dikonfigurasi secara khusus sebagai relai fail-safe dengan konfigurasi kontak normally open (NO). Jika catu daya AC hilang total atau terjadi gangguan prosesor internal yang kritis, kontak ini akan terlepas untuk memberi sinyal kondisi kegagalan perangkat keras secara langsung kepada DCS.
T: Batas resistansi beban apa yang berlaku untuk dua keluaran analog 4-20 mA yang terisolasi?
J: Setiap kanal keluaran arus 4-20 mA DC mendukung resistansi beban loop eksternal maksimum 550 ohm. Melebihi 550 ohm menyebabkan clipping sinyal dan menurunkan stabilitas komunikasi ketika perangkat lapangan HART atau pencatat jalur dihubungkan secara seri.
Pedoman Instalasi Lapangan
- Pasang housing paduan aluminium dengan kokoh pada pipa vertikal/horizontal 2 inci, panel datar, atau dinding menggunakan braket pemasangan yang disetujui. Pastikan tudung hujan (/H) terpasang dengan benar di atas casing ketika perangkat ditempatkan di lingkungan luar ruangan.
- Pertahankan keterikatan ulir minimum sebanyak 5 putaran penuh ulir 1/2 NPT pada semua sambungan conduit listrik. Tutup lubang conduit yang tidak digunakan dengan sumbat berulir 1/2 NPT yang disediakan untuk mempertahankan ketahanan enclosure terhadap cuaca.
- Jalur kabel sinyal sensor zirkonia bertegangan rendah dan kabel daya AC melalui conduit logam yang di-grounding secara terpisah untuk mencegah gangguan derau induktif pada pengukuran EMF sel.
- Hubungkan lug chassis enclosure utama internal dan eksternal ke titik ground bumi khusus berimpedansi rendah (resistansi ground kurang dari 10 ohm).
- Pastikan tegangan catu AC pengoperasian tetap benar-benar berada dalam rentang 85 hingga 264 VAC sebelum menyalakan antarmuka layar sentuh konverter.
