Detail Produk

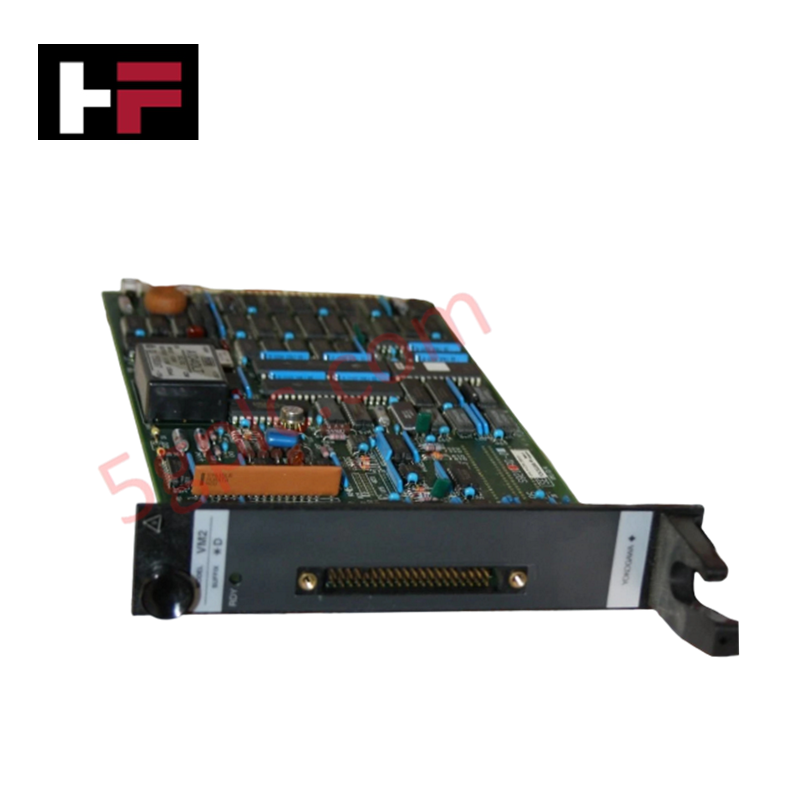

Yokogawa VM2*D, yang juga tercatat sebagai Modul I/O Multipoint VM2D, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi dan pengendalian sinyal analog berkemampuan HART dalam platform DCS CENTUM VP dan CS 3000. Modul ini mengondisikan sinyal loop 4-20 mA dan mengekstrak telemetri digital dari perangkat lapangan, lalu merutekan data proses waktu nyata langsung melalui bidang belakang stasiun kontrol sistem.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | VM2*D |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 1.36 kg |
| Dimensi | 356 mm x 178 mm x 25 mm |
| Suhu Operasi | -10 hingga 55 deg C |
| Konsumsi Daya | 24 VDC |
| Jenis I/O | Analog (4-20 mA) / HART |
| Redundansi | Mendukung redundansi ganda |
| Penyimpanan Kalibrasi | Penyimpanan nonvolatil yang ditentukan pabrik/pengguna |
Protokol Loop HART 4-20 mA dan Isolasi Kanal
VM2*D mendukung pengendalian proses berpresisi tinggi dengan menjalankan konversi analog-ke-digital 16-bit dan mengekstrak data protokol HART dari instrumen lapangan pintar. Arsitektur modul ini menggunakan isolasi antarkanal untuk menekan interferensi elektromagnetik dan mencegah kontaminasi tegangan mode bersama di seluruh bidang belakang. Dengan memanfaatkan kompensasi sambungan dingin (CJC) terintegrasi untuk jalur sinyal yang sensitif terhadap suhu serta konektivitas protokol loop HART, modul ini memungkinkan pemantauan diagnostik waktu nyata terhadap sensor yang dipasang di lapangan. Desain redundansi ganda memastikan eksekusi status yang tersinkronisasi, sehingga sistem dapat mempertahankan keluaran kontrol yang stabil bahkan saat terjadi gangguan pada satu modul dalam stasiun kontrol DCS.
Pertanyaan Umum
T: Apakah VM2D mendukung penggantian saat sistem online tanpa mematikan daya?
J: Dalam konfigurasi redundan, VM2D memungkinkan penggantian modul tanpa mematikan seluruh stasiun kontrol; namun, verifikasi versi bidang belakang rak DCS dan konfigurasi perangkat lunak tertentu diperlukan untuk memastikan prosedur pelepasan yang aman.
T: Apakah protokol HART aktif pada semua kanal analog?
J: Ya, modul ini dirancang untuk menyediakan pengendalian loop analog dan transmisi data HART digital secara bersamaan, sehingga memungkinkan konfigurasi perangkat dan pencatatan data diagnostik tanpa mengganggu sinyal kontrol utama.
T: Bagaimana data kalibrasi disimpan di dalam modul?
J: Modul ini menggunakan memori nonvolatil untuk menyimpan konstanta kalibrasi dari pabrik dan offset yang ditentukan pengguna, sehingga memastikan keakuratan sinyal segera setelah dinyalakan atau setelah penggantian modul.
Panduan Pemasangan di Lapangan
- Perlindungan ESD: Selalu kenakan gelang tangan ESD yang diarde sebelum menangani papan modul untuk mencegah kerusakan statis pada perangkat semikonduktor internal.
- Pemasangan pada Rak: Geser kartu di sepanjang rel pemandu ke dalam slot subrak bidang belakang. Kencangkan pengencang penahan sepenuhnya untuk mempertahankan kontinuitas pembumian yang konsisten.
- Pembumian Pelindung: Hubungkan pelindung kabel sinyal ke satu titik batang pembumian di dalam panel untuk menekan arus loop pembumian pada loop 4-20 mA.
- Pemisahan Jalur: Pertahankan jarak fisik antara kabel lapangan analog/HART 24 VDC dan kabel daya AC di dalam talang kabel kabinet untuk mencegah crosstalk.
