Detail Produk

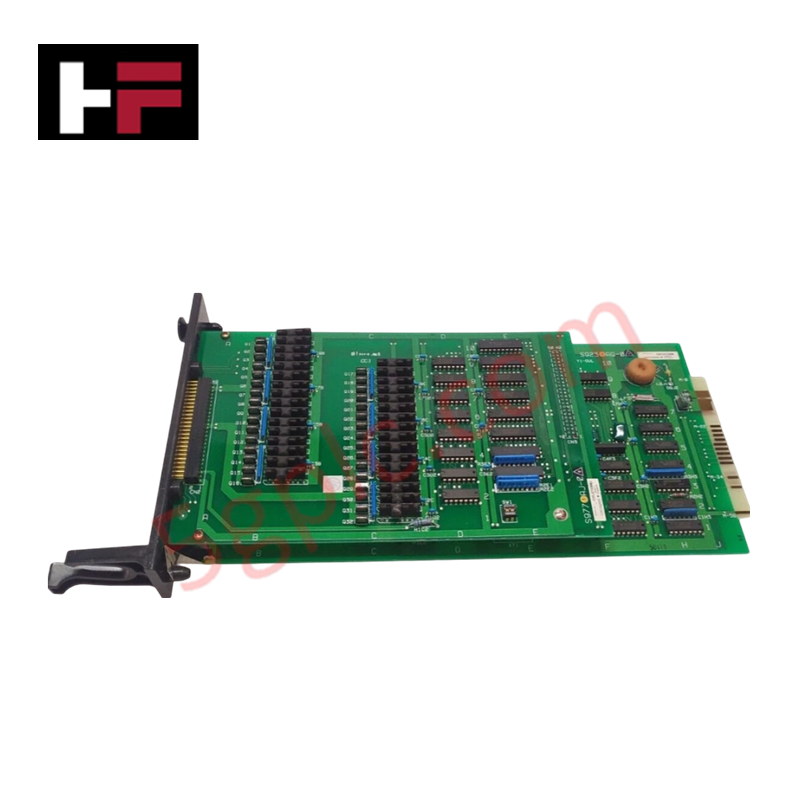

Dikonfigurasi untuk pengalihan status diskret multisaluran dalam sistem CENTUM, Yokogawa ST7*A (ST7 Multipoint Status Output Card) menyediakan eksekusi fisik/elektrik secara langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | ST7*A |
| Merek | Yokogawa |
| Asal | Jepang |
| Jenis Modul | Kartu Output Status Multipoint |
| Saluran Output | Beberapa Titik Output Relai |
| Jenis Kontak Output | Form-C, Biasanya Terbuka (N.O.), Biasanya Tertutup (N.C.) |
| Konsumsi Daya | 24 V DC +/-10% (Logika Kartu); 85 hingga 132 V AC / 170 hingga 264 V AC (Bergantung pada Nest) |
| Bentuk Pemasangan | Nest Pemasangan Horizontal atau Vertikal (misalnya, RYH-32, RYV-11) |
| Koneksi Sistem | Kabel Konektor Blok ke Backplane DCS |
| Suhu Operasi | 0 hingga 50 derajat C |
Isolasi Antarsaluran & Konektivitas Protokol Loop
Kartu output relai ST7*A menggunakan penghalang isolasi relai galvanis antara rangkaian logika kontrol dan kabel aktuator lapangan. Isolasi antarsaluran mencegah transien listrik, lonjakan gaya gerak listrik balik, dan derau common-mode merambat dari beban lapangan bertegangan tinggi kembali ke bus backplane pengontrol yang sensitif. Antarmuka kontak terisolasi ini memungkinkan pengoperasian paralel bersama instrumen protokol loop HART 4-20 mA dalam infrastruktur rak yang sama.
Pertanyaan yang Sering Diajukan
T: Konfigurasi kontak apa yang didukung pada saluran output ST7*A?
J: Relai saluran menyediakan konfigurasi kontak kering bebas potensial, termasuk Form-C, Biasanya Terbuka (N.O.), dan Biasanya Tertutup (N.C.).
T: Bagaimana spesifikasi catu daya bervariasi berdasarkan perangkat keras mekanis kabinet?
J: Logika internal beroperasi pada 24 V DC +/-10%, sedangkan kumparan relai lapangan dan elektronik nest menerima daya listrik jaringan (85-132 V AC atau 170-264 V AC) berdasarkan model nest pemasangan yang digunakan (misalnya, RYH-32 atau RYV-11).
Panduan Pemasangan di Lapangan
Masukkan kartu ST7*A secara vertikal atau horizontal ke dalam nest pemasangan RYH-32 atau RYV-11 yang dipilih hingga konektor belakang terpasang pada soket backplane. Hubungkan kabel antarmuka konektor blok untuk membangun komunikasi digital dengan rak DCS. Pastikan beban induktif (seperti katup solenoid magnetik atau kumparan starter motor) dilengkapi jaringan snubber RC eksternal atau dioda flyback pada terminal lapangan untuk mencegah kerusakan akibat busur kontak.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
