Detail Produk

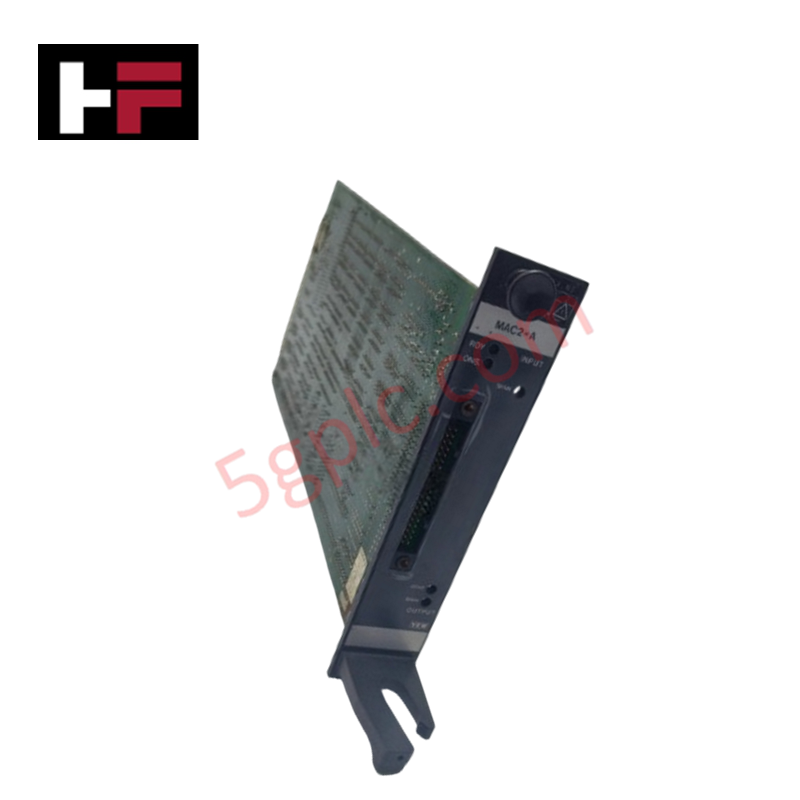

Yokogawa MAC2*A, yang juga dikatalogkan sebagai Kartu Kontrol Analog Multipoint MAC2, berfungsi sebagai komponen perangkat keras khusus untuk pengondisian sinyal analog multiloop dan pengendalian variabel proses dalam platform DCS Yokogawa CENTUM.
Rincian Sufiks & Matriks Model
| Elemen Kode | Spesifikasi / Deskripsi |
|---|---|
| MAC2 | Penamaan model dasar untuk seri kartu kontrol analog multipoint |
| *A | Kode gaya Revisi A yang menentukan tata letak antarmuka terminal dan revisi perangkat keras |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | MAC2*A |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0.694 kg |
| Dimensi | Format kartu nest CENTUM standar |
| Suhu Operasi | 0 deg C hingga 50 deg C |
| Konsumsi Daya | 24 VDC +/-10% |
| Jenis Produk | Kartu Kontrol I/O Analog Multipoint |
| Kompatibilitas Sistem | Seri DCS Yokogawa CENTUM |
| Fungsi Utama | Kontrol proses multiloop independen |
| Antarmuka Lapangan | Konektor Bus Sistem dan Terminal Sekrup M4 (melalui nest) |
Isolasi Antarkanal dan Kontrol Loop Proses DCS
Kartu kontrol analog MAC2*A merutekan beberapa loop kontrol proses independen melalui backplane sistem DCS CENTUM. Dirancang dengan isolasi antarkanal pada jalur sinyal, modul ini mengurangi derau listrik common-mode dan mencegah arus loop akibat perbedaan potensial ground antara transmitter lapangan dan logika kontrol. Perangkat keras ini mengondisikan sinyal protokol loop HART 4-20 mA dan input proses analog—seperti variabel suhu, aliran, dan tekanan—dengan menerjemahkan pengukuran fisik lapangan menjadi nilai digital tersinkronisasi untuk eksekusi loop DCS secara kontinu.
Pertanyaan Umum
T: Antarmuka fisik apa yang menangani koneksi sistem dan lapangan pada kartu MAC2*A?
J: Kabel sinyal lapangan tersambung melalui terminal sekrup M4 pada rakitan nest pemasangan, sedangkan komunikasi backplane tingkat sistem dilakukan melalui konektor bus sistem terintegrasi.
T: Bagaimana kartu MAC2*A menekan derau listrik pada loop kontrol analog yang berdekatan?
J: Penghalang isolasi galvanis antarkanal memisahkan sirkuit loop kontrol individual, sehingga mencegah perbedaan potensial ground dan interferensi listrik antarkanal.
T: Berapa toleransi tegangan input untuk menyalakan modul MAC2*A?
J: Kartu ini beroperasi menggunakan catu daya nominal 24 VDC dengan rentang fluktuasi tegangan input yang dapat diterima sebesar +/-10% (21.6 VDC hingga 26.4 VDC).
Panduan Instalasi Lapangan
- Pemasangan Kartu: Geser kartu MAC2*A di sepanjang rel pemandu pada slot nest kartu CENTUM yang ditentukan. Pasang konektor bus backplane dengan kuat ke soket backplane dan kencangkan pengencang penahan.
- Pemasangan Terminal: Sambungkan kabel instrumen lapangan ke terminal sekrup M4 pada blok terminal nest. Kencangkan sekrup terminal dengan torsi teknik standar (0.8 hingga 1.2 N-m) untuk mencegah kontak longgar akibat getaran kabinet.
- Praktik Pelindung: Hubungkan kabel pembuangan pelindung kabel sinyal ke bus pembumian fungsional (FE) kabinet pada satu titik terminasi. Jangan menghubungkan pelindung ke sasis perangkat lapangan dan blok terminal DCS sekaligus.
- Pemeriksaan Tegangan Catu: Ukur keluaran catu daya 24 VDC saat berbeban untuk memastikan tingkat tegangan tetap berada dalam rentang 21.6 VDC hingga 26.4 VDC sebelum melakukan commissioning loop.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
