Detail Produk

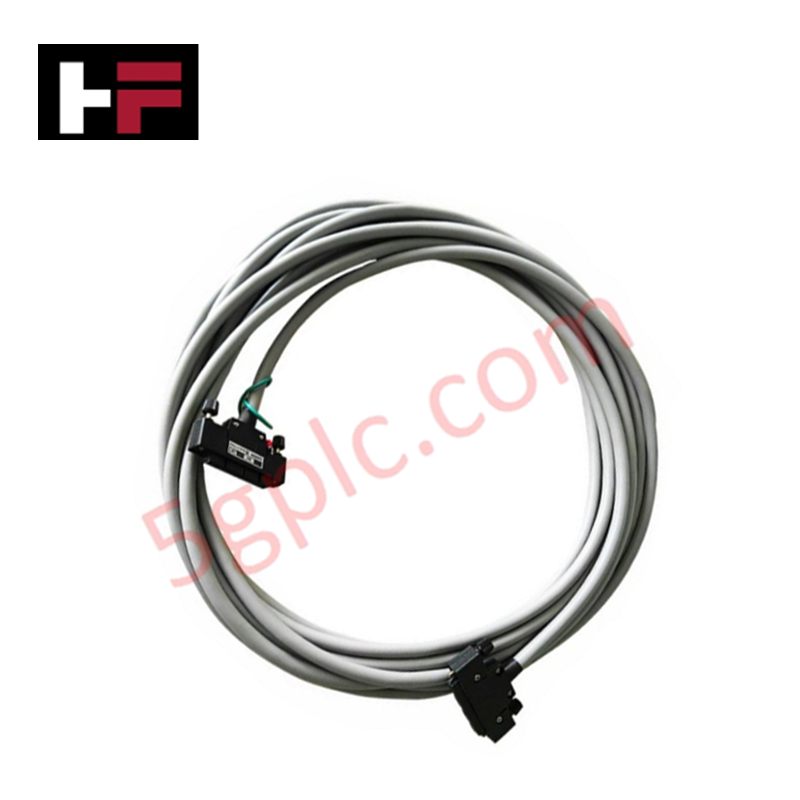

Yokogawa KS9-10*B, yang juga dikatalogkan sebagai Kabel Sinyal KS9 (50-50 pin), berfungsi sebagai komponen perangkat keras khusus untuk perutean sinyal I/O analog dan digital multisaluran dalam arsitektur papan terminal DCS Yokogawa CENTUM.
Rincian Sufiks & Matriks Model
| Elemen Kode | Spesifikasi / Deskripsi |
|---|---|
| KS9 | Penamaan model dasar kabel sinyal untuk terminasi antarmuka 50 pin ke 50 pin |
| -10 | Spesifikasi panjang rakitan kabel dengan rentang total 10 m |
| *B | Kode gaya Revisi B yang menentukan desain selubung konektor dan pelepas regangan mekanis |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | KS9-10*B |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 3 kg |
| Dimensi | Panjang kabel 10 m (terminasi 50 pin ke 50 pin) |
| Suhu Pengoperasian | -20 deg C hingga 60 deg C |
| Konsumsi Daya | Perangkat pasif (0 W) |
| Jenis Konektor | Konektor multipol jantan 50 pin ke jantan 50 pin |
| Ukuran Konduktor | Kawat tembaga serabut AWG 24 |
| Konfigurasi Pin | Pemetaan pin langsung 1-ke-1 (50 pin ke 50 pin) |
| Tegangan | Maksimum kontinu 30 VDC |
| Arus | 1 A per pin konduktor |
| Resistansi Isolasi | Minimum 100 Mohm pada 500 VDC |
| Struktur Pelindung | Foil aluminium-mylar keseluruhan dengan pelindung jalinan tembaga berlapis timah dan kawat drain |
Isolasi Saluran dan Pelestarian Sinyal Loop HART 4-20 mA
Rakitan kabel KS9-10*B mempertahankan integritas sinyal untuk komunikasi loop HART analog 4-20 mA berdensitas tinggi dan saluran medan diskret digital. Pasangan konduktor individual di dalam selubung kabel 10 m memiliki geometri twisted pair yang presisi untuk mengurangi crosstalk dan induksi magnetis antara saluran I/O yang berdekatan. Dirancang untuk beroperasi dengan modul I/O terisolasi antarsaluran, konfigurasi pelindung foil dan jalinan secara keseluruhan mengarahkan derau listrik frekuensi tinggi ke ground sasis, sehingga memastikan tidak terjadi penurunan sinyal frequency-shift keying (FSK) digital HART yang ditumpangkan di sepanjang jalur transmisi 10 m.
Pertanyaan yang Sering Diajukan
T: Berapa degradasi sinyal maksimum atau resistansi yang diperkirakan sepanjang kabel KS9-10*B dengan panjang 10 m?
J: Resistansi konduktor ditetapkan di bawah 0,09 ohm per meter pada 20 deg C, sehingga menghasilkan resistansi loop total di bawah 1,8 ohm untuk jalur sepanjang 10 m. Penurunan tegangan ini dapat diabaikan untuk instrumen loop arus 4-20 mA standar dan saluran input digital 24 VDC.
T: Apakah kabel KS9-10*B dapat dilepas atau disambungkan kembali saat saluran I/O medan masih diberi daya?
J: Hot-swap kabel saat loop medan bertegangan diperbolehkan dalam kondisi tegangan rendah (30 VDC atau kurang), dengan syarat modul I/O DCS yang terhubung mendukung pelepasan terminal saat sistem aktif. Namun, pelepasan kabel multisaluran akan memutus energi semua 50 penetapan pin secara bersamaan dan mengganggu loop kontrol medan yang sedang aktif.
T: Bagaimana kontinuitas pelindung dipertahankan di antara konektor 50 pin?
J: Kontinuitas pelindung disalurkan melalui kontak selubung konektor yang terhubung ke ground dan kawat drain yang tertanam di kedua ujung, sehingga memungkinkan pembumian langsung ke rangka backplane rak DCS saat konektor dipasangkan.
Panduan Pemasangan di Lapangan
- Radius Tekuk Kabel: Pertahankan radius tekuk statis minimum 80 mm dan radius tekuk dinamis 120 mm selama pemasangan untuk mencegah regangan internal pada konduktor atau pemisahan pelindung.
- Pemasangan dan Pengencangan Konektor: Luruskan alur kunci konektor 50 pin sebelum memasukkan konektor. Kencangkan semua sekrup penahan mekanis dengan tangan untuk memastikan tekanan kontak yang kuat dan mencegah konektor terlepas akibat getaran.
- Perutean dan Pemisahan Kabel: Rutekan kabel sinyal melalui saluran kabel standar dengan mempertahankan jarak bebas fisik minimum 300 mm dari saluran daya AC bertegangan tinggi, keluaran penggerak frekuensi variabel, dan beban induktif berat untuk mencegah interferensi elektromagnetik.
- Prosedur Pembumian: Hubungkan kawat drain kabel langsung ke busbar functional earth (FE) pada satu ujung (sisi DCS) untuk menghindari arus loop ground yang bersirkulasi.
