Detail Produk

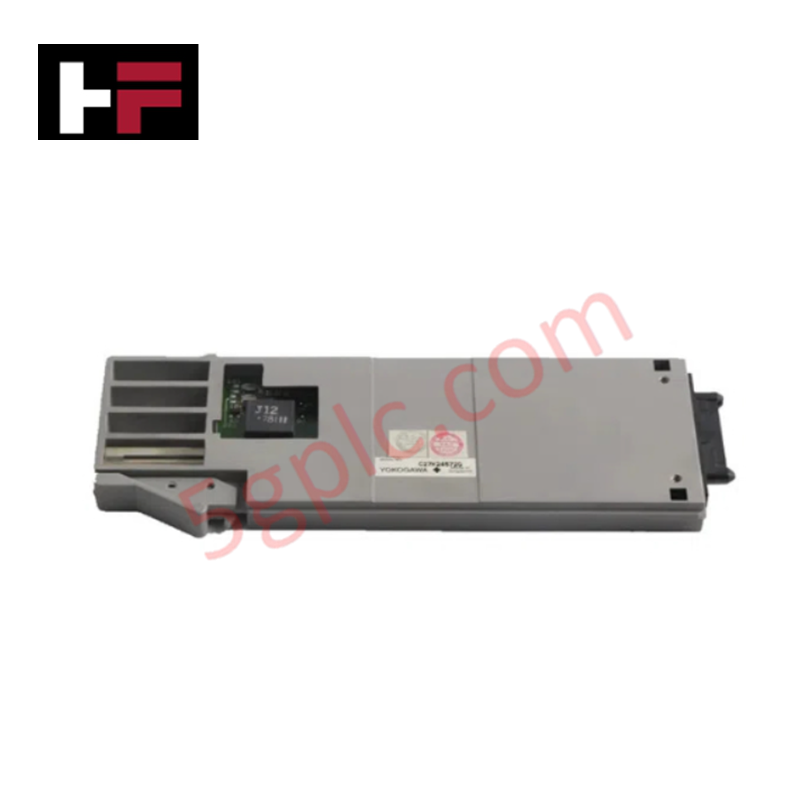

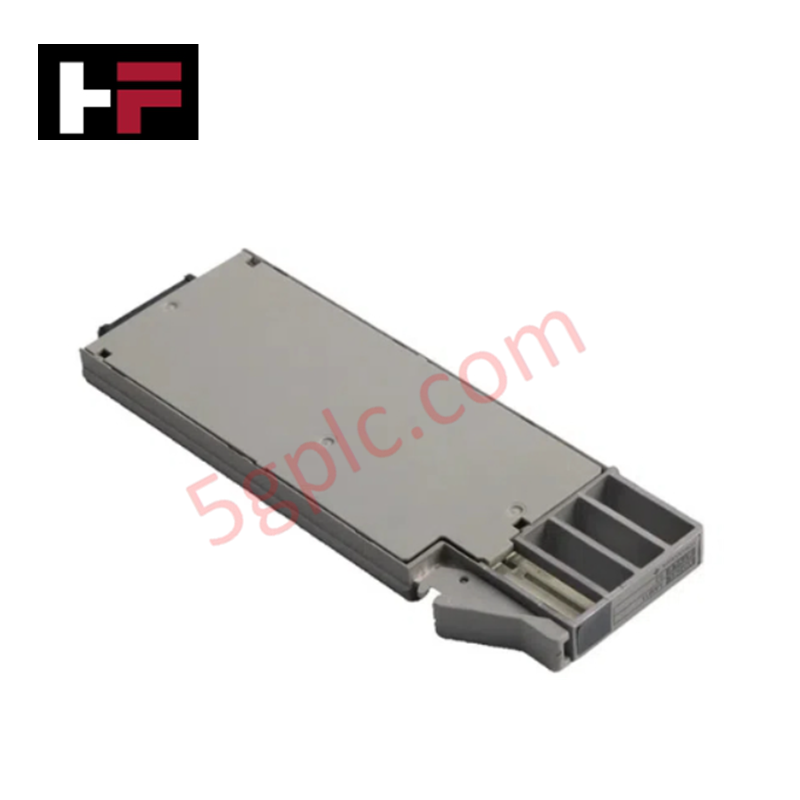

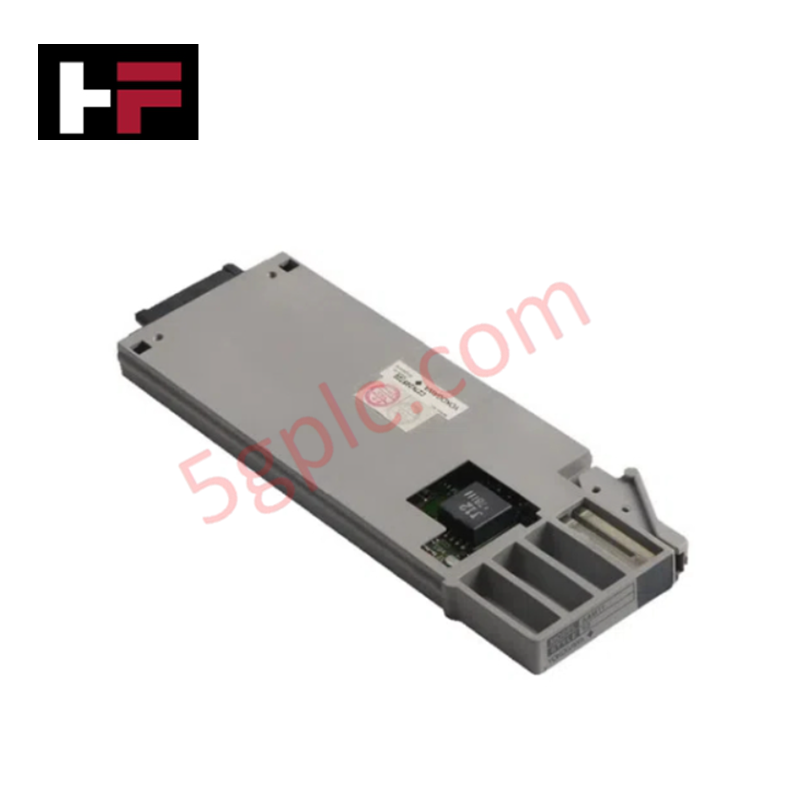

YOKOGAWA AAM21 S2, yang juga tercatat sebagai Modul Input Analog AAM21, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal tegangan dan arus analog terisolasi dua kanal dalam sistem kontrol CENTUM YOKOGAWA.
Rincian Sufiks & Matriks Model
Penamaan katalog AAM21-S2 menentukan arsitektur perangkat keras dasar dan parameter revisinya:
- Model Dasar (AAM21): Arsitektur Modul Input Analog untuk akuisisi sinyal tegangan dan arus
- Sufiks ( S2): Revisi perangkat keras 2 yang menetapkan pemasangan standar pada dudukan dan set parameter antarmuka
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | AAM21 S2 |
| Merek | YOKOGAWA |
| Asal | Jepang |
| Suhu Pengoperasian | -10 hingga 55 derajat C |
| Konsumsi Daya | 24 VDC (+/-10%) |
| Kanal Input | 2 kanal (terisolasi) |
| Rentang Input | 0 hingga 10 V, +/-10 V, 4 hingga 20 mA, 0 hingga 20 mA |
| Akurasi Pengukuran | +/-0,1% dari skala penuh |
| Resolusi | 16-bit |
| Laju Sampling | 10 ms/kanal (umumnya) |
| Tegangan Isolasi | 1500 VAC antarkanal |
Isolasi Antarkanal dan Akuisisi Sinyal Loop HART 4-20 mA
AAM21-S2 menyediakan isolasi galvanik 1500 VAC antara setiap kanal dan logika backplane internal untuk mencegah arus loop tanah serta meredam derau listrik mode bersama. Dengan resolusi konversi analog-ke-digital 16-bit dan siklus sampling 10 ms per kanal, modul ini mengonversi sinyal proses standar—termasuk perangkat lapangan dengan protokol loop HART 4-20 mA dan transduser +/-10 V—menjadi bingkai data digital untuk transmisi melalui backplane DCS.
Pertanyaan yang Sering Diajukan
T: Rentang sinyal input apa yang dapat dikonfigurasi pada modul AAM21-S2?
J: Modul ini menerima input tegangan 0 hingga 10 V DC dan +/-10 V DC, serta input arus 0 hingga 20 mA DC dan 4 hingga 20 mA DC pada 2 kanal terisolasinya.
T: Berapa nilai isolasi dielektrik antara setiap kanal input?
J: Modul ini memiliki isolasi galvanik antarkanal dengan rating 1500 VAC untuk mencegah crosstalk dan distorsi sinyal di lingkungan industri yang rentan terhadap derau.
Panduan Pemasangan di Lapangan
Matikan daya rak sebelum memasang atau melepas modul AAM21-S2 pada slot node I/O sistem. Ikuti prosedur perlindungan terhadap pelepasan muatan elektrostatis (ESD) dengan mengenakan gelang antistatis yang di-ground saat menangani kartu. Sejajarkan modul dengan rel pemandu dan pasang konektor belakang dengan kuat ke soket backplane, lalu kencangkan sekrup penahan bagian atas dan bawah untuk memastikan kontinuitas ground rangka. Hubungkan input analog menggunakan kabel pasangan terpilin berpelindung, sambungkan kabel pelindung ke ground bumi pada satu titik terminasi kabinet untuk mencegah loop tanah. Beri jarak fisik antara kabel sinyal bertegangan rendah dan konduktor daya AC.
