Detail Produk

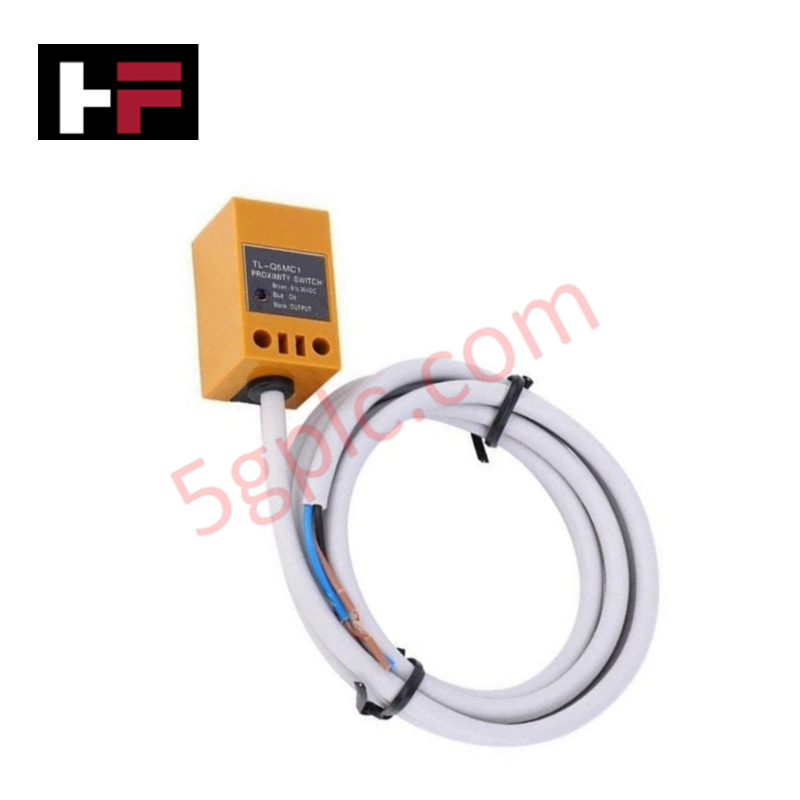

Honeywell TL-Q5MC1, yang juga dikatalogkan sebagai TL-Q5MC1 Sensor Kedekatan Induktif, beroperasi sebagai komponen perangkat keras khusus untuk deteksi target logam tanpa kontak dalam loop sensor industri otomatis.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | TL-Q5MC1 |
| Merek | Honeywell |
| Asal | USA / Manufaktur Global |
| Suhu Operasi | -25 hingga +70 derajat C |
| Konsumsi Daya | Konsumsi arus <= 10 mA pada 24 VDC |
| Rentang Tegangan Suplai | 10-30 VDC (Rated: 12-24 VDC, riak < 10%) |
| Tipe Output | Kolektor terbuka NPN |
| Konfigurasi Output | Normally Open (NO) |
| Arus Switching Maksimum | 50 mA |
| Tegangan Beban Maksimum | 30 VDC |
| Tegangan Residual | <= 1 V pada 50 mA (kabel 2 m) |
| Frekuensi Respons | 500 Hz |
| Waktu Respons | <= 2 ms |
| Rangkaian Proteksi | Proteksi polaritas terbalik, penekan lonjakan |
Protokol Loop 4-20 mA HART dan Isolasi Antar Saluran
Saat terintegrasi bersama instrumen lapangan analog, sinyal switching digital TL-Q5MC1 diteruskan ke saluran input diskrit DCS tanpa menimbulkan noise switching ke jalur protokol loop 4-20 mA HART yang berdekatan. Komponen jaringan penekan lonjakan internal menyerap lonjakan tegangan sementara selama aktuasi frekuensi tinggi hingga 500 Hz.
Mempertahankan isolasi yang tepat antar saluran pada blok terminasi I/O penerima memastikan arus switching kolektor terbuka NPN hingga 50 mA tidak mengubah referensi arus loop analog atau mengganggu lapisan telekomunikasi digital berlevel rendah di blok terminal tetangga.
Pertanyaan yang Sering Diajukan
Q: Berapa frekuensi switching maksimum yang didukung oleh sensor kedekatan TL-Q5MC1?
A: Sensor beroperasi pada frekuensi respons maksimum 500 Hz dengan waktu respons maksimum 2 ms.
Q: Apakah TL-Q5MC1 memiliki proteksi internal terhadap pemasangan kabel suplai terbalik?
A: Ya, sensor termasuk proteksi polaritas terbalik bawaan dan rangkaian penekan lonjakan untuk mencegah kerusakan komponen internal.
Q: Apa batasan beban listrik yang berlaku untuk tahap output NPN?
A: Output kolektor terbuka NPN menangani arus switching maksimum 50 mA dengan tegangan beban maksimum 30 VDC.
Pedoman Instalasi Lapangan
- Verifikasi batas pasokan tegangan input berada dalam 10-30 VDC dengan riak di bawah 10% sebelum menghidupkan daya sistem.
- Pastikan massa logam target memenuhi persyaratan penyelarasan permukaan sensor standar untuk menjamin kemampuan switching penuh 500 Hz.
- Sambungkan pelindung kabel sensor ke terminal tanah yang ditentukan di kotak sambungan untuk mencegah kopling EMI.
- Jaga isolasi fisik antara kabel sinyal sensor dan kabel motor AC atau drive berdaya tinggi di saluran kabinet.
