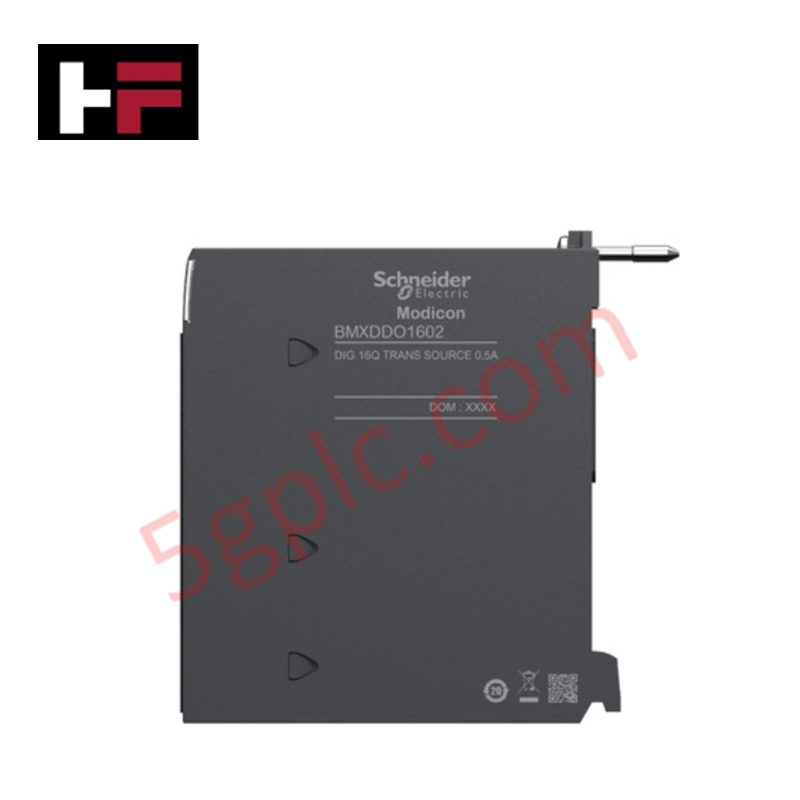

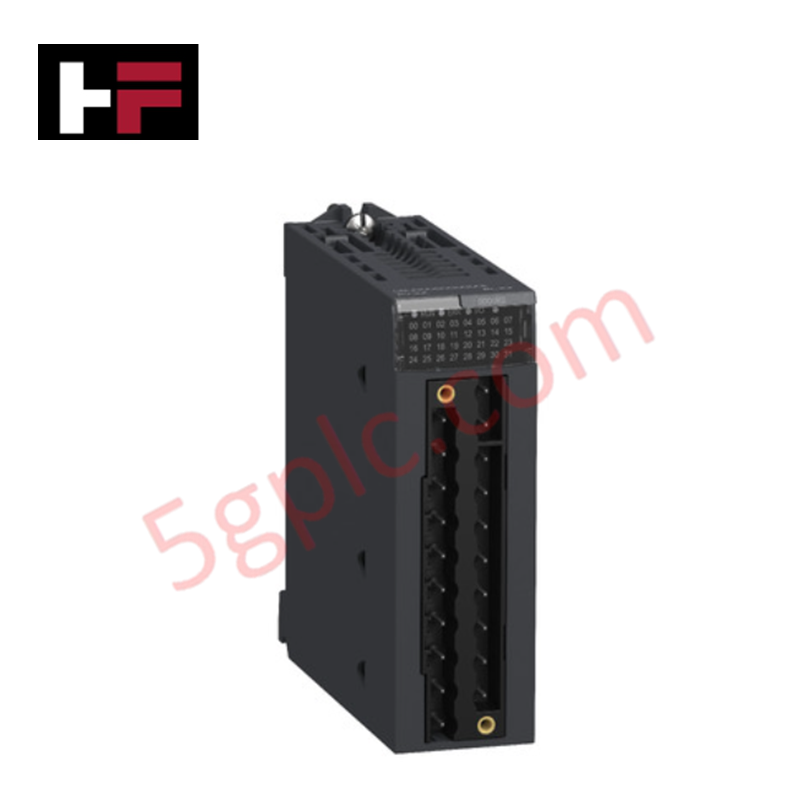

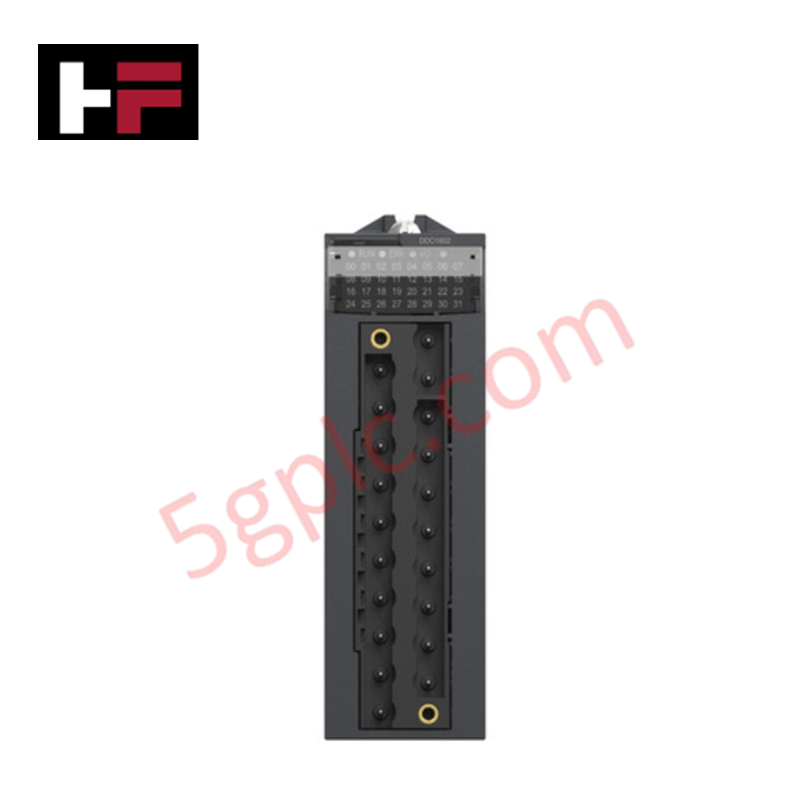

Schneider Electric BMXDDO1602 Modul Output Diskrit Modicon X80

Ikhtisar Produk

Schneider Electric BMXDDO1602 menggerakkan aktuator tingkat lapangan langsung dari arsitektur PAC Modicon X80. Modul output solid-state diskrit 16 titik ini beroperasi menggunakan logika sumber positif untuk mengaktifkan katup solenoid, relay perantara, panel indikator, dan starter motor kecil. Dengan memberikan switching cepat dan kapasitas tinggi pada jejak backplane lokal, modul ini mengelola pelaksanaan kontrol proses waktu nyata di seluruh lini pengemasan, sistem penanganan material, dan peralatan pengolahan air.

Spesifikasi Teknis

Keunggulan Teknik

• Perlindungan Kesalahan Elektronik Quad-Layer yang Komprehensif: Korsleting arus tinggi atau lonjakan flyback induktif dari kumparan solenoid berat dapat langsung melelehkan transistor output standar. BMXDDO1602 mencegah kerusakan perangkat keras dengan menyematkan perlindungan bawaan terhadap korsleting, kelebihan beban, tegangan lebih, dan polaritas terbalik langsung ke sirkuit outputnya. Jika terjadi kesalahan listrik pada jalur terminal, modul akan memutus penjepit saluran individu untuk mengisolasi masalah, menjaga operasi modul lainnya tetap berjalan.

• Jabat Tangan Arus Kepadatan Tinggi dengan Skala Paralel: Menjalankan perangkat beban berat sering memaksa tim otomasi untuk menganggarkan kartu output arus tinggi khusus yang berukuran besar. BMXDDO1602 menyediakan arus sebesar 0,625 A per saluran secara terus-menerus, dengan total hingga 10 A di seluruh modul. Untuk komponen switching yang lebih berat, perangkat keras mendukung penggabungan hingga 2 saluran output berbeda secara paralel untuk menggandakan kapasitas penggerak Anda dengan aman tanpa menghasilkan ketidakseimbangan terminal.

• Isolasi Potensial Tinggi Zona Ganda 1500 V: Induksi tegangan dari jalur tegangan tinggi di dekatnya atau hubung singkat langsung pada kabel lapangan dapat menyebabkan lonjakan umpan balik yang merusak ke backplane kontrol pusat. Modul ini menerapkan penghalang dielektrik 1500 V AC yang kuat selama 1 menit antara output lapangan dan ground, serta menggandakan lapisan perlindungan 1500 V AC ini antara output dan bus pemrosesan logika internal. Isolasi zona ganda ini membatasi kesalahan listrik lapangan hanya pada sektor terminal eksternal.

• Respon Switching Cepat Sub-Milidetik: Pintu sortir kecepatan tinggi, tanda registrasi sinkron, dan nosel pengisian batch yang presisi memerlukan interval eksekusi yang ketat. Arsitektur output solid-state BMXDDO1602 mencapai waktu respon nyala/mati yang tajam selama 1,2 ms. Kecepatan ini memungkinkan sinkronisasi loop kontrol yang lebih ketat dan menghilangkan keterlambatan mekanis internal yang biasa terjadi pada kartu relay elektromekanis tradisional.

• Diagnostik Tegangan Preactuator Proaktif: Hilangnya daya lapangan yang bersifat intermiten atau penurunan tegangan pada jalur bantu 24 V DC dapat menyebabkan aktuator berhenti di tengah proses tanpa peringatan. Modul ini menggabungkan ambang deteksi tegangan kontinu untuk memantau kesehatan suplai loop. Modul ini memicu tanda kesalahan preactuator yang jelas jika tegangan jalur turun di bawah 14 V DC, mendorong tindakan perbaikan segera sebelum penurunan yang tidak terpantau menyebabkan gangguan proses.

Pertanyaan yang Sering Diajukan

• Apakah modul output BMXDDO1602 ini barang baru 100%?

  Ya. Kami menjual produk ini secara eksklusif sebagai unit baru 100%, asli, dan tersegel dari pabrik. Produk dikirim dalam kemasan pelindung asli Schneider Electric dengan segel anti-statis yang utuh, dokumentasi pengujian pabrik, dan barcode nomor seri asli.

• Bisakah saya menggunakan modul ini untuk mengalihkan beban tegangan AC seperti solenoid 115 V AC?

  Tidak. BMXDDO1602 menggunakan switching solid-state berbasis transistor yang dirancang khusus untuk operasi logika positif 24 V DC (source). Jika aplikasi Anda memerlukan switching tegangan AC, Anda harus mengalihkan output ini melalui relay interposing 24 V DC eksternal atau memilih versi modul output relay Modicon X80.

• Bagaimana modul ini melindungi dirinya dari kesalahan pengkabelan polaritas terbalik?

  Modul ini menerapkan lapisan keamanan ganda yang terdiri dari dioda internal yang dipasang terbalik dipasangkan dengan rekomendasi sekering eksternal. Jika kru pengkabelan lapangan secara tidak sengaja membalikkan kabel suplai 24 V DC positif dan negatif, modul ini segera menahan arus balik untuk melindungi transistor internal dari kerusakan.

• Apakah kartu ini memerlukan blok terminal khusus untuk instalasi lapangan?

  Ya. Seperti kartu I/O Modicon X80 lainnya, BMXDDO1602 memerlukan blok terminal yang dapat dilepas 20-pin yang kompatibel (baik tipe sekrup, pegas, atau kabel yang sudah dibentuk, dijual terpisah) untuk berinteraksi dengan perangkat lapangan. Pengaturan koneksi modular ini memungkinkan penggantian modul yang cepat tanpa melepaskan kabel lapangan satu per satu.
