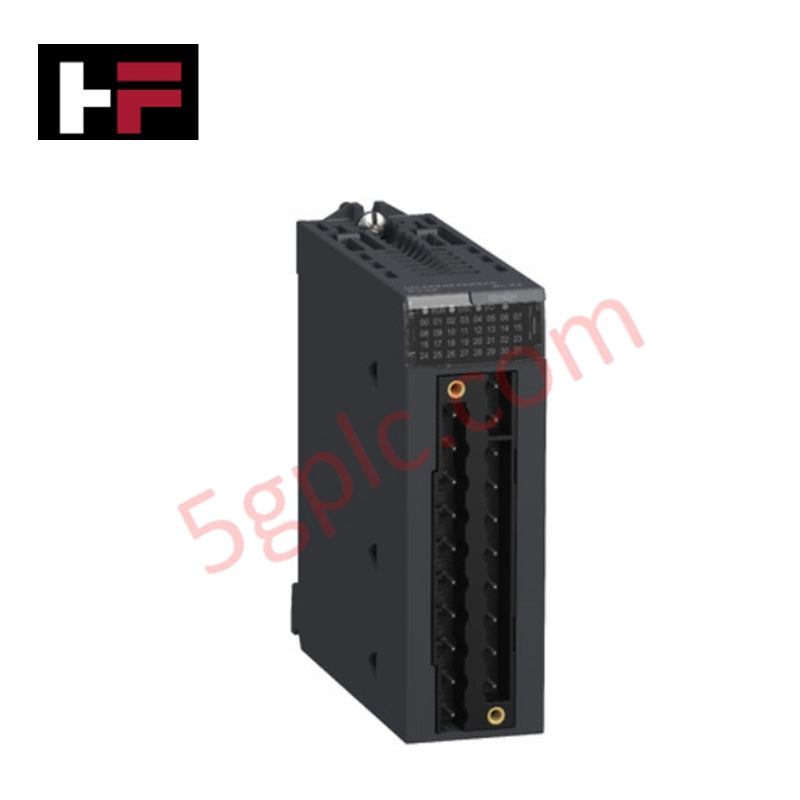

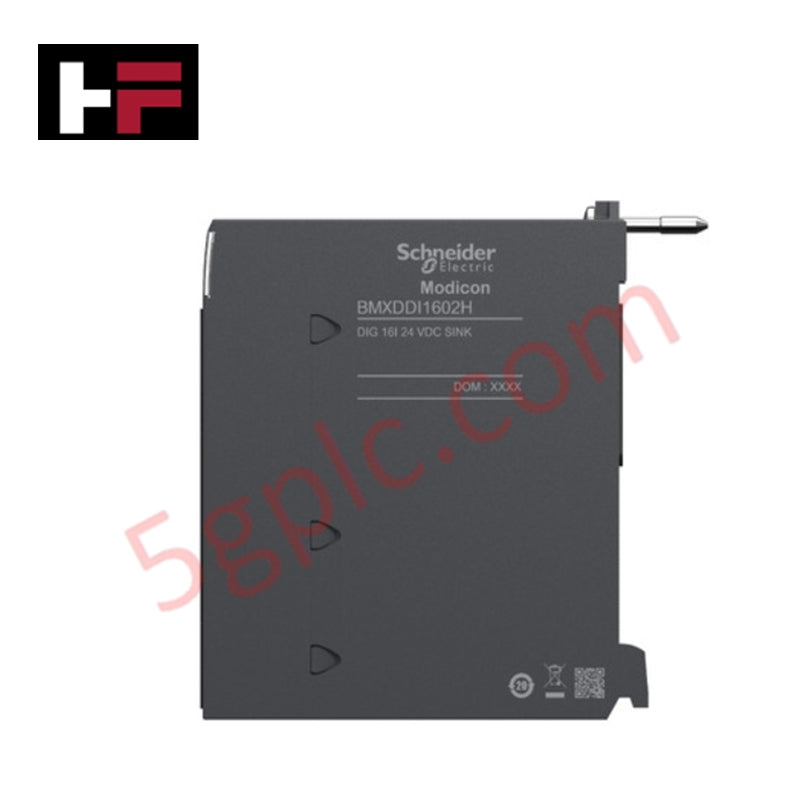

Schneider Electric BMXDDI1602H Modicon X80 Modul Input Diskrit Lingkungan Ekstrem

Ikhtisar Produk

Schneider Electric BMXDDI1602H menghubungkan sensor fisik lapangan dengan platform PAC Modicon X80 dalam lingkungan industri yang keras. Modul input diskrit terisolasi 16-saluran ini menangkap data status biner dari saklar proksimitas, saklar batas, tombol tekan, dan sensor fotoelektrik. Beroperasi pada logika positif 24 V DC (konfigurasi sink), modul ini memproses sinyal lapangan penting untuk aplikasi berat, termasuk situs ekstraksi minyak dan gas, mesin kelautan, dan infrastruktur pengolahan air yang terkena perubahan suhu yang luas.

Spesifikasi Teknis

Keunggulan Teknik

• Toleransi Termal Lingkungan Berat: Modul I/O komersial standar gagal saat kabinet kontrol terkena radiasi matahari atau panas industri tanpa ventilasi. BMXDDI1602H memiliki elektronik internal yang diperkuat yang dapat berjalan terus-menerus hingga 70 °C. Modul ini secara otomatis menyesuaikan toleransi tegangan pengencangan dari 19–30 V DC pada 60 °C hingga 21,1–26,4 V DC pada 70 °C untuk mempertahankan pemrosesan logika yang andal tanpa degradasi termal.

• Imunitas Kebisingan Impedansi Tinggi Tipe IEC 3: Sensor lapangan panjang tanpa pelindung menangkap kopling kapasitif parasit dan kebisingan induktif dari starter motor di sekitarnya. Dengan menggabungkan impedansi input presisi 6800 Ohm yang sesuai dengan standar IEC 61131-2 Tipe 3, modul ini menarik arus sinyal bersih sebesar 3,5 mA. Desain ini menyaring arus bocor dan tegangan hantu, mencegah pemicu input palsu di lingkungan dengan EMI tinggi.

• Pemisahan Galvanik Bus Tegangan Tinggi: Loop ground tegangan tinggi atau sambaran petir pada pengkabelan lapangan eksternal dapat mengirim lonjakan destruktif kembali ke prosesor PAC pusat. BMXDDI1602H menyediakan penghalang isolasi 1500 V yang kuat selama 1 menit antara 16 saluran input dan bus komunikasi internal. Pemisahan ini membatasi kesalahan listrik hanya pada sisi terminal lapangan.

• Kontinuitas Hot-Swapping dengan Cadangan Aman: Garis proses tidak dapat mentolerir pemadaman daya rak lengkap selama penggantian perangkat keras minor. Modul ini sepenuhnya mendukung hot-swapping dinamis ke backplane X80 yang aktif. Logika cadangan terintegrasi secara otomatis mengelola status saluran selama pemasangan dan pencabutan, mencegah korupsi logika hulu atau penghentian CPU yang tidak terduga.

• Diagnostik Kesehatan Loop Sensor Otonom: Menemukan kegagalan daya intermiten pada 16 instrumen terpisah biasanya memerlukan pelacakan manual dengan multimeter. BMXDDI1602H menjalankan pengawasan onboard terus-menerus, memicu bendera kesalahan sensor tegangan rendah saat suplai turun di bawah 14 V DC. Modul menghapus kesalahan dan memberi sinyal status operasi normal hanya ketika suplai lapangan kembali melewati 18 V DC.

Pertanyaan yang Sering Diajukan

• Apakah modul BMXDDI1602H ini barang baru 100%?

  Ya. Kami menyediakan modul ini secara ketat sebagai unit baru 100% asli yang disegel pabrik. Modul dikirim dalam kemasan industri Schneider Electric asli, menjaga semua nomor seri pabrik, kode batang pelacakan revisi perangkat keras, dan pembungkus anti-statis tetap utuh.

• Apa arti akhiran "H" dalam nomor bagian khusus ini?

  Akhiran "H" menunjukkan perlakuan khusus "Harsh" atau lingkungan berat. Schneider Electric menerapkan pelapis pelindung canggih dan menggunakan komponen internal yang diperkuat, memungkinkan modul ini tahan terhadap korosi, getaran ekstrem, dan suhu tinggi yang dapat merusak kartu BMXDDI1602 standar.

• Bisakah saya menghubungkan sensor proksimitas 2-kawat dan saklar standar 3-kawat ke unit ini?

  Ya. Saluran input mendukung mode koneksi lapangan 2-kawat dan 3-kawat. Modul menyediakan pemrosesan logika positif sink, menarik arus dari sensor yang diberi daya lapangan atau rel suplai positif 24 V DC umum kembali ke titik input.

• Bagaimana modul memberi sinyal status saluran dan kesalahan pengkabelan lapangan kepada operator?

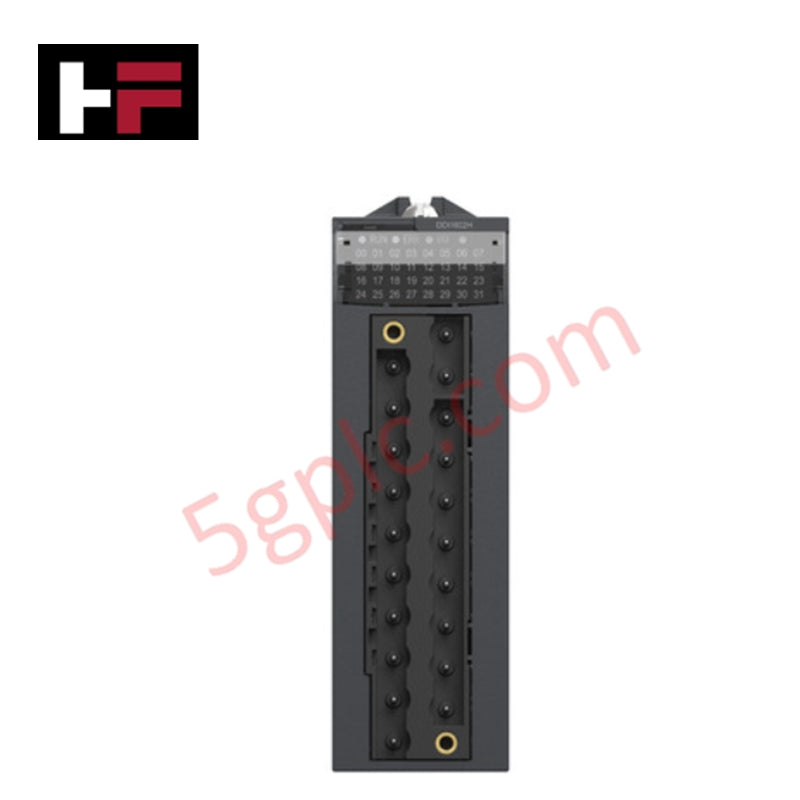

  Bagian depan mencakup array diagnostik LED yang komprehensif. LED RUN hijau menunjukkan pemrosesan backplane modul yang aktif, sementara LED ERR merah menyoroti pengecualian perangkat keras internal. Selain itu, LED kesalahan I/O merah menyala saat tegangan jalur sensor turun di bawah ambang 14 V DC, dan 16 LED hijau individu memetakan status digital langsung dari setiap saluran.
