Detail Produk

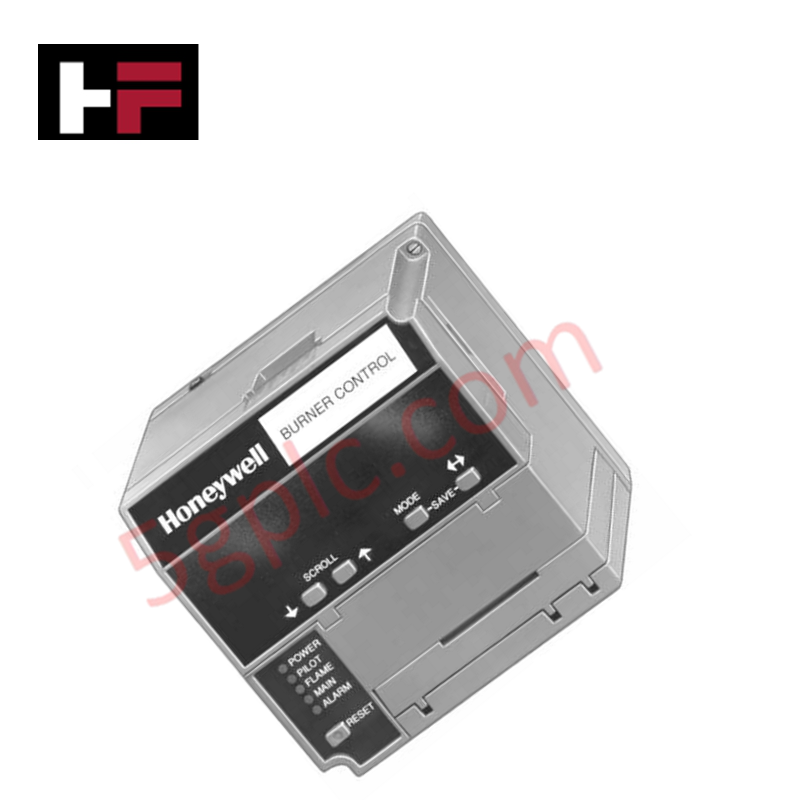

Dikonfigurasi untuk pengurutan burner otomatis, pemantauan nyala api, dan pelaksanaan diagnostik dalam sistem pembakaran industri, Honeywell RM7800G1018 (Modul Kontrol Burner RM7800G) menyediakan pelaksanaan fisik/elektris secara langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | RM7800G1018 |
| Merek | Honeywell |
| Asal | AS |
| Berat | 0,7 kg (1 lb 10 oz bersih / 8,0 kg paket pengiriman) |
| Dimensi | 127 mm x 127 mm x 133 mm (Q7800A) / 155 mm (Q7800B) |
| Suhu Operasi | -40 hingga 60 deg C |
| Konsumsi Daya | 120 VAC (+10%, -15%), 50/60 Hz (+/-10%) |
| Aplikasi | Kontrol Burner Terprogram berbasis Mikroprosesor |
| Purge / Timer | PrePurge melalui Kartu ST7800A; PostPurge 15 detik |
| Pembentukan Nyala Api | Pilot: 4 atau 10 detik; Utama: 10 atau 15 detik |
| Antarmuka Sistem | Lima LED Diagnostik, Sakelar Run/Test, Layar KDM S7800 |
| Subbase yang Kompatibel | Subbase Pengkabelan Universal Q7800A, Q7800B |
| Amplifier yang Diperlukan | R7847, R7848, R7849, R7851, R7852, R7861, atau R7886 |
Isolasi Antar-Kanal dan Pengkondisian Sinyal Nyala Api
RM7800G1018 mengintegrasikan amplifier nyala api plug-in yang dapat dipertukarkan dengan isolasi galvanis antar-kanal untuk mencegah gangguan listrik common-mode dari lapangan mengganggu evaluasi arus nyala api. Sirkuit pemeriksaan mandiri dinamis terus memvalidasi integritas sinyal detektor nyala api, sementara EEPROM nonvolatil mempertahankan kode gangguan historis, log urutan, dan status lockout saat terjadi kehilangan daya total. Port uji listrik eksternal memungkinkan pemeriksaan tegangan langsung menggunakan multimeter pada keluaran relai tanpa mengganggu pengkabelan subbase.
Pertanyaan yang Sering Diajukan
T: Apakah pelepasan Modul Layar Keyboard S7800 akan mengganggu urutan keselamatan pembakaran yang sedang aktif?
J: Tidak. Modul Layar Keyboard S7800 berfungsi sebagai antarmuka operator; mikrokontroler yang mendasari pada papan sirkuit utama RM7800G mempertahankan pelaksanaan pengamanan nyala api secara independen.
T: Bagaimana kartu timer purge ST7800A menetapkan batas waktu prepurge?
J: Waktu prepurge ditetapkan oleh kartu ST7800A fisik yang dimasukkan ke dalam slot modul; perubahan durasi prepurge memerlukan pemasangan kartu timer ST7800A dengan nilai waktu yang berbeda.
Pedoman Instalasi Lapangan
- Putuskan semua sumber daya utama 120 VAC sebelum memasang RM7800G1018 pada subbase Q7800A atau Q7800B.
- Pastikan Kartu Timer Purge ST7800A dan Amplifier Sinyal Nyala Api seri R78 yang sesuai terpasang kuat pada soket keyway masing-masing.
- Sejajarkan tepi atas rumah modul dengan engsel subbase, lalu ayunkan unit ke bawah hingga pin terminal sepenuhnya terhubung dengan soket subbase.
- Kencangkan kedua sekrup pemasangan captive di bagian bawah rangka modul dengan torsi 0,8 hingga 1,1 Nm.
- Pastikan saluran pembuangan pelindung pengkabelan lapangan ditanahkan pada satu titik arde panel untuk mencegah loop arde pada jalur sinyal nyala api.
