Detail Produk

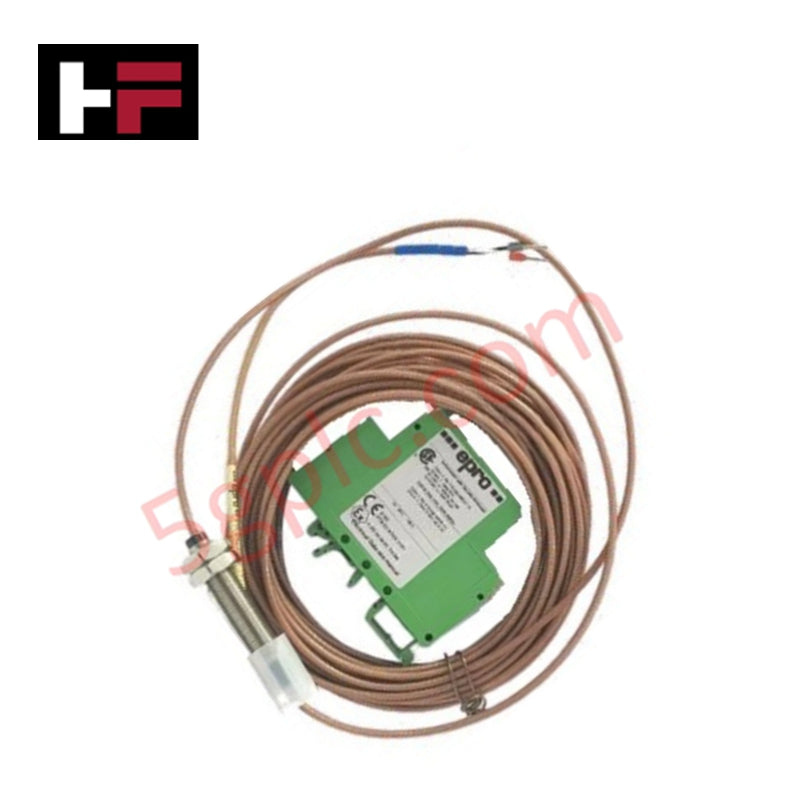

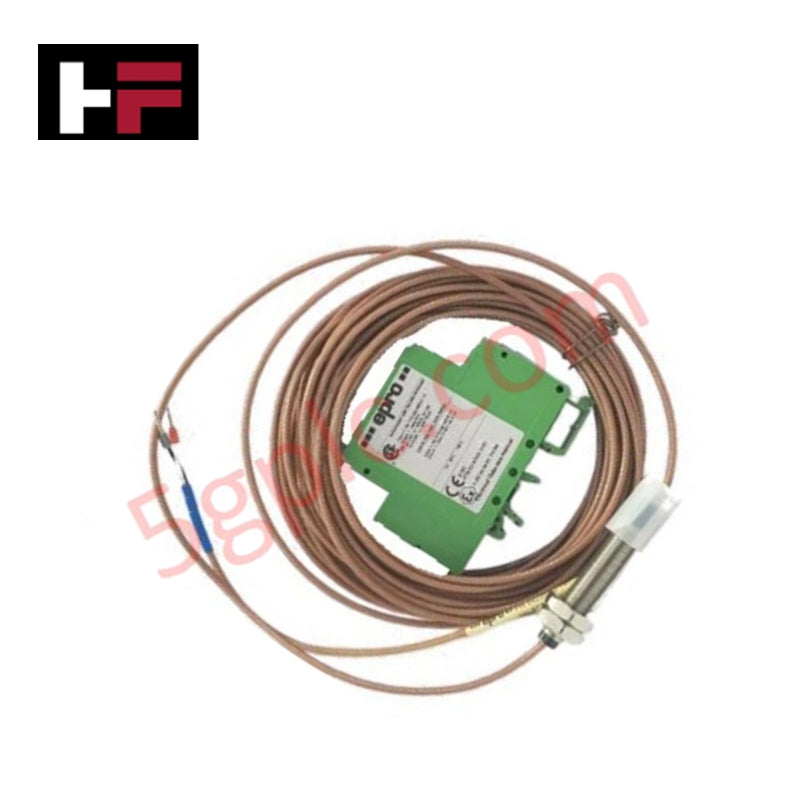

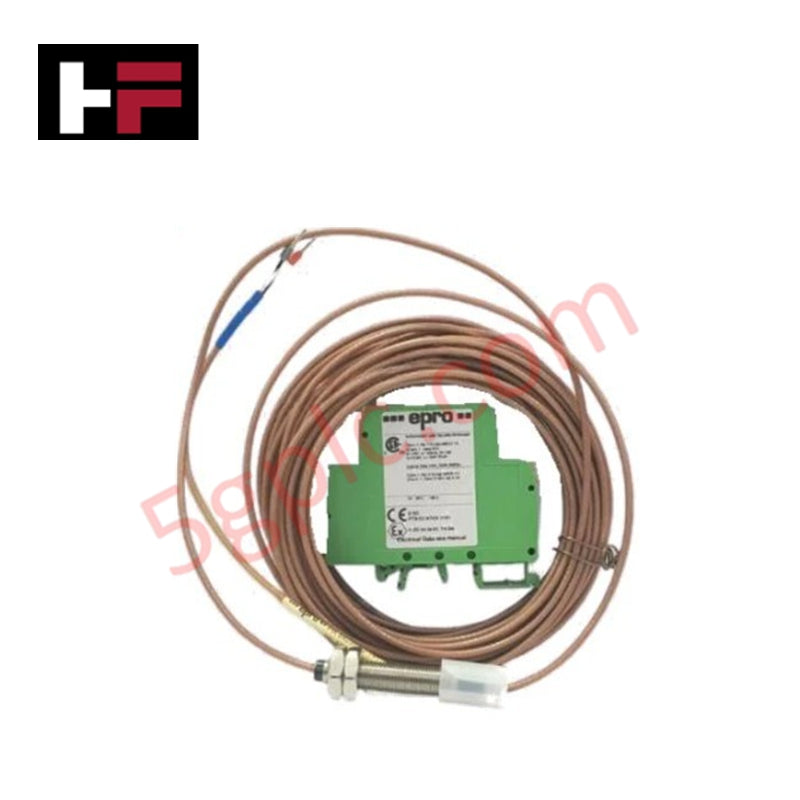

Dikonfigurasi untuk pengukuran perpindahan poros dan getaran dinamis dalam jaringan pemantauan mesin, Emerson PR6423/002-031 CON041-CN (Sensor Proximity PR6423 / CON041-CN) menyediakan eksekusi fisik/elektrik secara langsung. Rakitan ini menggabungkan probe transduser proximity induktif dengan modul konverter sinyal untuk mengevaluasi variasi spasial antara permukaan sensor dan permukaan logam konduktif target. Eksitasi elektromagnetik frekuensi tinggi menghasilkan arus eddy di dalam target, sehingga mengubah perpindahan fisik menjadi sinyal analog kontinu yang proporsional untuk pemrosesan input diagnostik.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | PR6423/002-031 CON041-CN |
| Merek | Emerson |
| Asal | Amerika Serikat |
| Berat | 0.32 kg |
| Dimensi | 12.1 cm * 5.2 cm * 16.6 cm |
| Suhu Operasi | -35 hingga +180 deg C (Kepala Sensor) |
| Konsumsi Daya | Disipasi daya loop standar |
| Tegangan Catu Daya | 24 VDC nominal |
| Prinsip Pengukuran | Proximity Induktif Arus Eddy |
| Sinyal Output | Protokol loop HART 4-20 mA |
| Isolasi Kanal | Isolasi sinyal galvanis |
Protokol Loop HART 4-20 mA & Isolasi Kanal
Sirkuit pemrosesan sinyal CON041-CN mengintegrasikan lapisan protokol loop HART 4-20 mA, sehingga memungkinkan transmisi variabel proses analog secara bersamaan dan pembacaan status diagnostik digital melalui loop dua kabel standar. Isolasi galvanis internal antarkanal mencegah arus ground liar dan pergeseran potensial mode bersama antara kanal yang berdekatan dalam rak pemantauan yang padat. Sirkuit stabilisasi termal kontinu mengompensasi perubahan suhu di sepanjang rakitan kabel sensor, sehingga mempertahankan akurasi kemiringan pengukuran dalam seluruh batas operasi.
Pertanyaan yang Sering Diajukan
T: Bagaimana konverter CON041-CN mempertahankan akurasi sinyal pada rak terminal multikanal?
J: Isolasi galvanis antarkanal mengisolasi setiap kanal pengukuran dari bidang referensi daya dan sinyal yang berdekatan, sehingga mencegah ground loop mengganggu output arus kontinu 4-20 mA.
T: Apakah kabel sensor dapat dilepas atau diservis saat loop tetap berenergi?
J: Melepas konektor RF probe saat daya masih tersambung dapat menimbulkan transien tegangan pada sirkuit pengkondisian; selalu isolasikan catu daya 24 VDC sebelum melakukan servis pada koneksi sensor.
Panduan Instalasi Lapangan
Pertahankan jarak bebas dari dinding samping yang setidaknya sama dengan 1,5 kali diameter ujung probe dari logam rumah di sekitarnya untuk menghindari pembebanan induktansi probe yang tidak diinginkan. Arahkan kabel lapangan di dalam konduit logam khusus yang di-ground-kan dan dipisahkan dari saluran catu daya motor bertegangan tinggi serta kabel penggerak frekuensi variabel. Hubungkan pelindung kabel ke bus ground teknis tunggal di dalam kabinet untuk menghilangkan ground loop. Pastikan mur pengunci pemasangan probe dikencangkan sesuai batas torsi teknik standar dan bungkus koneksi kabel yang terbuka dengan pita amalgamasi mandiri untuk melindunginya dari degradasi lingkungan.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
