Detail Produk

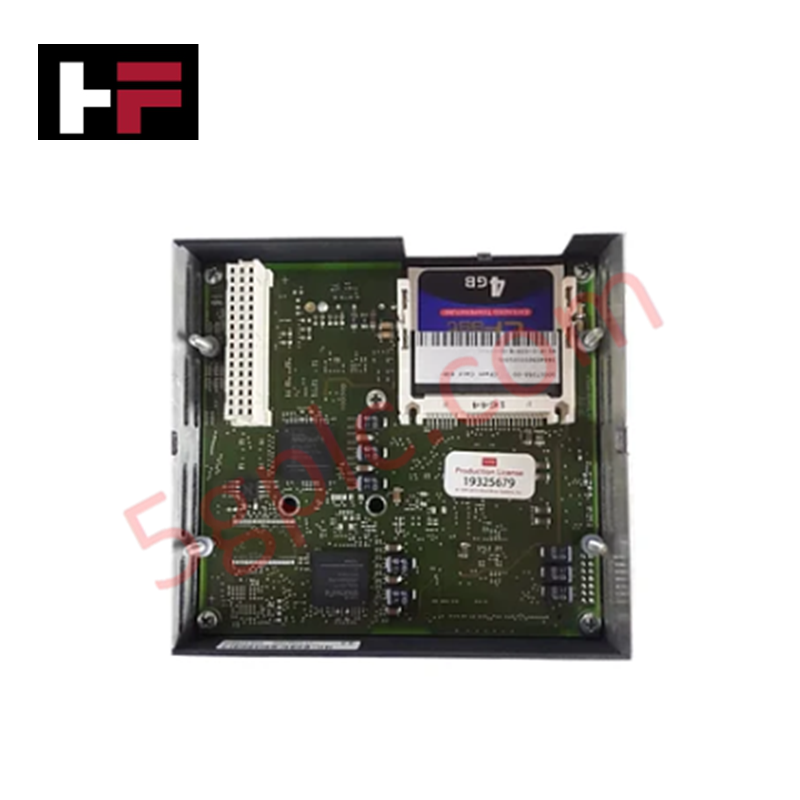

Bachmann MC205, yang juga dikatalogkan sebagai Modul CPU MC205, berfungsi sebagai komponen perangkat keras khusus untuk menjalankan logika kontrol waktu nyata dan manajemen proses dalam platform otomasi seri M.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | MC205 |
| Merek | Bachmann |
| Asal | Jerman |
| Berat | Perkiraan 0,45 kg |
| Dimensi | Form faktor modul standar seri M |
| Suhu Operasi | -20 °C hingga 60 °C |
| Konsumsi Daya | < 12 W |
| Prosesor | 600 MHz ATOM E620 |
| RAM | 1 GB DRAM DDR2 |
| Penyimpanan Massal | > 8 GB CFast |
| Antarmuka | 2x Gigabit Ethernet (IEEE1588), 2x Serial, 2x USB |
Kecepatan Komunikasi Bus Backplane dan Lisensi
Bachmann MC205 menggunakan pengontrol bus internal berkecepatan tinggi untuk berinteraksi dengan modul I/O lokal dan terdistribusi, menjaga siklus pemindaian deterministik yang diperlukan untuk kontrol gerak dan proses. Firmware modul mendukung integrasi dengan jaringan fieldbus standar, dengan kecepatan komunikasi yang dioptimalkan untuk backplane seri M. Fitur berbasis lisensi memungkinkan peningkatan kepadatan I/O dan throughput backplane, memungkinkan prosesor menyinkronkan eksekusi tugas di seluruh arsitektur multi-node. Port Ethernet terintegrasi mendukung protokol waktu presisi IEEE1588, memfasilitasi sinkronisasi jam di seluruh sistem kontrol terdistribusi.
Pertanyaan yang Sering Diajukan
T: Apakah MC205 mendukung hot-swapping di dalam rak kontroler?
J: MC205 tidak dirancang untuk hot-swapping. Sistem harus dimatikan sebelum melepas atau memasang modul CPU untuk mencegah kerusakan pada konektor backplane dan komponen elektronik sensitif.
T: Apakah memori FLASH internal dapat diperluas untuk program aplikasi yang lebih besar?
J: Tidak, memori FLASH internal 64 MB bersifat tetap. Untuk aplikasi yang membutuhkan kapasitas memori lebih besar, port penyimpanan massal CFast eksternal harus digunakan untuk pencatatan data dan penyimpanan aplikasi yang diperluas.
T: Apakah firmware flash kompatibel dengan modul seri M lama?
J: Kompatibilitas firmware bergantung pada versi SolutionCenter tertentu. Selalu pastikan firmware prosesor saat ini sesuai dengan persyaratan driver bus backplane sebelum memulai pembaruan flash.
Panduan Instalasi Lapangan
- Persiapan Lingkungan: Pastikan modul dipasang dalam kabinet dengan pendinginan udara paksa yang memadai untuk menjaga suhu sekitar dalam rentang -20 °C hingga 60 °C yang ditentukan.
- Pemasangan Backplane: Selaraskan modul dengan slot kontroler utama pada backplane. Pastikan kontak ground chassis terhubung sebelum pin bus listrik terpasang.
- Perlindungan dan Grounding: Hubungkan terminal ground fungsional ke titik bumi impedansi rendah untuk menyediakan jalur balik bagi gangguan frekuensi tinggi yang diinduksi pada jalur komunikasi.
- Pemasangan Kabel Antarmuka: Gunakan kabel Ethernet Kategori 6 berpelindung untuk koneksi Gigabit guna mencegah kehilangan paket. Pastikan kabel port serial menggunakan konfigurasi pinout yang benar (RS232/422/485) sesuai pengaturan perangkat lunak.
- Manajemen Memori: Saat menggunakan kartu CFast yang dapat diakses dari samping, pastikan modul dalam keadaan statis sebelum melepas secara fisik untuk mencegah kerusakan sistem file.
