KJ3001X1-BG1 Modul Output Terisolasi Diskrit DeltaV | Emerson

Ikhtisar Produk

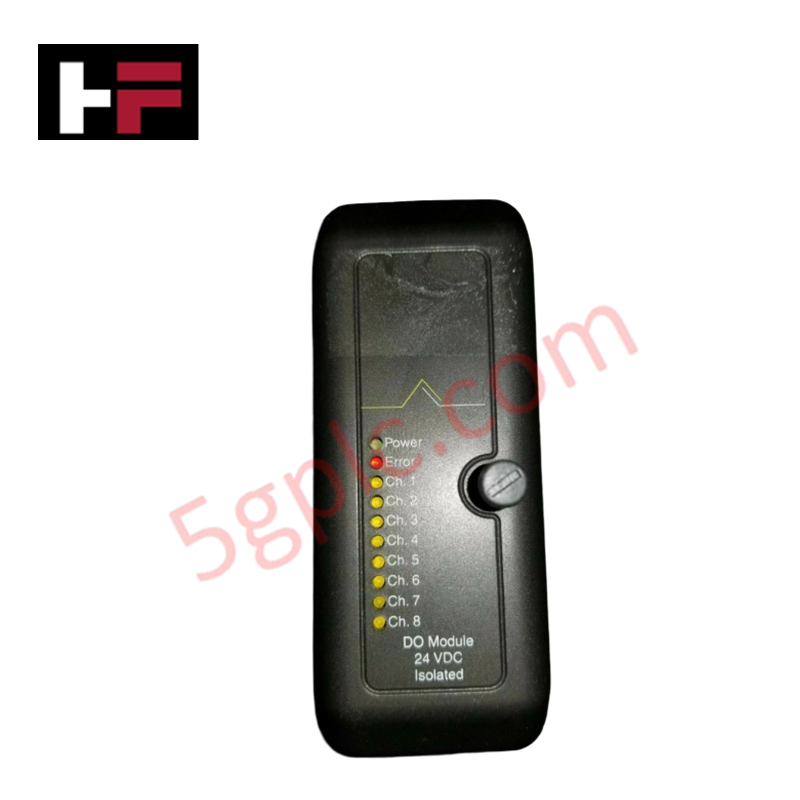

Emerson KJ3001X1-BG1 berfungsi sebagai modul output diskrit terisolasi 8 titik dengan integritas tinggi dalam platform sistem kontrol terdistribusi DeltaV (DCS). Aset perangkat keras ini bertindak sebagai mesin switching digital utama, mengendalikan perangkat proses arus tinggi eksternal seperti katup solenoid pneumatik, koil starter motor, indikator status, dan relay interlock. Dengan memanfaatkan isolasi listrik antar saluran, kartu ini mencegah kesalahan listrik di sisi lapangan menyebar ke saluran yang berdekatan atau kembali ke sistem localbus utama. Kami menjamin modul output diskrit ini tiba dalam kondisi 100% baru, asli, dan tersegel dari pabrik.

Spesifikasi Teknis

Keunggulan Teknik

• Isolasi Listrik Antar Saluran yang Sesungguhnya: Modul ini menggabungkan penghalang isolasi optik dan fisik khusus untuk masing-masing dari 8 saluran outputnya. Kerangka kerja ini mengisolasi setiap sirkuit 24V DC secara individual, memastikan bahwa hubung singkat listrik, kesalahan ground, atau lonjakan induktif pada satu loop solenoid tetap terisolasi tanpa mematikan tujuh jalur kontrol lainnya.

• Konfigurasi Massa Rendah untuk Zona Getaran Berat: Dengan berat hanya 0,42 lbs, komponen internal bermassa rendah mengurangi tekanan mekanis dinamis pada konektor rak pembawa pemasangan. Pilihan desain ini mencegah keausan pin konektor dan menghindari putus kontak sementara saat teknisi memasang chassis kontrol langsung ke balok baja struktural di dekat pompa sentrifugal berkecepatan tinggi atau kompresor reciprocating.

• Tanda Termal Ruang Panel yang Minimal: Sirkuit daya meminimalkan impedansi internal, menurunkan tingkat pelepasan panas selama urutan konduksi 24V DC multi-titik yang berkelanjutan. Operasi efisien ini mencegah penumpukan panas di dalam enclosure marshalling lapangan NEMA 4X yang tertutup rapat dan tidak berventilasi, melindungi kartu analog di sekitarnya dari drift termal sekunder.

• Penjajaran Pembawa Anti Kesalahan yang Aman: Rumah mekanis menggunakan jalur panduan fisik cetak yang meluncur ke dalam pembawa I/O DeltaV horizontal atau vertikal standar. Skema penjajaran ini mengarahkan pin backplane ke posisi dengan mulus, menghilangkan risiko kontak sambungan bengkok selama hot-swapping cepat atau periode commissioning awal.

FAQ

• Apakah modul KJ3001X1-BG1 ini dikirim dalam kotak pabrik aslinya?

  Ya. Kami mengirimkan modul ini secara eksklusif sebagai komponen asli pabrik 100% baru. Perangkat tetap tersegel dalam kemasan anti-statis asli yang belum dibuka di dalam kotak resmi Emerson dengan nomor pelacakan produsen dan segel kontrol kualitas yang utuh.

• Apakah modul diskrit ini mendukung hot-swapping langsung saat proses berjalan?

  Ya. Sirkuit kontrol terintegrasi memungkinkan Pengangkatan dan Pemasangan Dalam Kondisi Hidup (RIUP) saat dipasang pada pembawa I/O DeltaV yang kompatibel. Teknisi dapat mengganti kartu modul yang rusak tanpa mematikan daya ke modul di sekitarnya atau mengganggu loop logika proses yang aktif.

• Jenis blok terminasi kabel apa yang cocok dengan modul ini?

  KJ3001X1-BG1 langsung cocok dengan blok terminal diskrit DeltaV standar. Untuk menjaga kepatuhan ketat terhadap kode listrik, pastikan konfigurasi blok terminal Anda sesuai dengan persyaratan isolasi 24V DC spesifik yang tercantum dalam dokumentasi instalasi sistem Emerson DeltaV.

• Bisakah saya mencampur sumber daya eksternal 24V DC yang berbeda pada saluran terisolasi individual?

  Ya. Karena modul ini memiliki isolasi antar saluran yang sesungguhnya, bukan bus umum bersama, Anda dapat mengalirkan sumber daya 24V DC independen melalui saluran terpisah untuk menjaga zona keselamatan atau distribusi daya yang terisolasi di seluruh perangkat lapangan pabrik proses Anda.
