Detail Produk

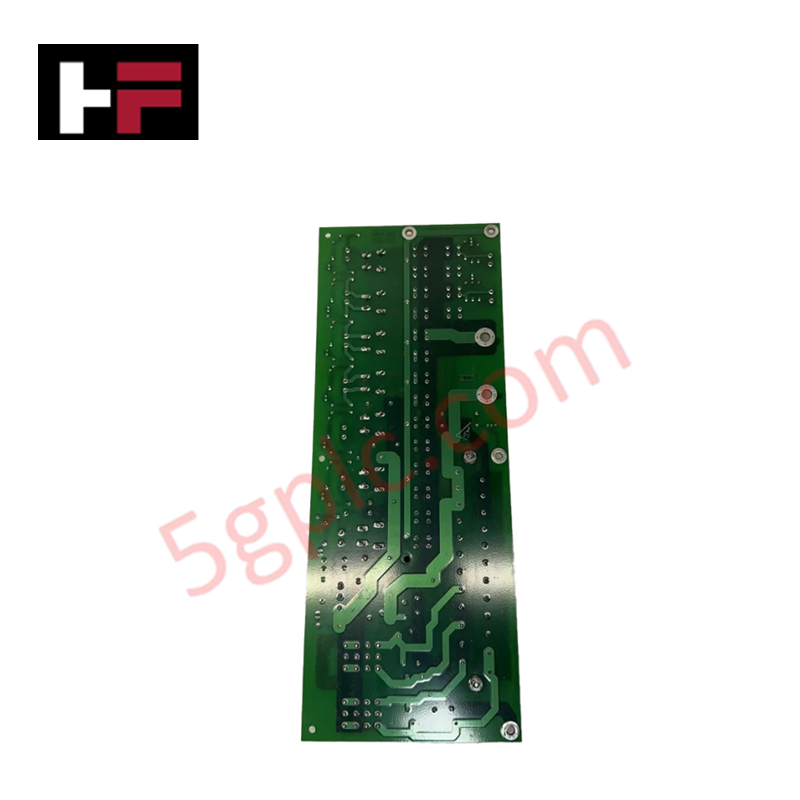

Dirancang untuk distribusi daya dalam sistem Kontrol Eksitasi EX2100, General Electric IS200EPDMG1B (Papan Distribusi Daya IS200EPDMG1B) menyediakan pelaksanaan fisik/elektrik langsung dari regulasi tegangan untuk kontrol eksiter, modul I/O, dan proteksi.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IS200EPDMG1B |
| Merek | General Electric |
| Asal | Amerika Serikat (USA) |
| Konfigurasi Input | 120 V ac (ganda) dan baterai stasiun 125 V dc |
| Tegangan Output | Nominal +62,5 V dc dan -62,5 V dc (berground tengah) |
| Pemasangan | Exciter Power Backplane (EPBP) |
Kontrol Industri dan Integrasi Firmware
IS200EPDMG1B beroperasi dalam platform EX2100 untuk menyediakan distribusi daya standar di seluruh bus kontrol eksitasi. Modul ini mengelola konversi dan penyaringan input daya multi-sumber, termasuk baterai stasiun dan sumber AC yang disearahkan (DACA), untuk menjaga kestabilan rel P125V dan R125V. Integrasi melibatkan pengikatan mekanis langsung ke backplane EPBP, di mana koneksi listrik dibuat untuk distribusi daya berdensitas tinggi. Sistem ini mengandalkan pengiriman daya deterministik untuk mempertahankan operasi papan proteksi dan kontrol I/O, yang memerlukan verifikasi toleransi tegangan tingkat papan untuk memastikan kompatibilitas dengan perangkat lunak kontrol eksitasi.
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah IS200EPDMG1B dapat menerima input daya AC dan DC secara bersamaan?
J: Ya, papan ini dirancang untuk menerima input dari sumber 120 V ac dan baterai stasiun 125 V dc, menggunakan logika dioda internal dan eksternal untuk menyediakan tegangan pasokan yang stabil.
T: Bagaimana referensi potensial tegangan outputnya?
J: Output dc P125V dan R125V berground tengah, memberikan potensial nominal +62,5 V dc dan -62,5 V dc relatif terhadap ground sistem.
Panduan Instalasi Lapangan
- Pemasangan Backplane: Selaraskan papan dengan tepat pada rel panduan di Exciter Power Backplane (EPBP). Pastikan konektor terpasang penuh untuk mencegah kontak tidak stabil dan fluktuasi tegangan yang mungkin terjadi.
- Pemasangan Kabel Terminal Block: Semua input pasokan daya harus diakhiri di TB1. Gunakan ukuran kawat yang sesuai untuk input 120 V ac dan 125 V dc agar dapat menangani beban arus. Kencangkan sekrup terminal sesuai dengan torsi yang ditentukan oleh pabrikan.
- Perisai dan Grounding: Mengingat sensitivitas sistem kontrol eksitasi, pastikan ground tengah terikat dengan benar ke bus tanah sistem. Verifikasi bahwa semua kabel input terlindungi dengan baik untuk meminimalkan interferensi elektromagnetik (EMI).
- Verifikasi Pra-Daya: Sebelum mengaplikasikan daya input, gunakan multimeter untuk memeriksa tidak adanya hubung singkat antara rel P125V/R125V dan ground sistem. Pastikan output penyearah eksternal (DACA) memiliki fase yang benar.
