Detail Produk

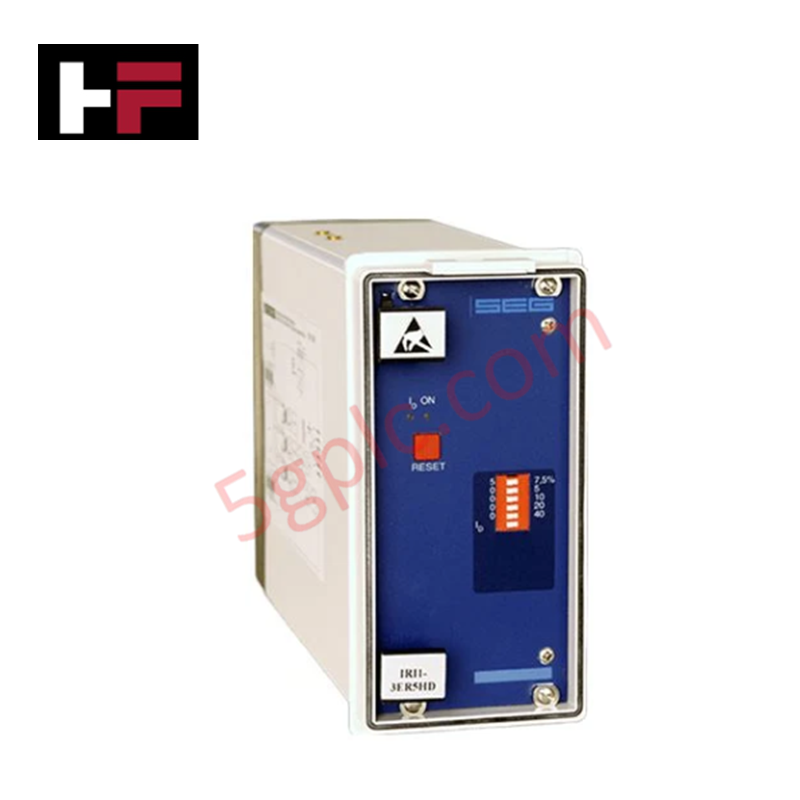

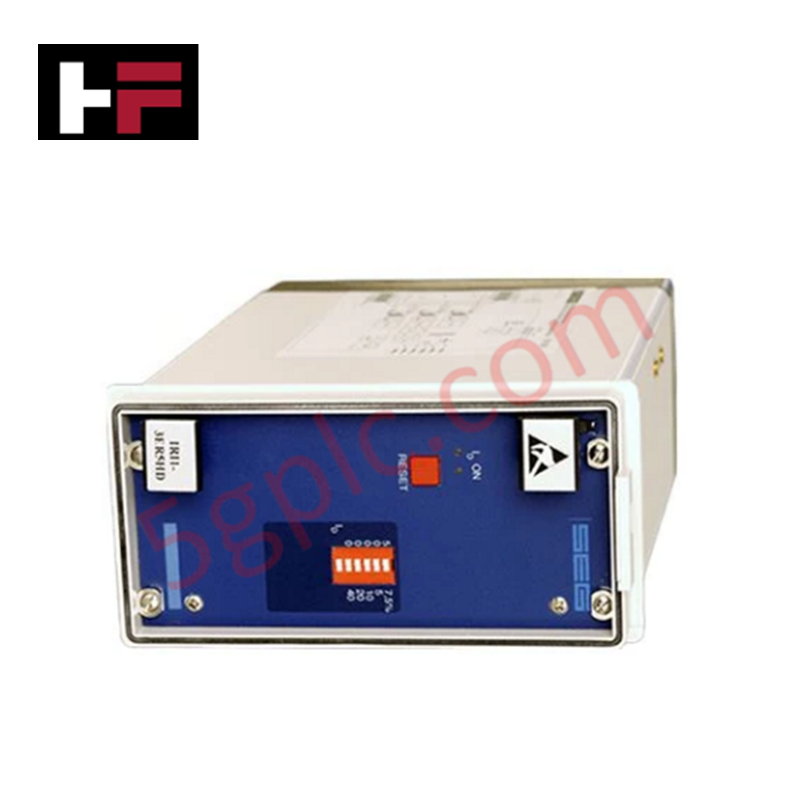

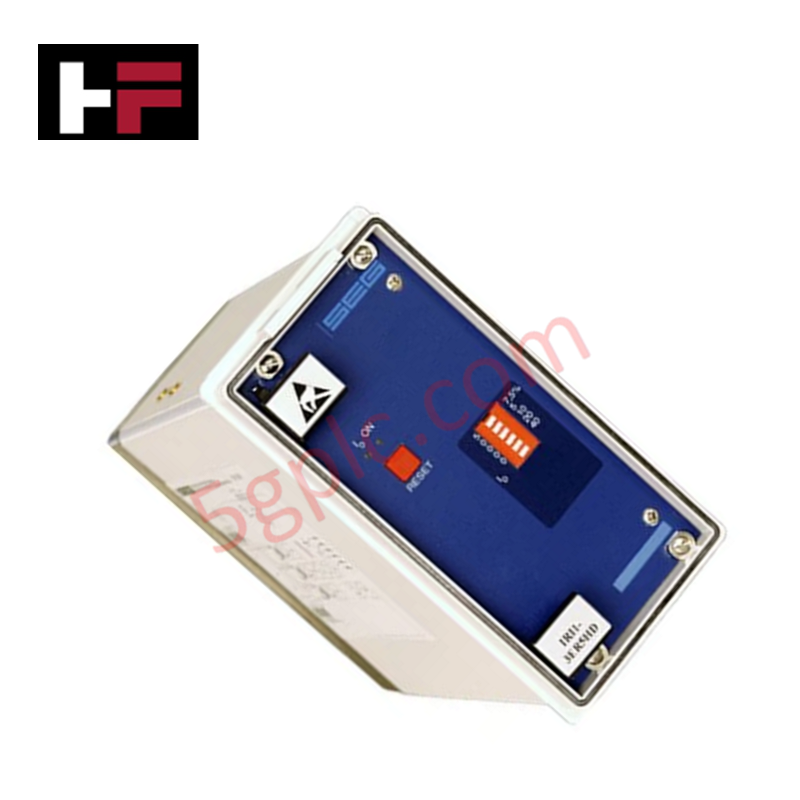

Woodward IRI1-I5E05D, yang juga dikatalogkan sebagai Relai Gangguan Tanah IRI1-I5E05D, berfungsi sebagai komponen perangkat keras khusus untuk perlindungan tambahan transformator daya dalam jaringan relai proteksi listrik. Dengan arus tanah terukur 5 A dan catu daya bantu 110 V (16 hingga 60 V AC / 16 hingga 80 V DC), unit ini mengevaluasi masukan transformator arus untuk mengisolasi kondisi gangguan internal fase, tanah, dan eksternal pada rangkaian peralatan tegangan tinggi (HV), tegangan menengah (MV), dan tegangan rendah (LV).
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IRI1-I5E05D |
| Merek | Woodward |
| Asal | Jerman |
| Suhu Operasi | -20 hingga +60 derajat C (-4 hingga +140 derajat F) |
| Konsumsi Daya | Catu Daya Bantu: 110 V (16 hingga 60 V AC / 16 hingga 80 V DC) |
| Arus Tanah Terukur | 5 A |
| Antarmuka Masukan | Masukan Transformator Arus (CT) |
| Antarmuka Manusia-Mesin | HMI Lokal Terintegrasi |
| Fungsi Proteksi | Proteksi Diferensial Arus Nol dan Gangguan Tanah |
| Faktor Bentuk Pemasangan | Rak 19 inci, Pemasangan Pintu, Pemasangan Panel (Dapat Ditarik) |
Penekanan Distorsi Harmonik dan Respons Umpan Balik Vektor
Woodward IRI1-I5E05D mengintegrasikan respons umpan balik vektor arus berkecepatan tinggi untuk mempertahankan akurasi ambang trip yang presisi selama transien sistem. Pengondisian sinyal internal menekan distorsi harmonik guna mencegah trip palsu yang disebabkan oleh arus masuk magnetisasi selama pengenergian transformator. Dengan menghitung penjumlahan vektor arus titik bintang, unit pemrosesan internal menjalankan deteksi gangguan tanah berimpedansi tinggi sekaligus mempertahankan kestabilan transien pada rangkaian kontrol pemutus hulu dan hilir.
Pertanyaan yang Sering Diajukan
T: Opsi pemasangan apa yang didukung untuk sasis yang dapat ditarik pada relai IRI1-I5E05D?
J: Modul relai mendukung pemasangan rak 19 inci, pemasangan pintu dengan penutup pelindung yang dapat disegel, dan pemasangan panel rata, semuanya dilengkapi akses sasis yang dapat ditarik.
T: Bagaimana koneksi arus titik bintang meningkatkan kinerja proteksi gangguan tanah?
J: Menghubungkan arus titik bintang memungkinkan perhitungan diferensial arus nol, sehingga relai dapat mendeteksi arus kebocoran tanah tingkat rendah sekaligus mengisolasi kondisi gangguan tembus eksternal.
Panduan Pemasangan di Lapangan
- Pastikan tegangan catu daya bantu sesuai dengan spesifikasi terminal perangkat keras, yaitu 16 hingga 60 V AC atau 16 hingga 80 V DC, sebelum mengenergikan unit.
- Hubung singkatkan semua rangkaian sekunder transformator arus (CT) sebelum memasukkan atau menarik modul relai IRI1-I5E05D dari selubung rumahnya untuk mencegah tegangan berlebih yang berbahaya.
- Hubungkan terminal rangka relai langsung ke bus pembumian panel menggunakan konduktor tembaga pendek dengan impedansi rendah.
- Rutekan kabel sinyal transformator arus dalam pasangan berpilin berpelindung, dengan pelindung diakhiri pada satu titik pembumian untuk menghindari loop pembumian yang bersirkulasi.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
