Detail Produk

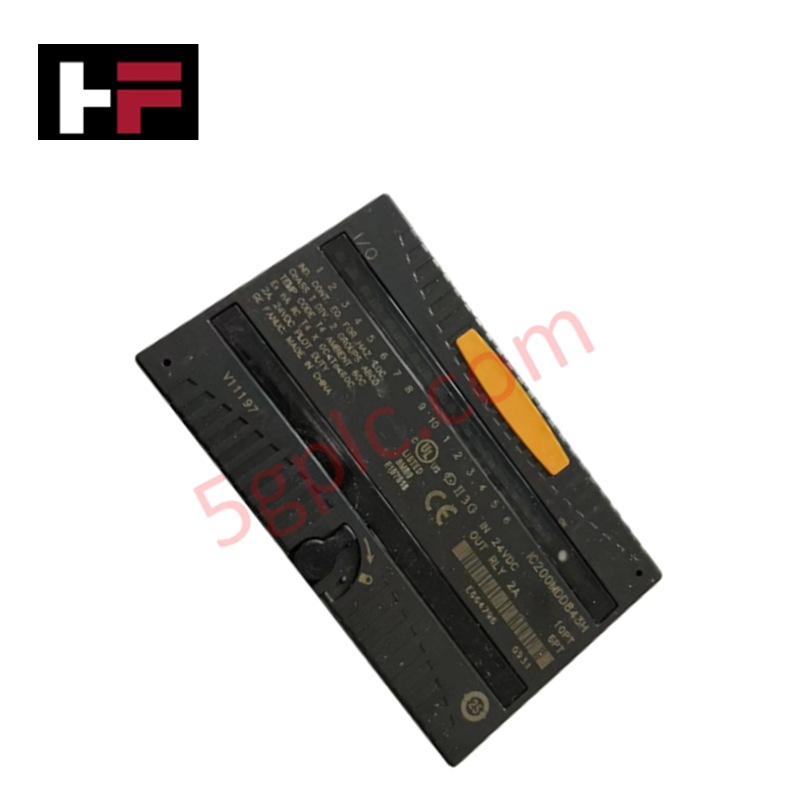

GE IC200MDD843E, yang juga tercatat sebagai IC200MDD843 Discrete Mixed Module, berfungsi sebagai komponen perangkat keras khusus untuk switching sinyal diskret dan pengoperasian keluaran relai dalam jaringan kontrol GE VersaMax.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC200MDD843E |
| Merek | GE (GE Fanuc / Emerson) |
| Asal | AS |
| Berat | 0,23 kg (0,50 lbs) |
| Dimensi | 4,3 in x 1,956 in x 2,63 in (tidak termasuk carrier dan konektor) |
| Suhu Operasional | Rentang operasional industri standar |
| Konsumsi Daya | Daya backplane yang dipasang pada rak; konsumsi arus backplane hingga 190 mA |
| Total Titik I/O | 16 titik (10 input, 6 output) |
| Jenis Input | Logika positif / input sourcing |
| Jenis Output | Relai koil tetap dengan armatur bergerak dan kontak paduan perak |
| Nilai Arus Output | Total arus output hingga 8 A |
| Kecepatan Respons Maksimum | 10 ms |
| Frekuensi Switching | Maksimum 20 siklus per menit dengan beban induktif |
| Antarmuka Terminal | 18 terminal pengkabelan lapangan Tipe A; terminal Tipe B tambahan melalui batang hubung singkat |
| Perlindungan Internal | Tidak memiliki sekering internal atau rangkaian snubber; tidak ada isolasi antarkanal |
Rincian Sufiks & Matriks Model
| Model Dasar | Revisi Sufiks | Deskripsi Perangkat Keras |
|---|---|---|
| IC200MDD843 | A / B / C / D | Revisi perangkat keras awal untuk modul campuran diskret 16 titik |
| IC200MDD843 | E | Revisi terbaru dengan toleransi komponen yang ditingkatkan dan pembaruan siklus hidup manufaktur |
Kecepatan Komunikasi Bus Backplane & Eksekusi Jaringan Deterministik
Modul IC200MDD843E merutekan sinyal lapangan diskret secara langsung melalui backplane VersaMax, dengan menarik arus hingga 190 mA dari rel backplane berdasarkan status input aktif dan koil relai. Arsitektur bus internal menyediakan transfer sinyal yang dapat diprediksi untuk mempertahankan kecepatan komunikasi bus backplane yang tinggi pada rak lokal dan ekspansi.
Kompatibilitas penuh dengan jaringan deterministik Profinet / EtherNet/IP melalui modul antarmuka jaringan VersaMax memastikan waktu pemindaian deterministik dan laju pembaruan digital berlatensi rendah. Firmware papan terintegrasi mempertahankan kompatibilitas flash firmware yang ketat di antara berbagai revisi pengontrol, sehingga memungkinkan penskalaan kepadatan I/O yang fleksibel pada titik lapangan campuran berkepadatan tinggi tanpa penundaan pemrosesan.
Pertanyaan yang Sering Diajukan
T: Berapa konsumsi arus dan persyaratan sumber daya untuk modul IC200MDD843E?
J: Sirkuit logika menarik arus hingga 190 mA dari catu daya backplane rak, bergantung pada jumlah I/O aktif, sedangkan beban lapangan memerlukan sumber daya eksternal yang terhubung ke blok terminal modul.
T: Apakah IC200MDD843E dilengkapi sekering, snubber, atau isolasi kanal internal?
J: Tidak. Modul ini tidak memiliki snubber internal, sekering terpasang, atau isolasi antarkanal. Peredam tegangan dan sekering eksternal harus dipasang pada loop pengkabelan lapangan.
T: Berapa nilai kontak dan kecepatan respons untuk 6 titik output relai?
J: Output menggunakan kontak relai paduan perak dengan kapasitas total arus hingga 8 A, kecepatan respons maksimum 10 ms, dan laju switching maksimum 20 siklus per menit pada beban induktif.
Panduan Instalasi Lapangan
- Isolasi Daya: Putuskan daya utama backplane rak dan daya lapangan eksternal 24 VDC/120 VAC sebelum memasang atau melepas modul dari basis carriernya.
- Pemasangan Carrier: Sejajarkan slot samping modul dengan rel papan carrier VersaMax, lalu tekan kuat ke bawah hingga mekanisme kait terkunci pada posisinya.
- Pengkabelan Lapangan: Hubungkan input sourcing berlogika positif dan jalur beban output relai ke 18 terminal Tipe A. Pasang tautan sekering eksternal pada setiap kanal output untuk melindungi kontak relai.
- Peredaman Beban Induktif: Pasang snubber RC eksternal atau dioda flyback pada beban induktif eksternal untuk mencegah busur listrik pada kontak dan pantulan transien tegangan kembali ke modul.
- Perlindungan Elektrostatik: Kenakan gelang antistatis yang diarde dan terhubung ke titik rangka logam yang tidak dicat saat menyiapkan pengkabelan lapangan atau menangani perangkat keras tanpa pelindung.
