Detail Produk

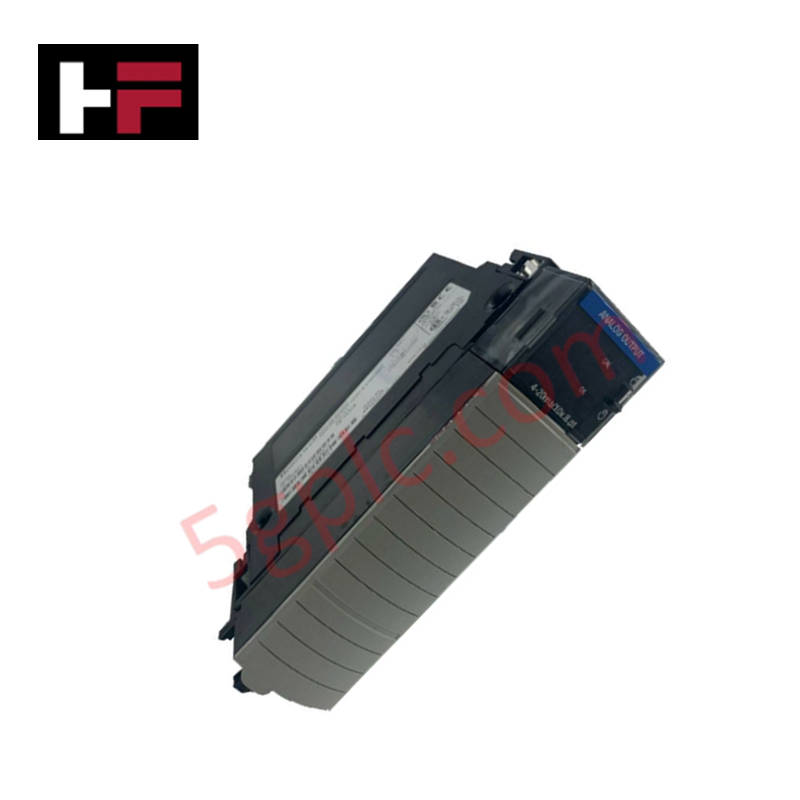

Dikonfigurasi untuk penggerak loop tegangan dan arus multisaluran pada platform Experion PKS, Honeywell TK-OAV081 (Modul Output Analog TC-OAV081) menyediakan eksekusi fisik/elektris langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | TK-OAV081 (TC-OAV081) |
| Merek | Honeywell |
| Asal | AS |
| Berat | 0,5 kg (Berat Pengiriman: 2 kg) |
| Dimensi | Faktor bentuk modul Experion C200/C300 standar |
| Suhu Operasional | -20 deg C hingga +60 deg C |
| Konsumsi Daya | Disipasi daya maksimum 6,9 W |
| Kapasitas Output | 8 saluran (0 hingga 21 mA atau +/-10,4 V) |
| Kemampuan Penggerak | Lebih dari 2000 ohm (Tegangan) / 0-750 ohm (Arus) |
| Blok Terminal | Blok terminal TC-TBNH 20 posisi |
Protokol Loop HART 4-20 mA & Isolasi Antarsaluran
TK-OAV081 memproses 8 saluran diskret dengan siklus pembaruan modul 25 ms dan waktu stabilisasi output kurang dari 2 ms hingga mencapai 95% nilai akhir dengan beban resistif. Diuji untuk isolasi pengguna-ke-sistem sebesar 2550 VDC, unit ini mengisolasi logika pemrosesan digital backplane dari lonjakan transien eksternal di lapangan dan kemungkinan loop arde. Pembatas arus elektronik bawaan membatasi output loop pada 21 mA atau kurang untuk mempertahankan perlindungan hubung singkat berkelanjutan, serta menghasilkan akurasi terkalibrasi yang lebih baik dari 0,05% rentang pada 25 deg C di seluruh rentang loop 4-20 mA standar.
Pertanyaan yang Sering Diajukan
T: Bagaimana rangkaian output mempertahankan kestabilan selama terpapar tegangan berlebih berkelanjutan pada terminal lapangan?
J: Setiap saluran lapangan memiliki perlindungan tegangan berlebih output yang dirancang untuk 24 VAC/VDC kontinu pada suhu ruangan, sehingga mencegah kerusakan fatal komponen internal selama kesalahan penyambungan kabel.
T: Apa yang terjadi jika saluran output mengalami hubung singkat berkelanjutan selama pengoperasian?
J: Perangkat keras pembatas aktif internal membatasi arus gangguan hingga 21 mA atau kurang, sehingga saluran operasional lainnya tetap dapat menggerakkan beban lapangan tanpa degradasi termal atau gangguan bus.
Panduan Instalasi Lapangan
- Pemasangan Header Terminal: Kunci blok terminal TC-TBNH 20 posisi dengan kuat pada konektor modul depan sebelum mengaktifkan loop lapangan.
- Pembumian Kabel Drain Shield: Hubungkan kabel drain sinyal individual ke bus pembumian titik tunggal kabinet untuk mempertahankan deviasi sinyal kurang dari 2,0% pada kondisi medan RF 10 V/m.
- Jarak Bebas Udara Konvektif: Pertahankan jarak bebas vertikal 50 mm di atas dan di bawah rak modul untuk mendukung aliran udara pasif dan tetap berada dalam batas disipasi termal.
- Retensi Rel DIN: Pastikan klip retensi pemasangan atas dan bawah terkunci kuat pada rel DIN enclosure untuk mencegah erosi kontak akibat getaran mesin.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
