Detail Produk

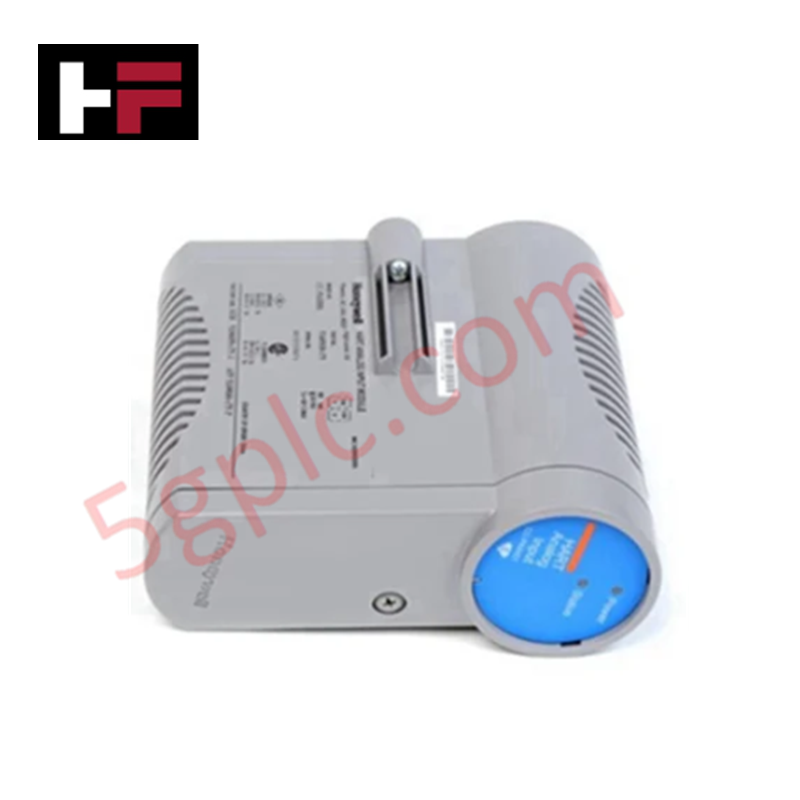

Honeywell 8U-PAONA1, yang juga tercatat sebagai Modul Output Analog 8U-PAONA1, berfungsi sebagai komponen perangkat keras khusus untuk menghasilkan sinyal loop arus 16 kanal dalam platform sistem kontrol Honeywell Experion PKS.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 8U-PAONA1 |
| Merek | Honeywell |
| Asal | USA |
| Suhu Operasi | 0 derajat C hingga 60 derajat C |
| Konsumsi Daya | 190 mA pada 24 VDC |
| Kanal Output | 16 |
| Jenis Sinyal | Arus Analog 4-20 mA |
| Rentang Output | 2,9 mA hingga 21,1 mA |
| Resolusi | +/- 0,05% dari skala penuh |
| Akurasi Terkalibrasi | +/- 0,2% dari skala penuh pada 25 derajat C |
| Resistansi Beban | 50 hingga 800 Ohm |
| Riak Output | 100 mV puncak-ke-puncak (pada beban 250 Ohm) |
| Waktu Respons | 80 ms (hingga 1% dari nilai akhir) |
| Pengalihan Redundansi | Maksimum 10 ms |
Protokol Loop HART 4-20 mA dan Isolasi Antarkanal
Modul ini menjalankan konversi digital-ke-analog beresolusi tinggi pada 16 kanal output independen, dengan mengirimkan sinyal 4-20 mA ke elemen kontrol akhir. Isolasi antarkanal dan topologi sirkuit beriak rendah mencegah crosstalk serta melindungi logika backplane dari derau listrik sisi lapangan. Arsitektur yang siap untuk redundansi menjamin pengalihan tanpa hentakan dengan jeda output maksimum 10 ms, sehingga loop perintah tetap berkelanjutan selama peralihan pengontrol.
Pertanyaan yang Sering Diajukan
T: Apakah 8U-PAONA1 mendukung penggantian modul secara online saat sistem bertegangan?
J: Ya, perangkat keras ini mendukung pemasangan dan pelepasan saat bertegangan (hot-swapping), sehingga pemeliharaan dapat dilakukan tanpa mengganggu daya operasional sistem.
T: Berapa waktu maksimum gangguan sinyal selama pengalihan pengontrol redundan?
J: Arsitektur modul membatasi jeda pengalihan output hingga maksimum 10 ms selama peristiwa failover sistem redundan.
T: Batasan resistansi beban apa yang berlaku untuk loop arus 4-20 mA?
J: Tahap driver output dirancang untuk beroperasi pada resistansi beban loop lapangan antara 50 Ohm dan 800 Ohm.
Panduan Instalasi Lapangan
- Sejajarkan modul dengan slot yang ditentukan pada carrier rak Experion PKS, lalu pasang dengan kuat hingga kait penahan terpasang.
- Pastikan sasis sistem dan rel pemasangan enklosur terhubung ke ground bumi untuk meredam derau EMI/RFI frekuensi tinggi.
- Rutekan jalur sinyal 4-20 mA menggunakan konduktor pasangan terpilin berpelindung, dengan memisahkan jalur lapangan dari kabel AC tegangan tinggi.
- Hubungkan pelindung sinyal pada satu titik grounding sasis untuk mencegah arus ground bersirkulasi di seluruh loop lapangan.
- Pastikan celah ventilasi kabinet tidak terhalang untuk mendukung pendinginan konveksi pasif dalam rentang operasi 0 derajat C hingga 60 derajat C.
