Detail Produk

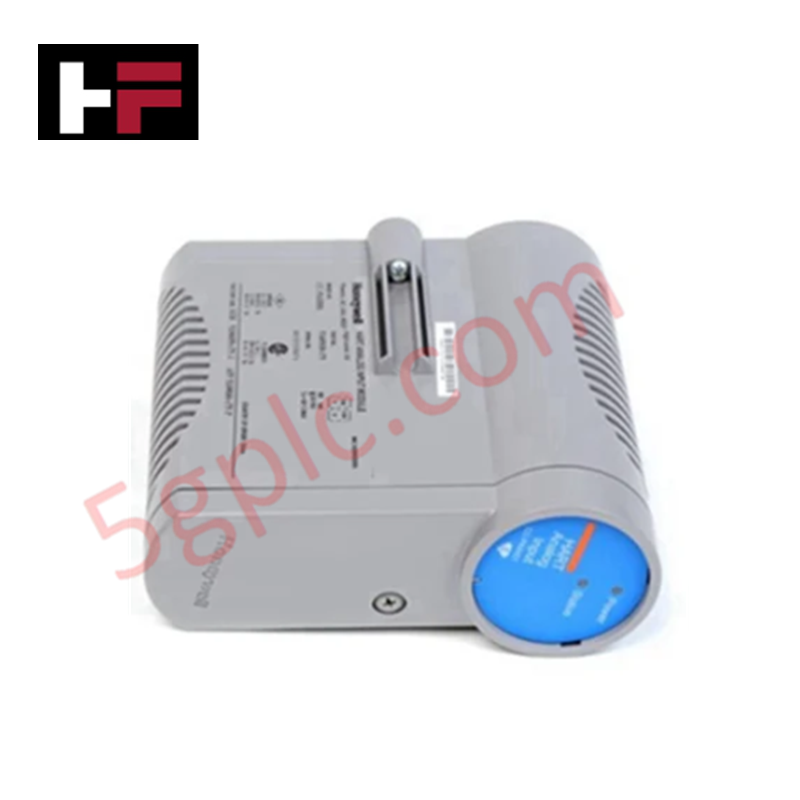

Honeywell 8C-PAIH54 51307070-275, yang juga tercatat sebagai 8C-PAIH54 Analog Input Modules, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal analog 16 kanal dalam platform Experion PKS Series 8.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 8C-PAIH54 |
| Nomor Suku Cadang | 51307070-275 |
| Merek | Honeywell |
| Asal | AS |
| Berat | Sekitar 0,3 kg |
| Dimensi | 220 mm x 120 mm |
| Suhu Pengoperasian | -40 deg C hingga +70 deg C |
| Catu Daya | 24 VDC |
| Konsumsi Daya | Tidak ditentukan |
| Jenis Modul | Input Analog |
| Kanal | 16 input single-ended |
| Jenis Sinyal | 4-20 mA, 0-10 V, RTD, termokopel |
| Pemasangan | Sasis Series 8 |
Protokol Loop HART 4-20 mA dan Isolasi Kanal
Modul ini melakukan konversi digital terhadap nilai pemancar lapangan melalui 16 kanal input single-ended. Dengan memanfaatkan isolasi antarkanal dan kompensasi sambungan dingin (CJC) terintegrasi untuk pemrosesan termokopel, perangkat keras ini menekan lonjakan tegangan common-mode pada rangkaian loop yang bising. Nilai proses diteruskan langsung melalui backplane Series 8 untuk mempertahankan waktu pembaruan loop yang deterministik selama eksekusi kontrol proses.
Pertanyaan yang Sering Diajukan
T: Perangkat keras pemasangan apa yang diperlukan untuk modul 8C-PAIH54?
J: Modul dipasang langsung ke sasis I/O Honeywell Experion PKS Series 8 standar melalui konektor backplane terintegrasi.
T: Profil sinyal input lapangan apa yang didukung secara bawaan pada 16 kanal tersebut?
J: Perangkat keras ini mendukung loop arus 4-20 mA, input tegangan 0-10 V, sensor suhu RTD, dan koneksi termokopel langsung.
T: Berapa rentang suhu pengoperasian untuk rakitan ini?
J: Modul ini memiliki spesifikasi untuk pemasangan lapangan pada lingkungan dengan suhu sekitar antara -40 deg C hingga +70 deg C.
Panduan Pemasangan Lapangan
- Putuskan daya backplane sasis sebelum memasukkan atau melepas modul I/O dari slot carrier Series 8.
- Pastikan kabel lapangan untuk loop 4-20 mA atau elemen suhu menggunakan kabel twisted-pair berpelindung.
- Hubungkan pelindung kabel ke ground pada satu titik yang ditentukan di batang masuk kabinet untuk mencegah arus loop ground pada kanal input analog.
- Pastikan aliran udara konvektif di dalam kabinet memadai agar suhu sekitar tetap berada dalam rentang pengoperasian -40 deg C hingga +70 deg C.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
