Detail Produk

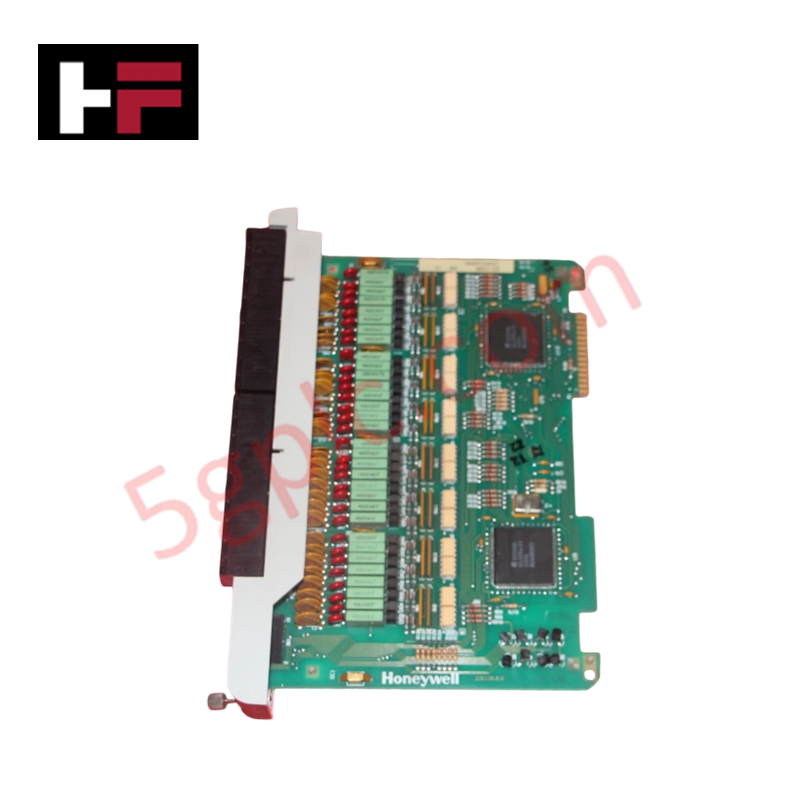

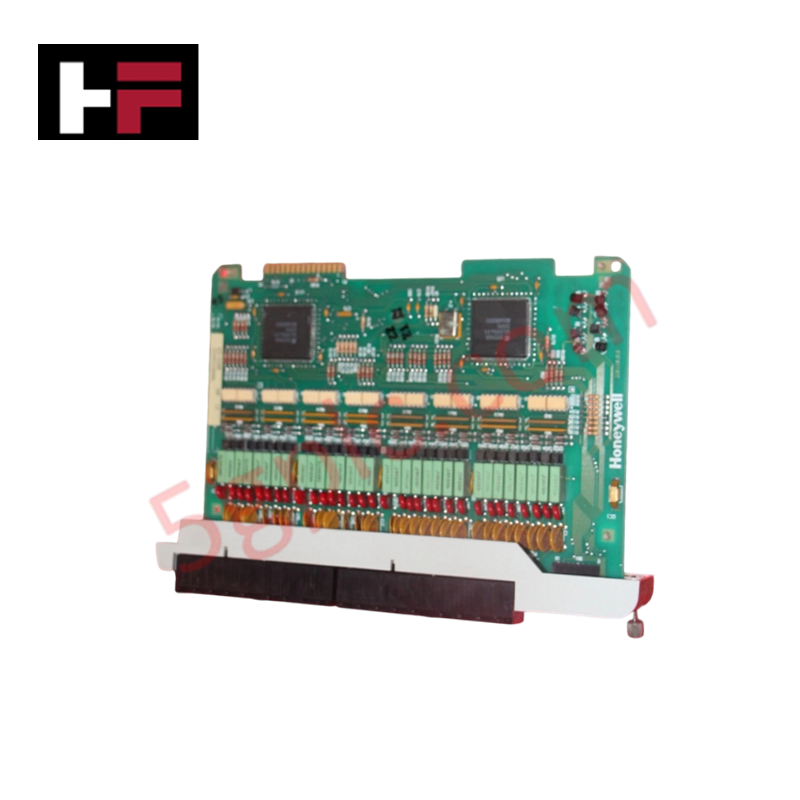

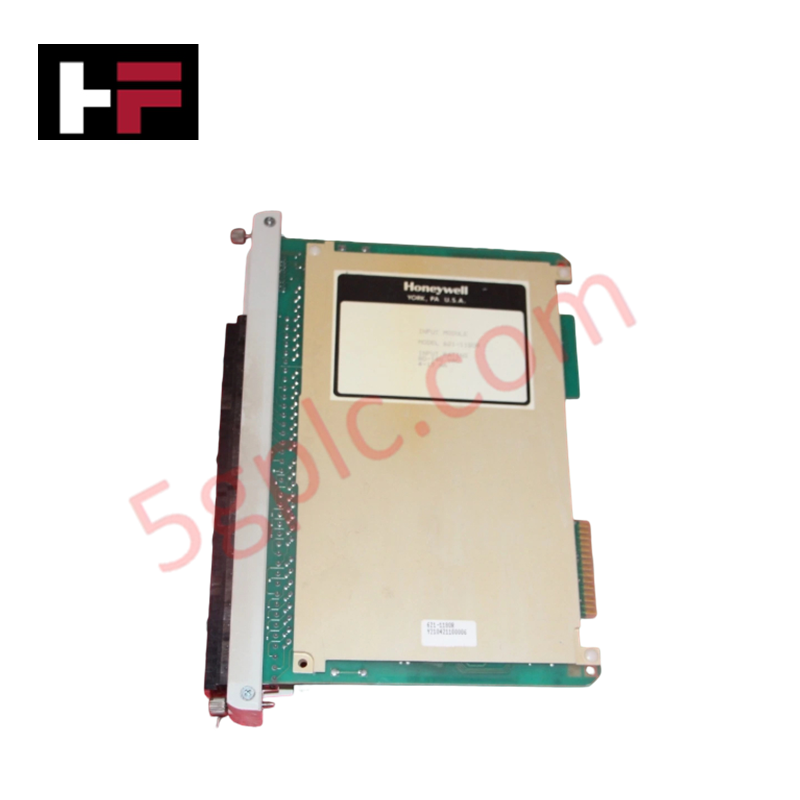

Dirancang untuk akuisisi sinyal presisi tinggi pada platform Honeywell Seri 620/621 dan TDC 2000/3000, Honeywell 621-1180R (Modul Input Analog 621-1180R) menyediakan konversi listrik langsung dari sinyal analog yang dikirimkan dari lapangan menjadi data digital untuk pengendali. Perangkat keras ini berinteraksi dengan sensor dan instrumen proses untuk memfasilitasi integrasi pengukuran di seluruh arsitektur sistem kontrol terdistribusi.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 621-1180R |
| Merek | Honeywell |
| Asal | USA/Manufaktur Global |
| Berat | 1,04 lbs |
| Dimensi | Form faktor rak standar Seri 621 |
| Suhu Operasi | 0 derajat C hingga 60 derajat C |
| Konsumsi Daya | 24 VDC tipikal |
| Tipe Input | Dapat dikonfigurasi 4-20 mA atau tegangan |
| Kompatibilitas Sistem | Honeywell Seri 620/621, TDC 2000/3000 |
Kondisi Sinyal DCS dan Integrasi HART
Modul ini menjalankan pemrosesan sinyal melalui penyaringan aktif dan isolasi galvanik untuk mengurangi noise mode umum dan loop ground yang umum terjadi pada jaringan pengukuran terdistribusi. Modul ini mendukung rentang input yang dapat dikonfigurasi, memungkinkan integrasi mulus dengan perangkat protokol loop HART 4-20 mA. Dengan menjaga isolasi antar saluran yang konsisten, modul ini memastikan gangguan listrik pada satu loop lapangan tidak menyebar ke backplane utama atau saluran input yang berdekatan, menjaga integritas sinyal untuk logika kontrol pengendali.
Pertanyaan yang Sering Diajukan
T: Apakah modul ini kompatibel dengan hot-swapping pada backplane Seri 621?
J: 621-1180R dirancang untuk pemasangan ke dalam sistem rak Honeywell Seri 621. Meskipun mendukung pemasangan modul standar, pastikan catu daya lokal sudah stabil sebelum menghubungkan konektor backplane untuk menghindari transient listrik yang mungkin terjadi.
T: Bagaimana cara mengonfigurasi input untuk instrumen berbasis tegangan?
J: Modul ini mendukung input yang dapat dikonfigurasi antara 4-20 mA dan rentang tegangan tertentu. Pastikan jumper perangkat keras internal atau pengaturan konfigurasi perangkat lunak sesuai dengan karakteristik output tegangan dari pemancar lapangan untuk mencegah kesalahan offset pengukuran.
Panduan Instalasi Lapangan
- Pastikan daya rak dimatikan sebelum memasang modul 621-1180R ke slot yang ditentukan pada backplane Honeywell 621.
- Periksa bahwa modul terpasang dengan sempurna dan sekrup pengunci dikencangkan untuk memastikan kontak ground chassis yang tepat.
- Gunakan kabel twisted-pair terlindung untuk semua input analog. Sambungkan pelindung kabel ke terminal grounding sistem yang ditentukan untuk meminimalkan interferensi elektromagnetik (EMI).
- Lakukan pemeriksaan loop dengan menyuntikkan sinyal terkalibrasi (4 mA dan 20 mA) ke terminal lapangan dan verifikasi nilai digital yang sesuai yang dilaporkan oleh perangkat lunak pengendali.
- Pastikan indikator kesehatan modul (LED) menunjukkan operasi normal setelah rak dinyalakan.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
