Detail Produk

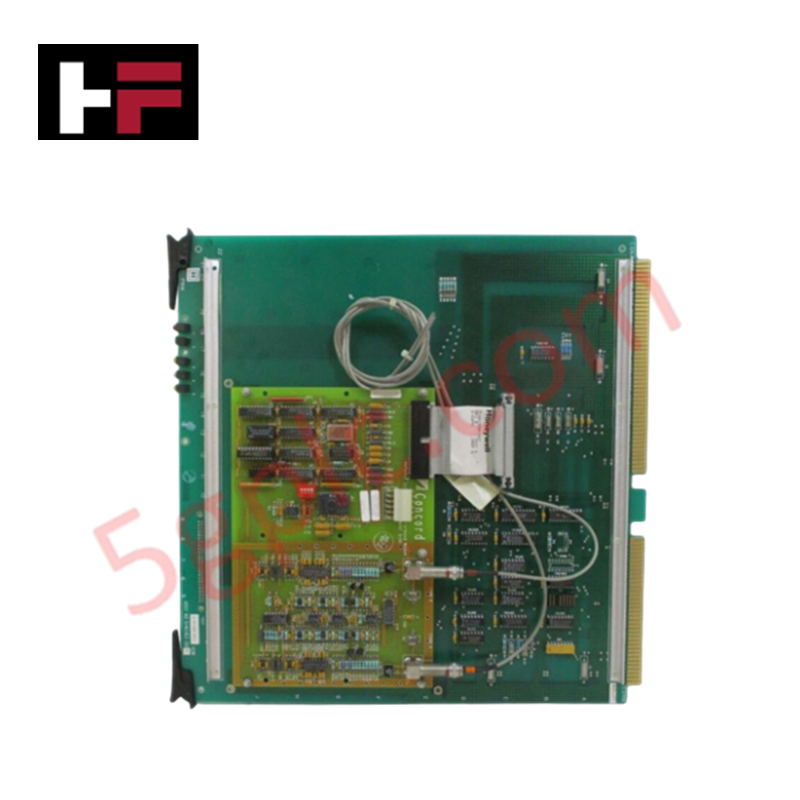

Dirancang untuk antarmuka data berkecepatan tinggi dalam arsitektur TDC 3000 dan Experion PKS, Honeywell 51401163-100 (51401163-100) Process Network Modem (PNM) menyediakan eksekusi fisik/elektrik langsung komunikasi antara prosesor kontrol dan papan paddle I/O. Modul ini beroperasi sebagai komponen perangkat keras khusus untuk mengelola protokol pertukaran data di seluruh jaringan sistem kontrol terdistribusi (DCS).
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51401163-100 |
| Merek | Honeywell |
| Berat | 0,65 kg |
| Dimensi | 13,4 cm x 8,5 cm x 1,5 cm |
| Suhu Operasi | Rujuk manual teknis sistem |
| Konsumsi Daya | Tergantung pada backplane rak host |
| Fungsi | Process Network Modem (PNM) |
Protokol Loop 4-20 mA HART dan Integritas Sinyal
Modul PNM 51401163-100 berfungsi sebagai lapisan antarmuka yang mendukung integritas sinyal kontrol proses dalam lingkungan DCS. Sementara modem menangani komunikasi jaringan tingkat tinggi, modul ini dirancang untuk beroperasi dalam sistem yang sering menggunakan protokol loop 4-20 mA HART untuk instrumentasi lapangan. PNM menjaga kepatuhan ketat terhadap waktu sinyal dan standar protokol, memastikan paket data yang berasal dari perangkat lapangan yang mendukung HART dikemas dan diarahkan dengan benar antara papan paddle I/O dan prosesor kontrol tanpa tabrakan data atau keterlambatan transmisi.
Pertanyaan yang Sering Diajukan
T: Apakah PNM 51401163-100 dapat dipasang dan dilepas secara hot-swap di kabinet TDC 3000 yang aktif?
J: Kemampuan hot-swap bergantung pada revisi spesifik backplane dan konfigurasi manajemen daya lokal. Rujuk panduan pemeliharaan perangkat keras sistem untuk memastikan apakah slot mendukung pemasangan langsung tanpa memengaruhi bus komunikasi.
T: Apakah modul ini dapat digunakan untuk mengonversi sinyal antara generasi pengendali Honeywell yang berbeda?
J: PNM dirancang khusus untuk penanganan protokol yang ditentukan dalam arsitektur TDC 3000 dan Experion PKS. Modul ini bukan konverter protokol universal dan tidak boleh digunakan untuk menjembatani standar jaringan yang berbeda di luar lingkungan yang ditentukan oleh Honeywell.
Panduan Instalasi Lapangan
- Pemasangan Rak: Pasang modul ke slot rak yang ditentukan. Pastikan konektor tepi backplane sejajar dengan benar untuk mencegah kesalahan pin atau kerusakan pada bus komunikasi.
- Perisai dan Pentanahan: Gunakan kabel komunikasi berperisai untuk semua koneksi jaringan. Akhiri perisai pada rel pentanahan kabinet untuk meminimalkan interferensi elektromagnetik (EMI) yang dapat menyebabkan kesalahan CRC atau paket hilang di jaringan.
- Integritas Konektor: Periksa pin antarmuka dari tanda oksidasi atau deformasi sebelum pemasangan. Koneksi yang bersih dan kuat diperlukan untuk mempertahankan kecepatan transmisi data yang ditentukan.
- Pemisahan: Jaga jarak fisik minimal 150 mm antara kabel komunikasi PNM dan jalur daya AC atau DC tegangan tinggi untuk mencegah gangguan sinyal yang diinduksi.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
