Detail Produk

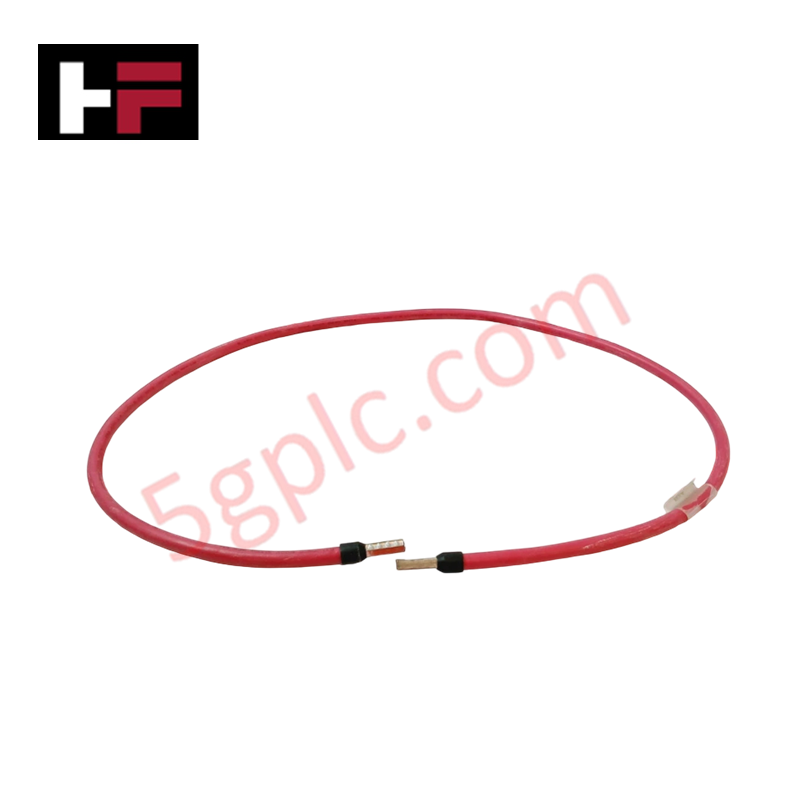

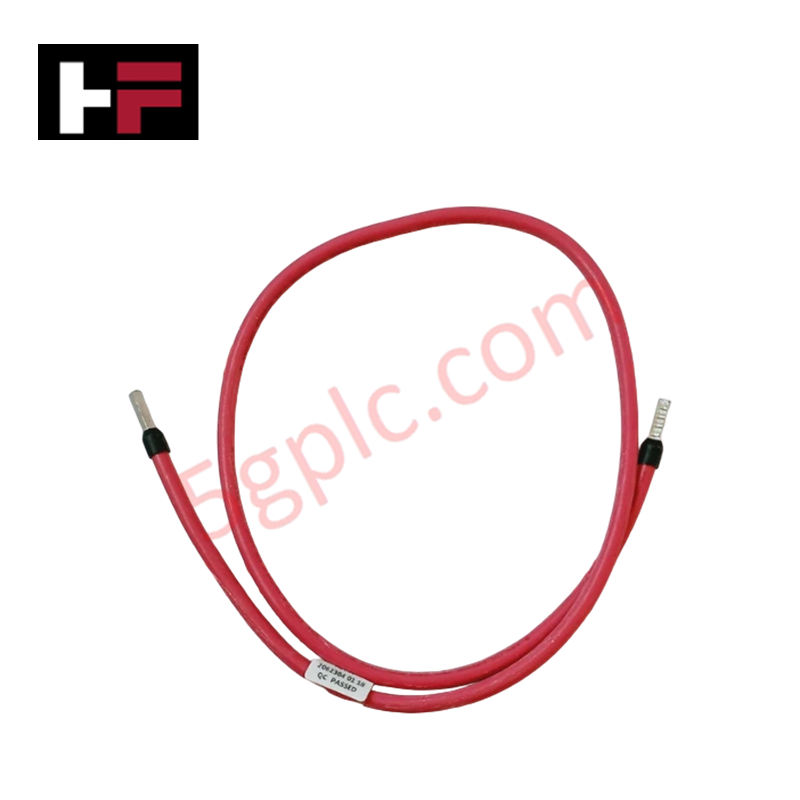

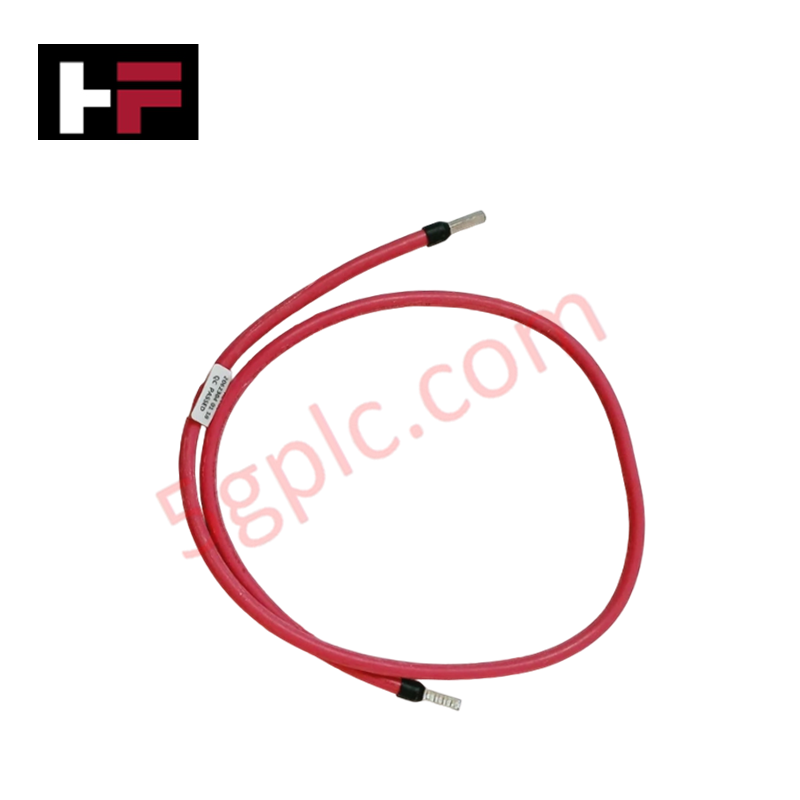

Honeywell 51202902-500 berfungsi sebagai Kabel Koneksi utama 51202902 yang digunakan untuk melaksanakan penghubung sensor tugas teknis tertentu di berbagai platform sistem otomasi industri. Perangkat keras ini membangun jalur listrik fisik untuk mengarahkan gelombang pemancar tegangan rendah dari transduser yang dipasang di lapangan langsung ke port chassis pemrosesan.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51202902-500 |
| Merek | Honeywell |
| Asal | AS |
| Dimensi | Profil distribusi panel industri |
| Suhu Operasi | -40 hingga 85 derajat C |
| Konsumsi Daya | Garis pasif (0,1 ohm per meter resistansi) |
| Jumlah Konduktor | 4 |
| Ukuran Konduktor | 22 AWG |
| Bahan Isolasi | PVC |
| Perisai | Pelindung anyaman |
| Jenis Konektor | Plug-and-play |
| Suhu Penyimpanan | -40 hingga 85 derajat C |
| Kelembapan | 0 hingga 95% RH, tidak mengembun |
| Rating Arus | 1 A per konduktor |
| Kapasitansi | 50 pF/meter |
| Induktansi | 0,2 uH/meter |
Parameter Isolasi Saluran-ke-Saluran Honeywell DCS
Kabel koneksi menggunakan tata letak arsitektur 4-konduktor internal yang dibungkus dalam matriks pelindung anyaman padat untuk melengkapi parameter isolasi saluran-ke-saluran dari kartu input host. Desain ini mengelola garis batas dielektrik untuk menekan cross-talk induktif lokal dan memblokir fluktuasi tegangan mode umum, menjaga loop transmisi stabil saat menghubungkan instrumen lapangan dengan protokol loop 4-20 mA HART.
Pertanyaan yang Sering Diajukan
Q: Apakah rakitan plug-and-play ini dapat diputus saat loop lapangan sedang aktif diberi daya?
A: Tidak, pencabutan saat hidup dapat memutus batas sirkuit loop sinyal dan memperkenalkan lonjakan transien; daya loop antarmuka harus diisolasi sebelum pelepasan fisik perangkat keras.
Q: Parameter fisik apa yang membatasi jarak pemasangan yang diperbolehkan untuk model kabel ini?
A: Batas panjang loop dihitung berdasarkan parameter garis internal 0,1 ohm per meter resistansi dan 50 pF/meter kapasitansi untuk menjaga integritas sinyal dalam batas penerimaan DCS standar.
Pedoman Instalasi Lapangan
- Pasang kabel 4-konduktor ke dalam saluran kabel tegangan rendah khusus, menjaga pemisahan fisik dari jalur daya AC atau sirkuit penggerak motor berdaya tinggi.
- Rutekan rakitan sambil mematuhi spesifikasi radius lengkung standar untuk memastikan tidak ada degradasi pada tata letak pelindung anyaman internal atau lapisan isolasi PVC.
- Terminasi titik drain pelindung anyaman keseluruhan pada satu batang ground instrumen tembaga impedansi rendah di dalam panel terminasi host.
- Verifikasi soket antarmuka plug-and-play sejajar sepenuhnya dan terkunci dengan sempurna untuk mengurangi perubahan resistansi jalur terminasi yang disebabkan oleh getaran mekanis di pabrik industri.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
