Detail Produk

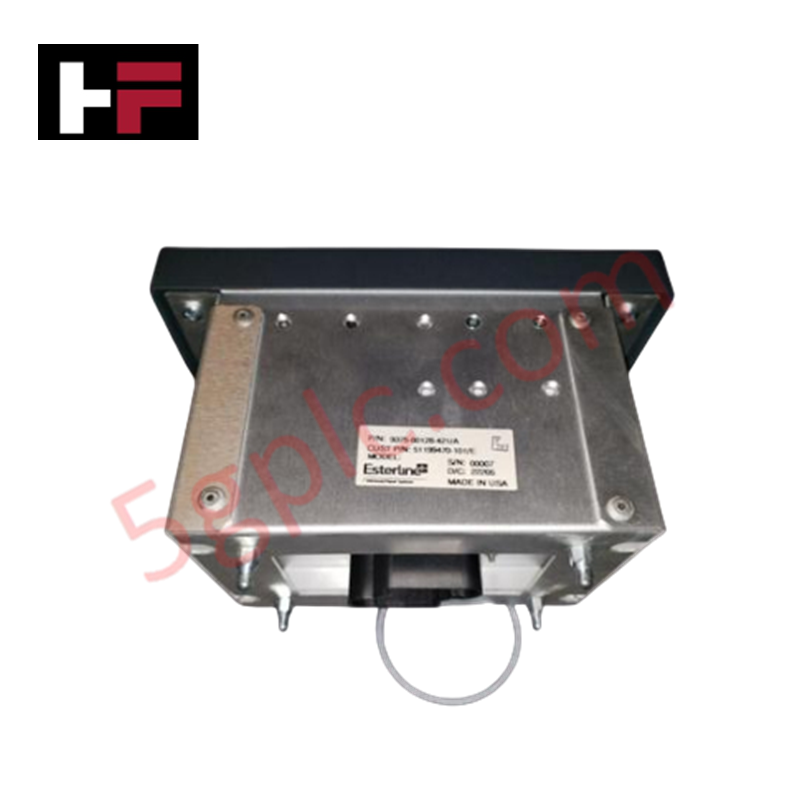

Honeywell 51199470-101, yang juga tercatat sebagai Rakitan Trackball MP-ICTB01-100, berfungsi sebagai komponen perangkat keras khusus untuk pelacakan posisi input operator dalam platform Honeywell TotalPlant Solution (TPS) dan TDC 3000 Operator Station.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 51199470-101 (MP-ICTB01-100) |
| Merek | Honeywell |
| Asal | AS |
| Berat | 0,1 kg |
| Dimensi | 2,2 cm x 12,4 cm x 12,6 cm |
| Suhu Operasional | 0 derajat C hingga 50 derajat C (32 derajat F hingga 122 derajat F) |
| Konsumsi Daya | Didukung melalui antarmuka bus konsol stasiun |
| Jenis Komponen | Rakitan Input Trackball Industri |
| Kompatibilitas Sistem | Honeywell TDC 3000 / Universal Workstation TPS |
| Antarmuka Sinyal | Data Encoder Diferensial Bus Serial/Konsol |
| Bahan Casing | Polimer Kelas Industri Tahan Benturan Tinggi |
Isolasi Kanal dan Antarmuka Periferal DCS
Rakitan 51199470-101 terhubung langsung dengan elektronik antarmuka stasiun operator, menggunakan isolasi antarkanal pada jalur sinyal data untuk menghilangkan kopling derau ke node pemrosesan. Encoder poros optik mengubah rotasi bola mekanis menjadi pulsa kuadratur yang disalurkan melalui sirkuit bus konsol khusus. Logika pengondisian sinyal di dalam subcasis konsol menjaga integritas sinyal pada jalur kabel panjang di dalam konsol ruang kontrol, sekaligus melindungi logika bertegangan rendah dari variasi potensial ground.
Pertanyaan yang Sering Diajukan
T: Apakah penggantian trackball 51199470-101 mengharuskan node operator DCS dimatikan?
J: Mematikan daya node disarankan sebelum melepaskan kabel pita internal atau koneksi bus untuk mencegah lonjakan tegangan transien memengaruhi papan antarmuka stasiun di sekitarnya.
T: Bagaimana transmisi data posisi dilindungi dari interferensi elektromagnetik di dalam konsol operator?
J: Penyaluran sinyal diferensial yang dipadukan dengan pelindung casis internal meredam interferensi frekuensi tinggi terpancar yang dihasilkan oleh peralatan layar dan unit distribusi daya di sekitarnya.
Panduan Pemasangan di Lapangan
- Pastikan tegangan catu daya stasiun telah dinonaktifkan atau diisolasi sebelum melakukan servis pada perkabelan panel konsol internal.
- Pastikan rakitan trackball terpasang rata pada bukaan konsol untuk menghindari tekanan mekanis pada titik pemasangan PCB.
- Hubungkan tali kontinuitas ground dari rangka konsol ke casing logam trackball untuk membuang penumpukan listrik statis.
- Jauhkan perkabelan sinyal dari kabel distribusi utilitas AC bertegangan tinggi di dalam meja konsol operator.
