Detail Produk

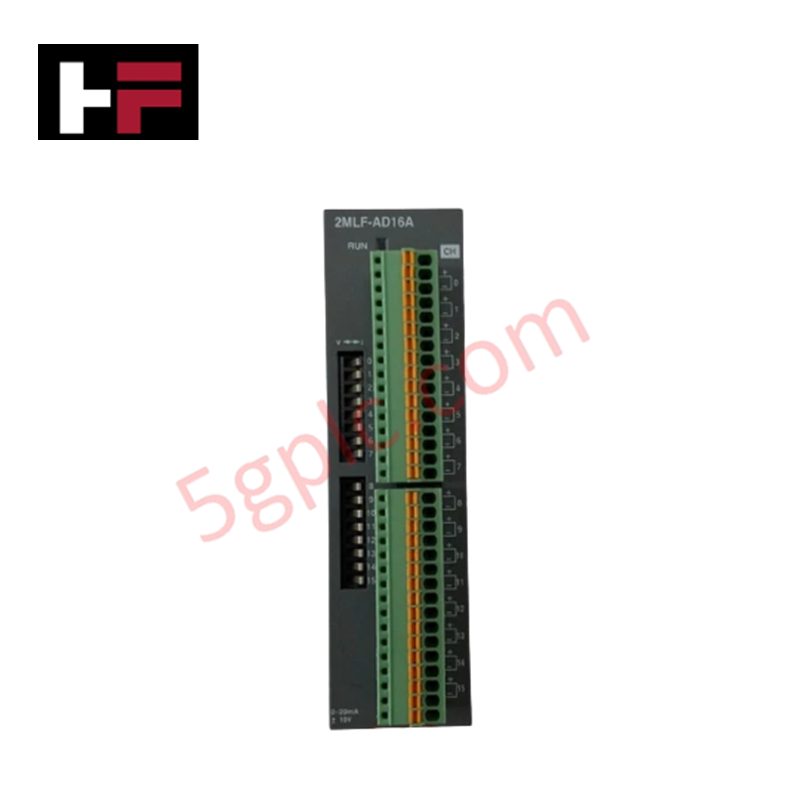

Dikonfigurasi untuk akuisisi sinyal multisaluran berkerapatan tinggi dalam jaringan PLC MasterLogic-200, Honeywell 2MLF-AD16A (Modul Input Analog 2MLF-AD16A) menyediakan pelaksanaan fisik/elektris secara langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 2MLF-AD16A |
| Merek | Honeywell |
| Asal | Korea Selatan |
| Berat | 0.115 kg |
| Dimensi | Faktor bentuk Modul I/O MasterLogic-200 standar |
| Suhu Pengoperasian | 0 hingga 55 derajat C |
| Konsumsi Daya | 330 mA pada 5 VDC (bus backplane internal) |
| Saluran Input Analog | 16 saluran per modul |
| Kecepatan Konversi | Maks. 500 us / saluran |
| Akurasi Konversi | +/-0.2% (pada 25 +/-5 derajat C), +/-0.3% (pada 0 hingga 55 derajat C) |
| Metode Isolasi | Isolasi fotokopler antara terminal input dan daya PLC (tidak terisolasi antarsaluran) |
| Jenis Terminal | Blok terminal 32 titik |
| Alamat I/O yang Ditentukan | Jenis tetap: 64 titik; jenis variabel: 16 titik |
| Kelembapan Pengoperasian | 5% hingga 95% RH (tanpa kondensasi) |
| Suhu & Kelembapan Penyimpanan | -25 hingga +70 derajat C, 5% hingga 95% RH (tanpa kondensasi) |
Akuisisi Sinyal Kontrol Proses & Integrasi Loop HART
Modul 2MLF-AD16A melakukan konversi digital berkecepatan tinggi pada 16 saluran input analog dengan laju throughput maksimum 500 us per saluran. Dirancang untuk berantarmuka dengan jaringan instrumentasi proses yang menggunakan transmitter protokol loop HART 4-20 mA dan sinyal tegangan standar, modul ini mengandalkan penghalang isolasi fotokopler antara terminal kabel lapangan dan daya logika backplane internal. Kalibrasi bawaan mempertahankan akurasi konversi yang tinggi (+/-0.2% pada suhu ruang nominal) untuk memastikan pemantauan berkelanjutan dan pemrosesan yang dikompensasi terhadap penyimpangan dalam arsitektur DCS dan PLC industri.
Pertanyaan yang Sering Diajukan
T: Apakah isolasi galvanik antarsaluran tersedia pada modul input analog 2MLF-AD16A?
J: Tidak, modul ini menyediakan isolasi fotokopler antara terminal input lapangan dan daya backplane PLC pusat, tetapi saluran-saluran tersebut berbagi referensi ground yang sama.
T: Apa saja persyaratan pengalamatan I/O backplane untuk modul 16 saluran ini?
J: Bergantung pada pengaturan pengalamatan sistem dalam perangkat lunak MasterLogic-200, unit ini menetapkan 64 titik tetap atau 16 titik variabel pada bus backplane.
T: Berapa konsumsi arus catu daya backplane untuk 2MLF-AD16A?
J: Modul ini menggunakan arus catu daya logika nominal sebesar 330 mA pada 5 VDC yang diambil langsung dari backplane rak.
Panduan Pemasangan Lapangan
- Pastikan catu daya rak dimatikan sebelum memasukkan atau melepas 2MLF-AD16A dari slot backplane unit dasar.
- Hubungkan konduktor sinyal lapangan ke blok terminal 32 titik, dengan memastikan pemasangan pasangan kabel yang benar untuk semua 16 saluran input analog.
- Gunakan kabel twisted-pair berpelindung individual untuk semua sinyal proses analog guna mencegah masuknya derau frekuensi tinggi.
- Hubungkan pelindung kabel ke satu titik ground kabinet pusat untuk mencegah ground loop pada common sinyal yang tidak terisolasi.
