Detail Produk

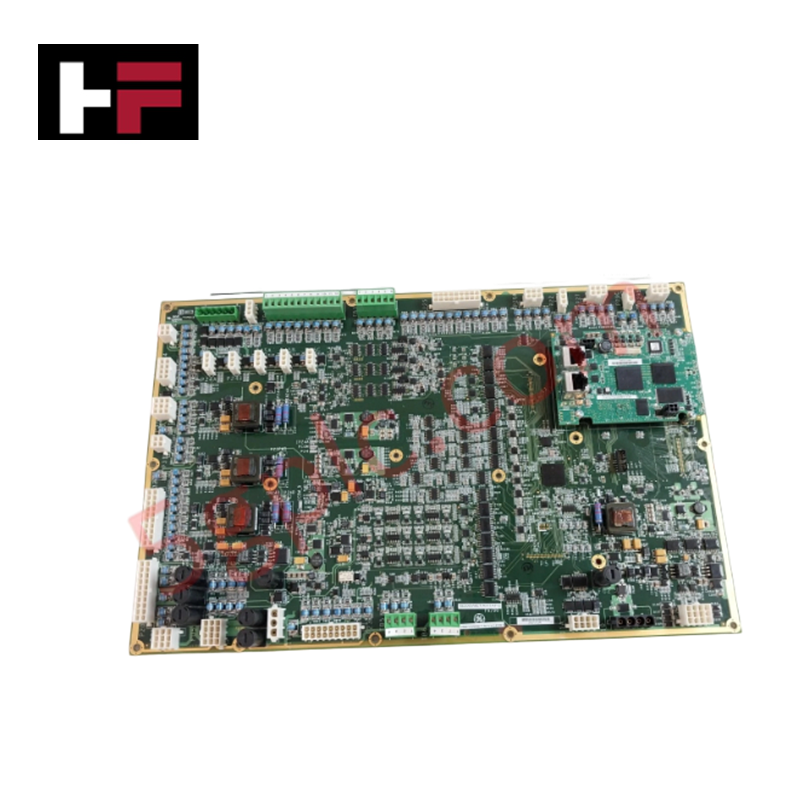

GE IS210BPPCH1ACA, yang juga dikatalogkan sebagai Papan Prosesor Daughterboard IS210BPPC, berfungsi sebagai komponen perangkat keras khusus untuk pemrosesan sinyal I/O lokal dan fungsi terinstrumentasi keselamatan dalam platform kontrol GE Mark VIe.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IS210BPPCH1ACA |
| Merek | General Electric |
| Asal | AS |
| Berat | 0,25 kg |
| Dimensi | 120 x 85 x 25 mm |
| Suhu Operasional | -30 hingga 65 derajat C |
| Konsumsi Daya | 5 W |
| Akronim Fungsional | BPPC |
| Seri Sistem | Mark VIe (tidak kompatibel dengan Mark VIeS) |
| Jenis Rakitan Papan | Rakitan Modular Khusus IS210 |
| Teknologi Komponen | Teknologi Pemasangan Permukaan (SMT) pada kedua sisi papan |
| Perlindungan Papan | Lapisan Konformal |
| Kompatibilitas Papan Terminal | Papan terminal Modular Redundan Ganda dan Tiga (TMR) |
| Matriks Revisi | ACA (2 revisi fungsional, 1 revisi konfigurasi artwork) |
| Komponen Terpasang | IC, Transistor, Resistor, Kapasitor, Choke, Dioda, Sekring, Jumper, Titik Uji TP |
| Port Antarmuka | 2 x port komunikasi tepi papan |
Kecepatan Komunikasi Bus Backplane dan Kompatibilitas Flash Firmware
IS210BPPCH1ACA berantarmuka langsung dengan papan terminal untuk mempertahankan pemrosesan sinyal berkecepatan tinggi dan eksekusi loop kontrol. Sirkuit terpadu terpasang mengelola serialisasi data waktu nyata, sehingga mempertahankan kecepatan komunikasi bus backplane pada arsitektur perangkat keras ganda dan TMR. Papan ini mendukung konfigurasi ulang otomatis selama penggantian modul, serta mempertahankan kompatibilitas flash firmware saat perangkat keras BPPB lama ditukar dengan paket BPPC. Rutinitas branding perangkat lunak ToolboxST memungkinkan validasi kode keselamatan fungsional, sehingga pengoperasian yang sesuai dapat dilakukan dalam aplikasi Fungsi Terinstrumentasi Keselamatan (SIF) IEC 61511.
Pertanyaan yang Sering Diajukan
T: Apakah IS210BPPCH1ACA kompatibel secara mundur dengan komponen prosesor BPPB yang lebih lama?
J: Ya, modul BPPC dapat dipadukan dengan komponen BPPB lama pada papan terminal ganda atau TMR, serta mendukung konfigurasi ulang otomatis setelah penggantian.
T: Dapatkah papan prosesor IS210BPPCH1ACA dipasang dalam sistem keselamatan Mark VIeS?
J: Tidak, sistem Mark VIeS memerlukan paket prosesor PBBC khusus yang diakhiri dengan S1B; IS210BPPCH1ACA secara tegas tidak kompatibel dengan rak Mark VIeS.
T: Bagaimana verifikasi kode keselamatan dikelola pada papan BPPC?
J: Papan ini mendukung branding perangkat lunak yang dijalankan dalam aplikasi ToolboxST, yang menandai kode aplikasi tersertifikasi untuk fungsi terinstrumentasi keselamatan yang sesuai dengan IEC 61511.
Panduan Instalasi di Lapangan
Pastikan semua sumber daya sistem yang memasok rakitan papan terminal benar-benar tidak bertegangan sebelum melepas atau memasang daughterboard. Kenakan gelang tangan ESD yang telah diverifikasi dan terhubung ke ground selama penanganan untuk melindungi komponen teknologi pemasangan permukaan (SMT) dua sisi dari pelepasan muatan statis. Sejajarkan daughterboard dengan dudukan pemasangan, tekan secara merata untuk menghubungkan port tepi, lalu kencangkan menggunakan sekrup logam melalui lubang pemasangan pabrik bercincin konduktif guna membentuk sirkuit grounding yang baik. Pastikan konfigurasi jumper sesuai dengan persyaratan sistem sebelum menghidupkan kembali daya.
