Detail Produk

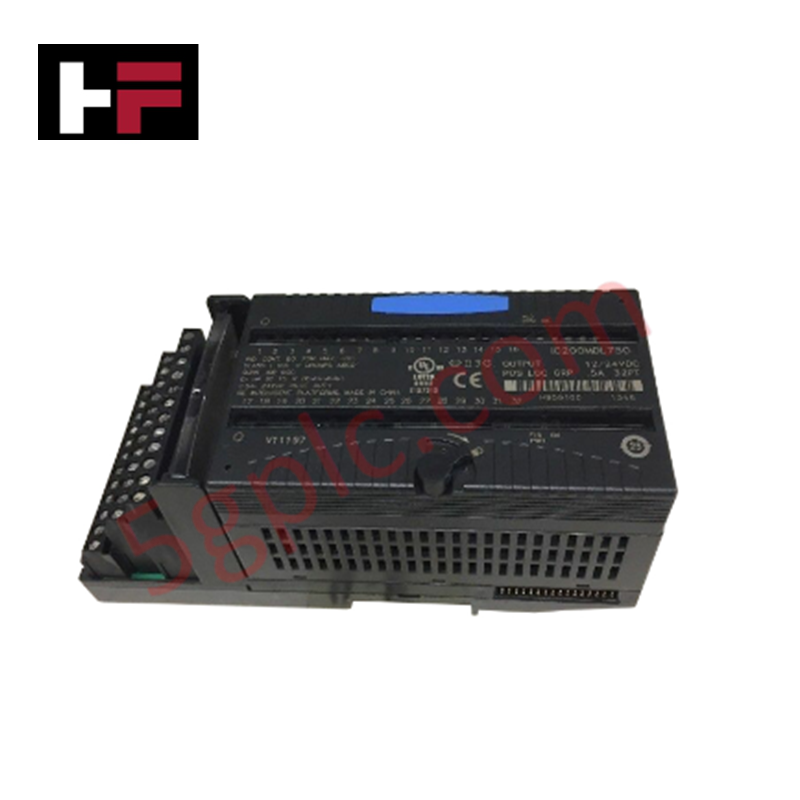

GE IC200MDL750H, yang juga tercatat sebagai IC200MDL750 Discrete Output Module, berfungsi sebagai komponen perangkat keras khusus untuk switching solid-state 12/24 VDC dan penggerak langsung beban aktuator dalam platform kontrol GE VersaMax.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | IC200MDL750H |
| Merek | GE (GE Fanuc / Emerson) |
| Asal | AS |
| Berat | 0.90 kg (1.98 lbs) |
| Suhu Operasi | 0 hingga 30 deg C |
| Konsumsi Daya | Arus backplane maksimum 90 mA; catu daya field eksternal 10.2 hingga 30 VDC |
| Saluran Output | 32 saluran tipe sourcing (2 kelompok yang masing-masing terdiri dari 16 saluran) |
| Tegangan Output Nominal | 12/24 VDC |
| Rentang Tegangan Output | 10.2 hingga 30 VDC |
| Rating Arus Output | 0.5 A per saluran |
| Arus Inrush | Maks. 2.0 A per titik selama 100 ms |
| Waktu Respons | ON: 0.2 ms; OFF: 1.0 ms |
| Indikator Status | LED status saluran individual, LED OK, LED FLD PWR |
| Perlindungan Internal | Tidak ada sekring internal |
| Lokasi Berbahaya | Bersertifikasi Class I Division 2 |
Eksekusi Jaringan Deterministik & Kecepatan Backplane
IC200MDL750H mentransfer status logika digital melalui bus backplane VersaMax, dengan menarik arus hingga 90 mA dari rel catu daya backplane. Sirkuit driver internal memproses 32 output tipe sourcing yang tersusun dalam dua kelompok terisolasi, masing-masing terdiri dari 16 saluran, sehingga menghasilkan waktu respons cepat sebesar 0.2 ms untuk ON dan 1.0 ms untuk OFF.
Integrasi ke dalam jaringan deterministik Profinet / EtherNet/IP melalui antarmuka komunikasi utama menjamin latensi jaringan rendah dan laju pembaruan cepat di seluruh rak lokal maupun rak tambahan. Kompatibilitas flash firmware di seluruh sistem mempertahankan pewaktuan siklus yang konsisten selama eksekusi pemindaian waktu nyata, sehingga memungkinkan penskalaan kepadatan I/O secara mulus di berbagai arsitektur multi-chassis yang kompleks.
Pertanyaan yang Sering Diajukan
T: Apakah modul IC200MDL750H dilengkapi sekering arus lebih internal pada saluran output?
J: Tidak. IC200MDL750H tidak memiliki sekring output internal. Perlindungan sekring eksternal harus disediakan pada jalur kabel field untuk mencegah kerusakan sirkuit akibat kondisi hubung singkat.
T: Berapa konsumsi arus backplane dan kebutuhan daya field eksternal untuk modul ini?
J: Antarmuka logika menarik arus maksimum 90 mA dari catu daya backplane rak, sedangkan beban output memerlukan sumber daya field eksternal nominal 12/24 VDC (10.2 hingga 30 VDC).
T: Berapa kapasitas arus inrush yang dapat ditoleransi oleh setiap titik output?
J: Setiap titik output individual dapat menangani arus inrush lonjakan maksimum 2.0 A selama hingga 100 ms saat melakukan switching beban induktif atau lampu.
Pedoman Instalasi Field
- Pemadaman Daya: Matikan semua catu daya backplane rak utama dan sumber daya field eksternal 12/24 VDC sebelum memasang modul atau menangani terminal carrier.
- Pemasangan Rel DIN: Pasang carrier modul pada rel DIN standar 35 mm, dan kencangkan semua klip pembumian panel untuk mempertahankan koneksi pembumian sasis kabinet yang sesuai.
- Prosedur Pengkabelan Field: Hubungkan catu daya logika positif eksternal 10.2 hingga 30 VDC ke terminal input daya field. Arahkan konduktor setiap saluran ke beban menggunakan ukuran kabel yang sesuai.
- Penekanan Beban Induktif: Pasang dioda flyback eksternal atau jaringan penekan RC langsung melintang pada beban field induktif, seperti solenoid DC atau kumparan kontaktor, untuk menekan transien tegangan.
- Perlindungan ESD: Kenakan gelang tangan antistatis yang di-ground-kan dan terhubung ke pembumian logam kabinet yang bersih selama instalasi untuk mencegah kerusakan statis pada komponen logika.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
