Detail Produk

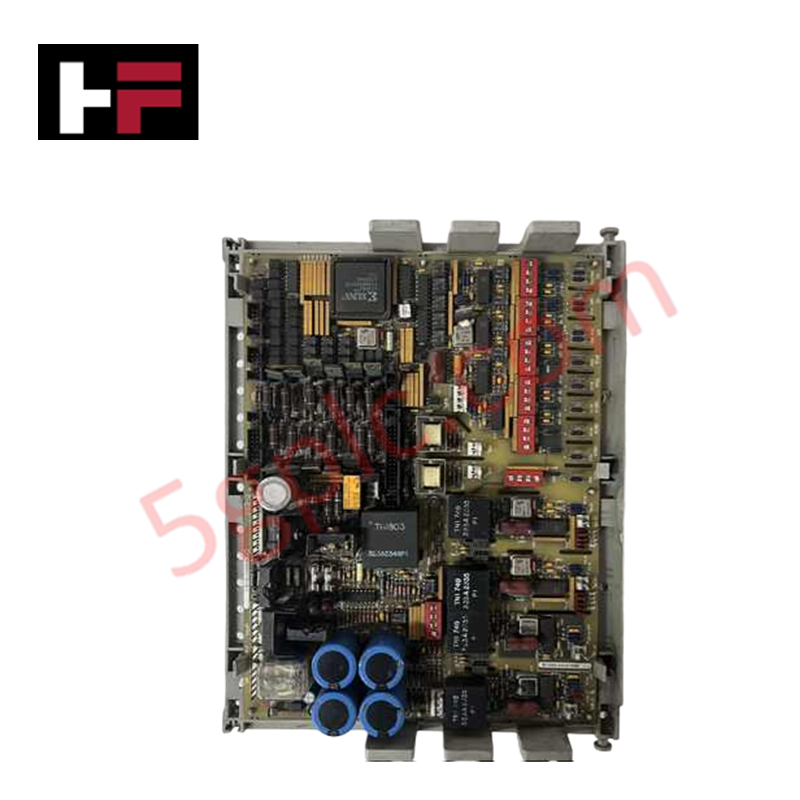

Dikonfigurasi untuk konversi dan regulasi daya pada platform EX2000, DC2000, dan drive terkait, GE DS200DCFBG1BLC (DS200DCFBG1 Papan Umpan Balik Catu Daya DC) menyediakan distribusi daya fisik langsung dan regulasi tegangan tingkat kontrol.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DS200DCFBG1BLC |
| Merek | General Electric |
| Asal | USA |
| Suhu Operasi | -10 °C hingga +70 °C |
| Konsumsi Daya | Tidak ditentukan |
| Tegangan Masuk | 38 V AC dan 115 V AC (berasal dari CPT) |
| Tegangan Keluaran | +5 V DC, +/- 15 V DC, +/- 24 V DC |
Kontrol Industri & Kompatibilitas Firmware
DS200DCFBG1BLC berfungsi sebagai antarmuka manajemen daya utama untuk prosesor kontrol drive, menggunakan rangkaian regulasi terintegrasi untuk mempertahankan tingkat tegangan yang deterministik. Papan ini mendukung penskalaan kepadatan I/O melalui rangkaian daya medan motor khusus dan driver generator pulsa gerbang. Kompatibilitas flash firmware diatur oleh papan kontrol drive (SDCC/LDCC), yang memantau sinyal /PSEN; sinyal ini memicu reset mikroprosesor jika pasokan +5 V DC onboard menyimpang dari regulasi, memastikan stabilitas sistem secara keseluruhan selama fluktuasi daya masuk.
Pertanyaan yang Sering Diajukan
T: Bagaimana sinyal /PSEN berinteraksi dengan pengontrol drive?
J: Sinyal /PSEN pada terminal 2PL memantau status regulasi +5 V DC. Ketika pasokan berada dalam batas, sinyal berada pada keadaan TTL rendah. Jika tegangan keluaran keluar dari regulasi, sinyal beralih ke keadaan tinggi, memicu reset perangkat keras pada Kartu Kontrol Drive.
T: Berapa kapasitas beban untuk keluaran +/- 15 V DC?
J: Setiap keluaran +/- 15 V DC memiliki rating 0,8 A. Dari total kapasitas arus ini, 0,25 A tersedia untuk beban eksternal di luar kebutuhan rangkaian internal papan.
Panduan Instalasi Lapangan
- Verifikasi Daya Masuk: Sebelum menghidupkan, pastikan output Transformator Daya Kontrol (CPT) stabil pada 38 V AC (+10%). Level tegangan masuk yang salah akan mencegah rangkaian penyearah gelombang penuh dan penyaring internal menghasilkan level +/- 24 V DC yang tidak diatur yang diperlukan.
- Penanganan Komponen: Pastikan semua kabel lapangan terputus sebelum melepas papan. Saat memasang, pastikan papan terpasang dengan aman ke rangka untuk mempertahankan referensi ground yang diperlukan oleh rangkaian umpan balik.
- Perisai dan Grounding: Untuk menjaga integritas sinyal generator pulsa gerbang SCR dan loop umpan balik, pastikan pelindung kabel diakhiri dengan benar pada titik ground enclosure untuk mencegah interferensi elektromagnetik yang memengaruhi keluaran regulasi daya.
