Detail Produk

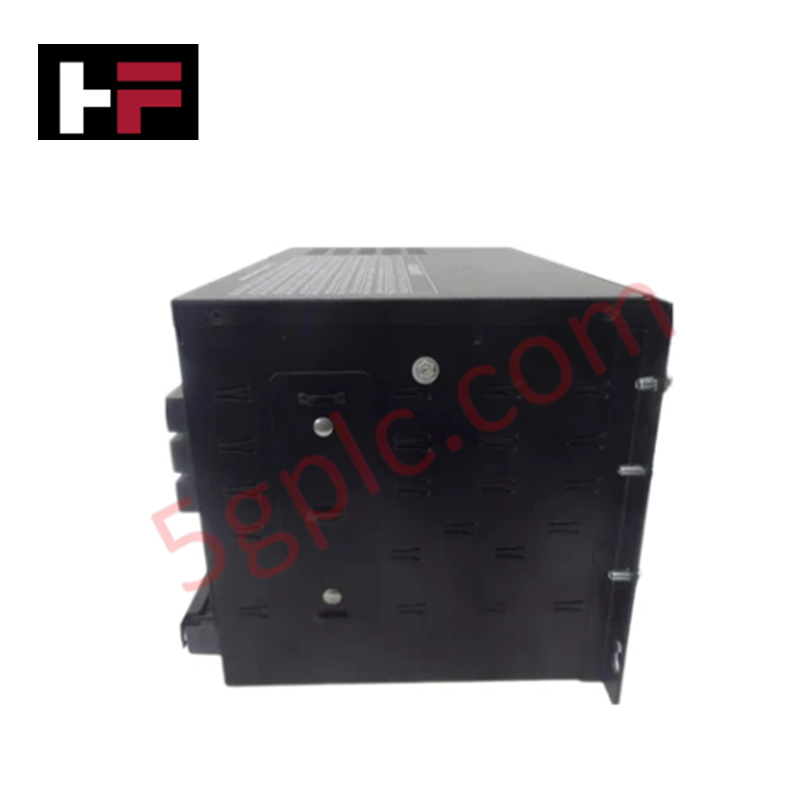

GE Fanuc D25-0157-000003, yang juga dikatalogkan sebagai Perangkat Pengukuran dan Kontrol D25, beroperasi sebagai komponen perangkat keras khusus untuk pelaksanaan tugas teknis tertentu dalam otomasi industri dan platform jaringan. Komponen ini menerima telemetri listrik dengan akurasi tinggi melalui node antarmuka fisik arus AC terintegrasi, arus DC, dan tegangan DC. Dengan menghitung gelombang dari tautan CT multi-jangkauan dan loop instrumen, modul ini melayani pencatatan kesalahan digital (DFR) lokal dan rutinitas regulasi waktu nyata melalui bus pemrosesan internal aktif.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | D25-0157-000003 |
| Merek | GE Fanuc |
| Asal | Spesifikasi teknis menentukan asal pabrik |
| Berat | Tergantung pada pilihan opsi perangkat keras internal |
| Dimensi | Persyaratan standar rangka seri D25 berlaku |
| Suhu Operasi | Klasifikasi lingkungan kelas industri |
| Konsumsi Daya | Daya dasar prosesor ditambah beban konfigurasi saluran pengukuran aktif |
| Pilihan Input CT Nominal | 1 A rms atau 5 A rms |
| Rentang Pengukuran AC | 2% hingga 1600% dari nominal; 2% hingga 4200% (asimetris) untuk DFR/perlindungan |
| Batas Beban Panas | 4x nominal terus menerus; 30x nominal selama 10 detik; 100x nominal selama 1 detik; siklus tugas 10 menit untuk parameter yang melebihi 4x nominal |
| Metrik Akurasi AC | Akurasi: +/-0,5% hingga +/-0,3% dari nominal; Frekuensi: +/-0,03 Hz; Sudut Fasa: +/-0,5 derajat |
| Rentang Arus DC | +/-1 mA, +/-5 mA, +/-10 mA, +/-20 mA nominal |
| Akurasi Arus DC | +/-0,10% dari skala penuh |
| Rentang Input Tegangan DC | Nominal: +/-5 Vdc; Rentang pengukuran: +/-6 Vdc |
| Akurasi Tegangan DC | +/-0,05% dari skala penuh |
Integrasi Jaringan Deterministik Profinet / EtherNet/IP
Modul ini mengelola penskalaan input melalui matriks analog-ke-digital internalnya, menggunakan blok penyaringan perangkat lunak tetap untuk menjaga kompatibilitas firmware flash selama siklus operasi bersamaan. Register I/O berkapasitas tinggi menyerialkan loop arus DC +/-20 mA dan input tegangan +/-6 Vdc ke dalam peta memori, mengisolasi gangguan listrik sementara dari saluran komunikasi backplane prosesor utama. Pemisahan arsitektur ini menjaga kinerja komunikasi deterministik, mencegah puncak paket komunikasi host menunda pemicu pencatatan kesalahan 1 ms yang dikelola oleh sirkuit perlindungan AC.
Pertanyaan yang Sering Diajukan
T: Bagaimana rentang pengukuran arus AC asimetris 4200% dikelola oleh firmware DFR tanpa menyebabkan overflow memori?
J: Matriks konversi analog-ke-digital onboard menyediakan register berkapasitas tinggi khusus untuk input lonjakan sementara. Ketika terjadi langkah kesalahan asimetris, algoritma penskalaan internal secara otomatis melacak parameter over-range tanpa memengaruhi kompatibilitas firmware flash atau mengganggu pengambilan sampel loop DC bersamaan.
T: Apakah terminal input CT dapat diputus saat jalur daya utama sedang dalam beban?
J: Tidak. Memutus loop CT aktif menyebabkan lonjakan tegangan sirkuit terbuka yang dapat merusak resistor input beban rendah. Jalur arus sekunder harus dipersingkat secara eksternal atau sepenuhnya diisolasi sebelum melakukan perawatan pada blok konektor analog di D25-0157-000003.
Panduan Instalasi Lapangan
- Pembumian dan Grounding Rangka: Sambungkan sekrup ground rangka logam langsung ke bus bar ground tembaga kabinet utama menggunakan kabel grounding impedansi rendah sebelum mengarahkan jalur instrumentasi apa pun.
- Perisai Input AC: Jalankan semua koneksi transformator arus AC melalui pasangan terlilit berperisai khusus, dengan terminasi anyaman grounding perisai hanya pada pelat dinding enclosure untuk memblokir interferensi induktif.
- Penataan Kabel Tegangan Rendah: Rute jalur tegangan +/-5 Vdc dan sinyal DC arus rendah dalam saluran kabel terpisah yang terisolasi dari saklar AC tegangan tinggi utama dan rangkaian relay kontrol induktif.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
