Detail Produk

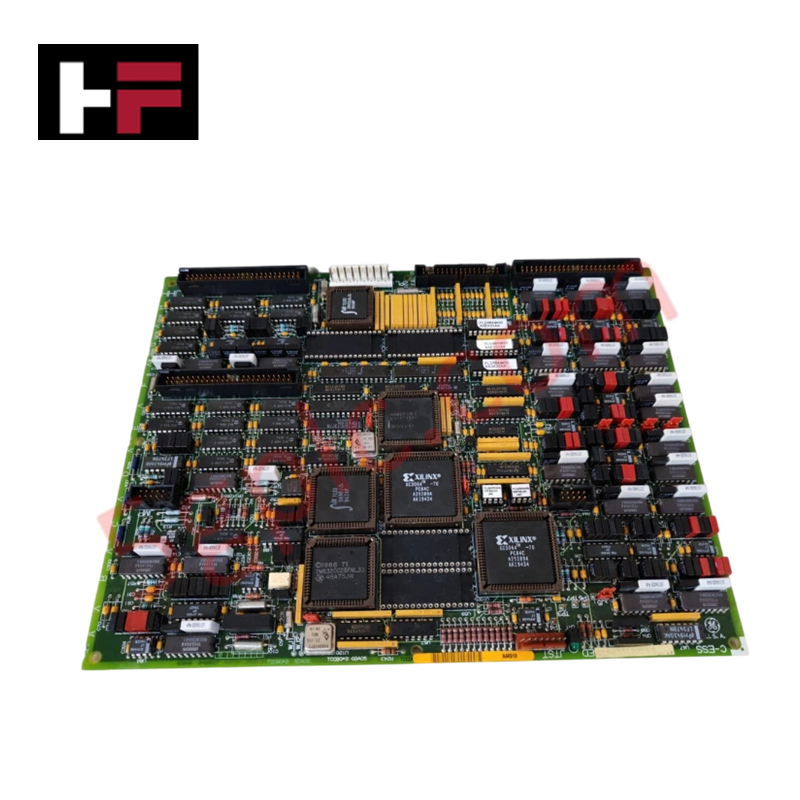

Dikonfigurasi untuk pengkondisian dan penskalaan sinyal analog pada platform kontrol Mark V, GE DS200TCCBG3B (DS200TCCB Common Extended Analog I/O Board) menyediakan eksekusi fisik/elektrik langsung untuk input pemantauan generator dan bus.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DS200TCCBG3B |
| Merek | General Electric |
| Asal | USA |
| Dimensi | Jejak PCB standar Mark V |
| Suhu Operasi | Sesuai standar lingkungan Mark V |
| Konsumsi Daya | Pasokan rel backplane |
| Mikroprosesor | 80196 |
| Konektivitas | 2 x 50-pin (JCC, JDD), 1 x 3PL |
Jaringan Deterministik Profinet / EtherNet/IP dan Kompatibilitas Firmware
DS200TCCBG3B menggunakan mikroprosesor onboard 80196 untuk melakukan penskalaan dan pengkondisian waktu nyata pada sinyal arus garis, RTD, dan tegangan bus. Papan ini mempertahankan kompatibilitas firmware flash dengan inti Mark V host, memastikan paket data yang ditransfer ke papan STCA melalui konektor 3PL mematuhi persyaratan waktu deterministik sistem secara keseluruhan. Konfigurasi jumper perangkat keras J1 hingga J5 yang tepat wajib dilakukan untuk mendefinisikan logika pemantauan generator dan tegangan bus. Setiap penyimpangan dalam kecepatan komunikasi bus atau versi firmware antara TCCB dan pengontrol inti akan mengganggu perhitungan megawatt generator, faktor daya, dan nilai VAR.
Pertanyaan yang Sering Diajukan
T: Apa fungsi konektor 50-pin (JCC dan JDD)?
J: Konektor ini memfasilitasi throughput sinyal berkapasitas tinggi, mengarahkan sinyal I/O analog yang telah dikondisikan dari papan terminal ke inti pemrosesan. Pastikan konektor ini terpasang dengan sempurna untuk mencegah hilangnya sinyal secara intermittent.
T: Apakah konfigurasi papan dapat diubah melalui HMI?
J: Ya. Meskipun jumper perangkat keras (J1-J16) menentukan parameter pemantauan fisik, konstanta konfigurasi I/O perangkat lunak untuk RTD, input mA, dan pengaturan tegangan generator/bus dimasukkan melalui Editor Konfigurasi I/O HMI.
T: Apakah jumper J15 dan J16 diperlukan untuk operasi standar?
J: Tidak. Jumper J15 dan J16 ditujukan untuk tujuan pengujian pabrik dan lapangan. Mereka harus tetap dalam kondisi default kecuali prosedur diagnostik khusus mengharuskan sebaliknya.
Panduan Instalasi Lapangan
- Perlindungan Statis: Mikroprosesor 80196 dan PROM sensitif terhadap pelepasan elektrostatik. Gunakan tali pergelangan tangan yang terhubung ke tanah selama proses instalasi.
- Verifikasi Jumper: Sebelum menyalakan sistem, pastikan jumper J1 hingga J5 disetel sesuai dokumentasi kontrol turbin spesifik lokasi untuk pemantauan generator dan bus.
- Pengaturan Kabel: Pastikan kabel pita 50-pin (JCC/JDD) dan koneksi 3PL tidak ditempatkan berdekatan dengan kabel AC tegangan tinggi untuk meminimalkan interferensi elektromagnetik pada jalur sinyal analog.
- Pemasangan Terminal: Periksa titik interkoneksi PTBA/TCEB. Pastikan semua sambungan aman untuk menghindari kesalahan mode umum dalam penskalaan pengukuran tegangan atau arus.
- Pembaruan Logika: Setelah instalasi fisik, konfirmasi pengaturan konfigurasi HMI sesuai dengan pengaturan jumper perangkat keras untuk memastikan pemrosesan data yang akurat dalam pemantauan sistem daya.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
