Detail Produk

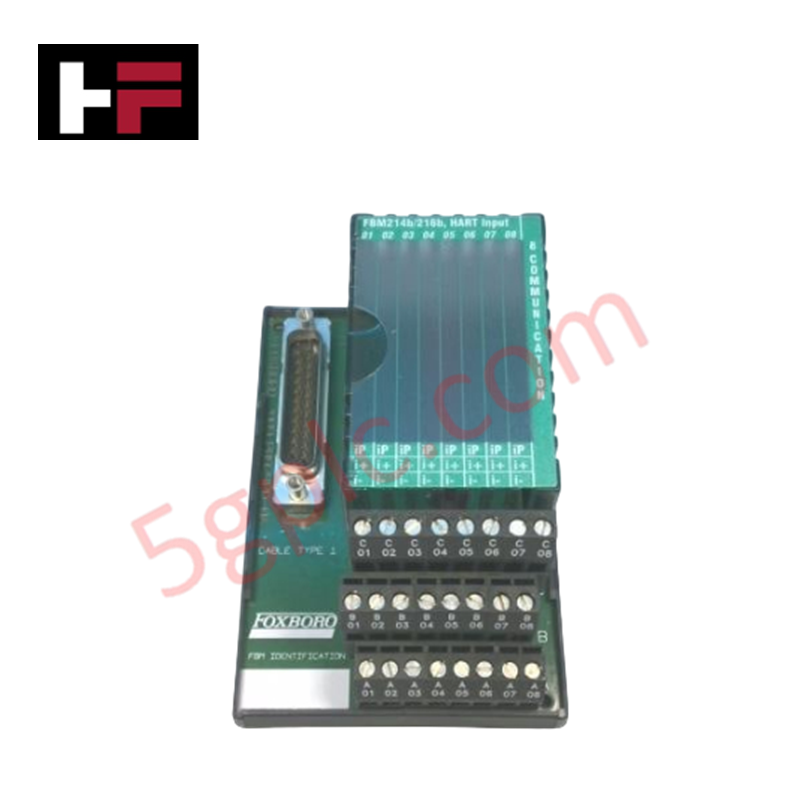

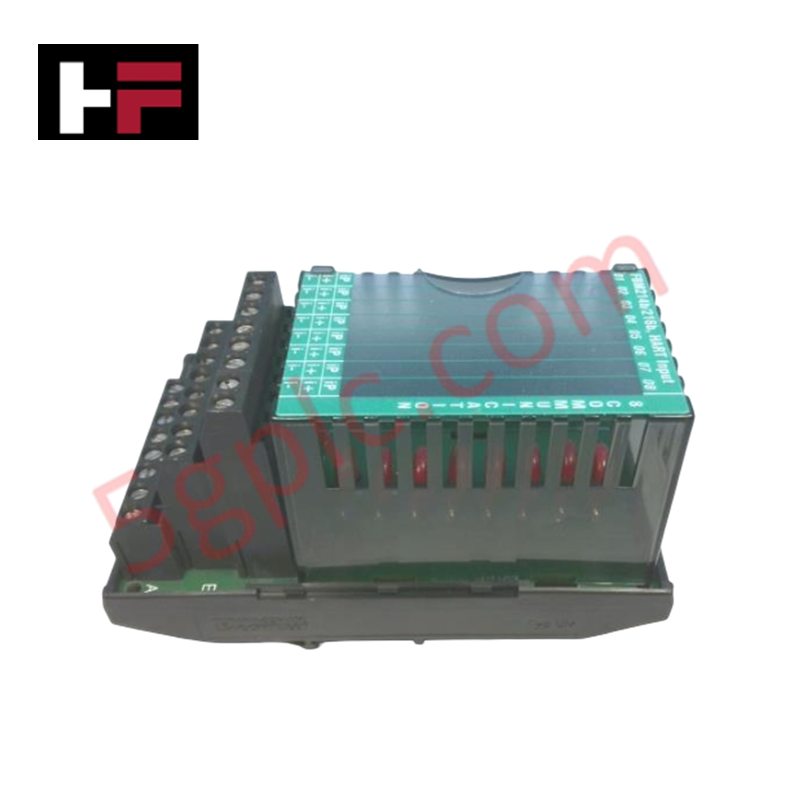

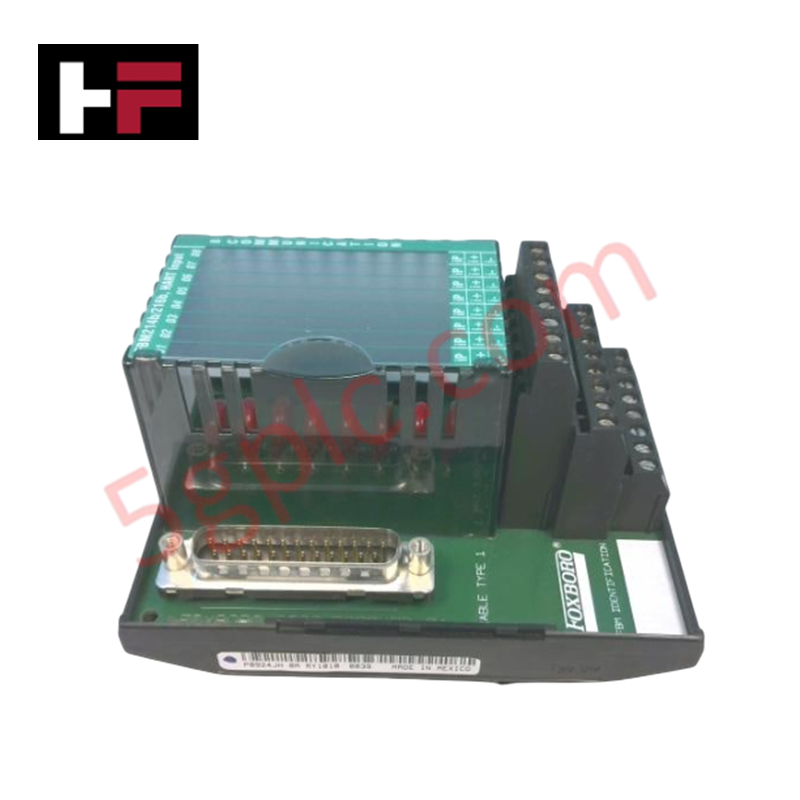

Dikonfigurasi untuk antarmuka dan perutean sinyal lapangan pada platform sistem Foxboro I/A Series, Foxboro P0924JH (P0924JH Communication Terminal Assembly) menyediakan eksekusi fisik/elektris secara langsung. Unit ini mengakhiri loop input lapangan HART dan terhubung langsung ke Modul Fieldbus FBM214B dan FBM216B melalui terminal sekrup yang terintegrasi dalam housing poliamida.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | P0924JH |
| Merek | Foxboro |
| Asal | AS |
| Berat | 3,00 lbs |
| Dimensi | Basis pemasangan rel DIN standar / sub-rak |
| Suhu Operasional | -20 derajat C hingga +70 derajat C |
| Konsumsi Daya | Bus pass-through pasif |
| Bahan Dasar | Poliamida |
| Jenis Terminal | Terminal sekrup |
| Modul yang Kompatibel | FBM214B, FBM216B |
| Protokol Sinyal | Terminasi loop input HART |
Pengondisian Sinyal Loop Proses dan Isolasi Kanal
Foxboro P0924JH mendukung perutean protokol loop HART 4-20 mA antara perangkat lapangan berbahaya atau umum dan backplane antarmuka sistem. Rakitan ini mempertahankan parameter isolasi fisik antarkanal untuk mengurangi loop potensial ground dan interferensi crosstalk pada konfigurasi transmitter multikanal. Jalur sinyal diteruskan langsung ke modul input HART FBM214B dan FBM216B tanpa atenuasi aktif atau perubahan impedansi.
Pertanyaan yang Sering Diajukan
T: Berapa nilai torsi terminal sekrup yang harus diterapkan saat terminasi kabel lapangan?
J: Sekrup sambungan kabel lapangan harus dikencangkan hingga nilai torsi maksimum 0,5 Nm hingga 0,6 Nm. Pengencangan berlebihan dapat merusak ulir blok terminal atau serabut konduktor.
T: Apakah daya eksternal diperlukan langsung pada rakitan terminal?
J: Tidak, P0924JH adalah unit terminasi fisik pasif. Daya loop untuk transmitter HART yang terhubung disuplai langsung melalui modul FBM214B atau FBM216B terkait, atau melalui blok distribusi daya loop eksternal.
Panduan Pemasangan Lapangan
Pastikan semua suplai daya backplane sistem dan loop lapangan diisolasi sebelum memasang konduktor pada terminal sekrup. Kupas isolasi konduktor sepanjang 6 mm untuk menampakkan kabel telanjang tanpa menyisakan logam tanpa isolasi di luar housing penjepit.
Semua kabel input analog HART harus menggunakan pasangan kabel berpilin dan berpelindung. Pelindung kabel harus dihubungkan ke satu batang ground bumi sasis sistem yang khusus untuk mencegah loop ground. Pastikan fitting hub konduit NPT masuk ke enclosure dengan keterikatan minimal 5 ulir untuk mempertahankan standar penyegelan lingkungan.
