Detail Produk

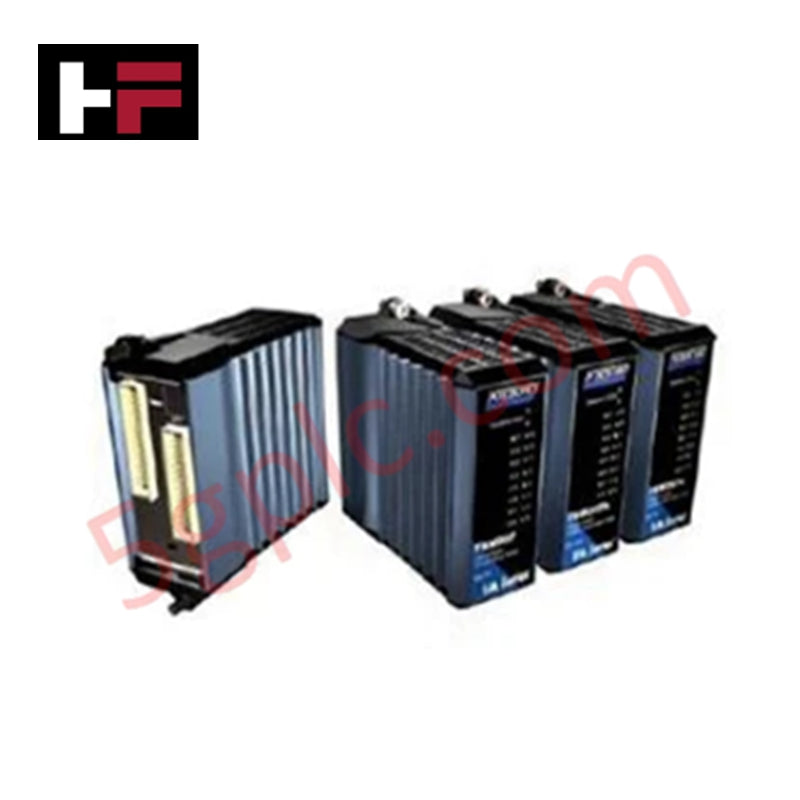

Dikonfigurasi untuk distribusi sinyal diskrit kepadatan tinggi dalam jaringan kontrol Seri I/A, Foxboro Invensys FBM242 RH916TA (RH916TA Modul Antarmuka Output Diskrit) menyediakan eksekusi fisik/elektrik langsung. Komponen perangkat keras ini berfungsi sebagai antarmuka utama untuk 16 saluran output diskrit, memfasilitasi transmisi perintah tingkat logika dari prosesor kontrol ke perangkat yang diaktifkan lapangan dalam subsistem I/O.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | FBM242 RH916TA |
| Merek | Foxboro Invensys |
| Asal | Standar Produsen |
| Berat | 284 g |
| Dimensi | 102 mm x 45 mm x 104 mm |
| Suhu Operasi | -20 derajat C hingga 60 derajat C |
| Konsumsi Daya | 5 W (nominal) |
| Jumlah Saluran | 16 Saluran Output Diskrit |
| Tipe Pemasangan | Rel DIN / Rak 19 inci |
Konektivitas Instrumentasi Proses DCS
Modul RH916TA memfasilitasi distribusi sinyal melalui arsitektur isolasi saluran-ke-saluran yang dioptimalkan. Dengan memastikan pemisahan listrik antara saluran output individu, desain ini mengurangi noise mode umum dan mencegah gangguan silang dalam loop sinyal diskrit. Modul ini mempertahankan kompatibilitas dengan lingkungan protokol loop HART 4-20 mA standar saat diintegrasikan ke dalam loop kontrol berantai, asalkan peralatan lapangan eksternal memenuhi ambang tegangan dan arus yang ditentukan. Isolasi saluran-ke-saluran dipertahankan melalui standar tata letak PCB yang ketat, memastikan kompatibilitas elektromagnetik (EMC) dalam konfigurasi kabinet yang padat.
Pertanyaan yang Sering Diajukan
T: Apakah FBM242 RH916TA mendukung hot-swapping saat sistem dalam keadaan menyala?
J: Modul ini dirancang untuk ekstraksi dan pemasangan dalam baseplate modular Seri I/A; namun, daya kabel lapangan harus dimatikan sebelum modul dilepas untuk mencegah percikan pada pin kontak.
T: Apakah modul ini kompatibel dengan konfigurasi pemasangan rak 19 inci yang ada?
J: Ya, RH916TA dapat diintegrasikan ke dalam rak 19 inci standar menggunakan kit pemasangan yang ditentukan, atau dipasang langsung pada rel DIN baik dalam orientasi horizontal maupun vertikal.
Panduan Instalasi Lapangan
- Pastikan baseplate modular terpasang dengan aman pada rel DIN atau rak sebelum memasukkan modul.
- Verifikasi orientasi modul agar memungkinkan aliran udara yang memadai; pertahankan jarak minimal 50 mm di atas dan di bawah rakitan.
- Hubungkan semua kabel sinyal lapangan sesuai daftar kabel yang telah ditetapkan, pastikan pelindung sinyal di-ground-kan pada titik umum yang ditentukan untuk menjaga isolasi.
- Pasang modul dengan kuat ke konektor baseplate, pastikan mekanisme pengunci terpasang penuh untuk mengunci unit di tempatnya.
- Periksa LED status setelah instalasi untuk memastikan komunikasi bus dan aktivitas saluran berjalan dengan baik sebelum memulai komisioning sistem penuh.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
