Detail Produk
Ikhtisar Produk

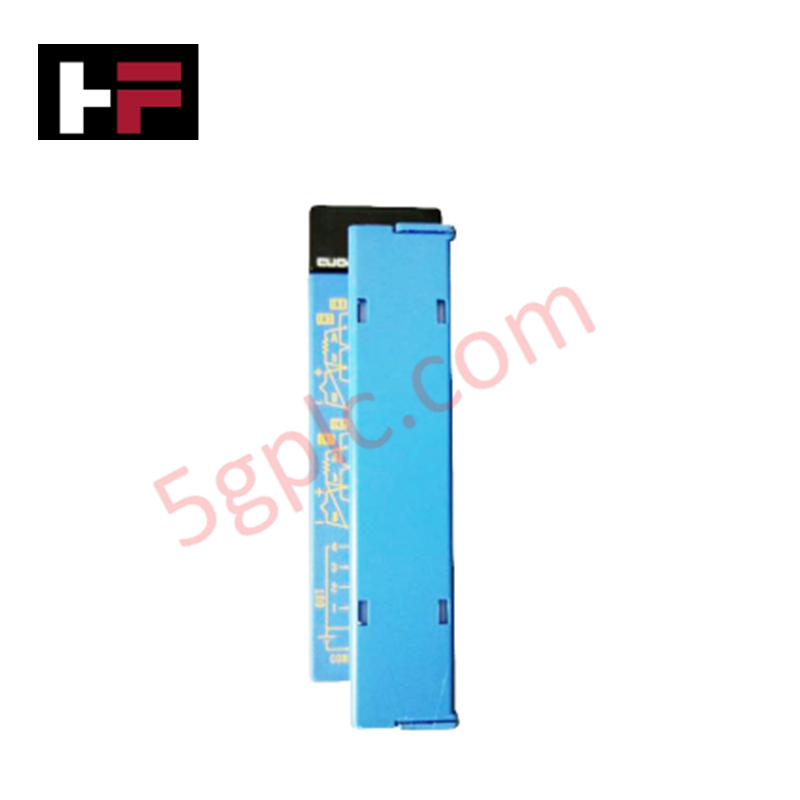

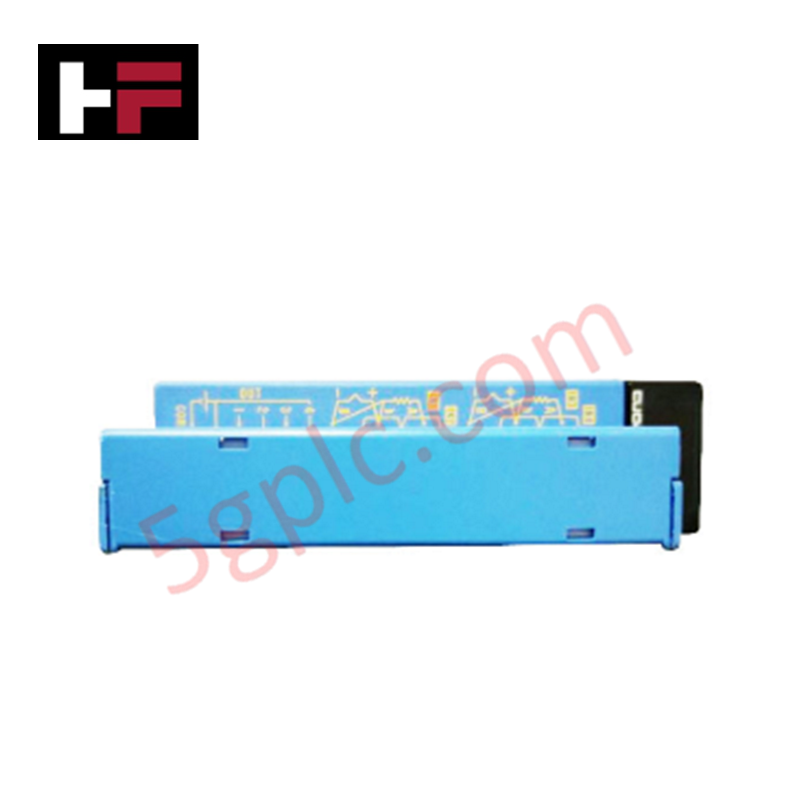

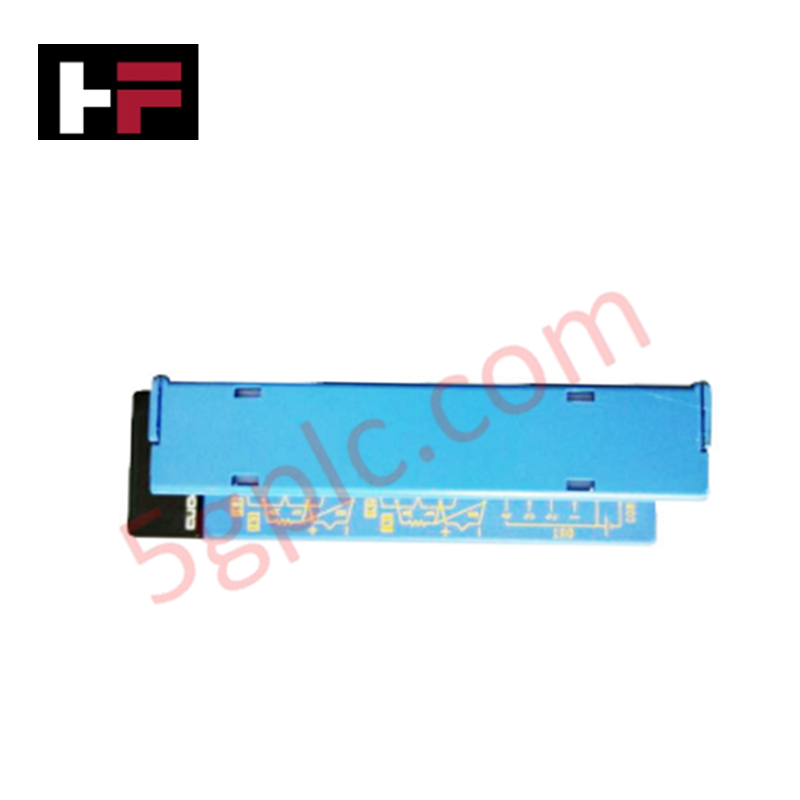

Yokogawa F3CU04-0S berfungsi sebagai Modul Kontrol Suhu dan PID khusus dalam sistem multi-kontroler FA-M3. Modul ini menjalankan algoritma termal kompleks secara mandiri dari CPU utama, memastikan regulasi proses lokal yang cepat. Kami menyediakan komponen ini sebagai 100% Baru dan Asli, memberikan pemodelan matematis yang tepat yang dibutuhkan untuk loop pemanasan dan pendinginan yang stabil dalam ekstrusi plastik, pengolahan kimia, dan pembuatan semikonduktor.
Rincian Nomor Bagian
| Kode | Spesifikasi | Detail |
| F3CU04 | Model Dasar | Modul Kontrol Suhu Multi-loop dan PID |
| -0 | Kode Tipe | Set fitur standar / Konfigurasi dasar |
| S | Kode Gaya | Revisi perangkat keras gaya S |
Spesifikasi Teknis
| Fitur | Detail |
| Konsumsi Arus | 460 mA pada 5 V DC |
| Kapasitas Alarm | 4 titik per loop (relay khusus untuk Alarm 1 & 2) |
| Logika Filter | Timer Penundaan Alarm Terintegrasi |
| Waktu Pemanasan | Minimum 30 menit untuk stabilitas presisi |
| Batas Perubahan Lingkungan | Maksimum 10°C/jam |
| Antarmuka Eksternal | Satu blok terminal 18 titik (sekrup M3.5) |
| Berat Pengiriman | 3,0 kg |
Keunggulan Teknik
-
Stabilitas Termal yang Dioptimalkan: F3CU04-0S menerapkan siklus pemanasan selama 30 menit untuk menstabilkan tegangan referensi internal. Protokol ini memastikan modul mencapai akurasi yang ditentukan sebelum loop kontrol mulai melakukan regulasi aktif, mencegah pergeseran proses di awal siklus.
-
Filter Alarm Transien: Timer penundaan alarm terintegrasi mencegah trip "gangguan" yang disebabkan oleh noise sinyal sesaat atau overshoot termal. Fitur ini memungkinkan proses berfluktuasi dalam toleransi sempit dan aman tanpa memicu penghentian sistem secara langsung.
-
Terminasi Mekanis yang Kokoh: Blok terminal 18 titik menggunakan sekrup M3.5, memberikan kapasitas torsi lebih tinggi dibandingkan penjepit pegas standar. Desain ini memastikan kabel lapangan tetap aman di lingkungan yang rentan terhadap getaran mekanis frekuensi tinggi.
-
Kompenasi Termal Ketat: Modul mengatur logika kompensasi internalnya untuk menangani perubahan suhu lingkungan hingga 10°C/jam. Kemampuan ini menjaga integritas loop PID bahkan saat kabinet kontrol berada dekat sumber panas yang berfluktuasi atau zona industri yang berangin.
FAQ
-
Apakah F3CU04-0S mendukung pemasangan vertikal?
Desain perangkat keras secara ketat mengharuskan orientasi vertikal dalam rak. Anda tidak boleh memasang modul ini secara horizontal atau terbalik, karena hal tersebut mengganggu konveksi alami yang diperlukan untuk mendinginkan sirkuit pemrosesan PID internal.
-
Bisakah saya menggunakan keempat titik alarm untuk memicu perangkat keras eksternal?
Modul menghitung empat titik alarm per loop; namun, hanya Alarm 1 dan 2 yang memiliki relay input khusus untuk switching fisik. Anda harus memproses Alarm 3 dan 4 melalui register PLC internal untuk interlock tingkat perangkat lunak.
-
Jenis kabel apa yang paling cocok untuk terminal sekrup M3.5?
Kami merekomendasikan menggunakan terminal crimp tipe cincin atau sepatu untuk blok 18 titik. Ini memastikan kontak permukaan maksimal dan mencegah kabel terurai, yang penting untuk menjaga jalur impedansi rendah yang dibutuhkan untuk pembacaan termokopel yang akurat.
-
Bagaimana modul ini menangani kegagalan sensor?
F3CU04-0S menyertakan logika deteksi burnout. Jika sensor gagal atau kabel putus, algoritma PID segera beralih ke nilai output "aman" yang telah ditentukan atau memicu relay Alarm 1 untuk memberi sinyal kesalahan perangkat keras kepada operator.
