Detail Produk

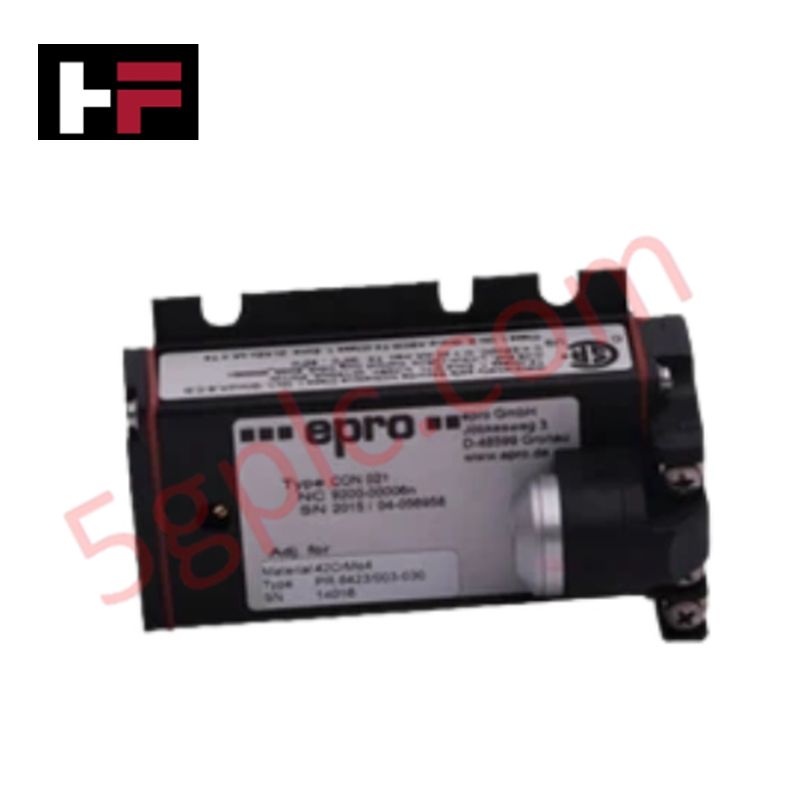

Dikonfigurasi untuk pemantauan perpindahan poros presisi pada mesin berputar, Epro PR6426/010-140 + CON011/916-120 (Sensor Arus Eddy PR6426/010-140) menyediakan eksekusi listrik fisik langsung untuk mengukur getaran radial dan aksial relatif poros. Sistem ini menggunakan induksi elektromagnetik untuk menghasilkan output tegangan linier yang sebanding dengan celah antara ujung probe 8 mm dan target konduktif yang diamati, memfasilitasi penilaian dinamika rotor secara kontinu melalui antarmuka kabel ekstensi sepanjang 120 meter.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | PR6426/010-140 + CON011/916-120 |
| Merek | Epro |
| Suhu Operasi | -35 hingga 150 derajat C (Probe) |
| Konsumsi Daya | -24 V DC (± 1%) |
| Sensitivitas | 8,0 V/mm |
| Rentang Linier | 2,0 mm |
Skala Probe Arus Eddy dan Dinamika Rotor
Sistem PR6426 dirancang untuk memberikan output sinyal linier di seluruh rentang pengukuran transduser yang ditentukan sebesar 2,0 mm. Skala probe arus eddy yang tepat diperlukan untuk menjaga akurasi data getaran saat dihubungkan dengan instrumen pemantauan. Selama pengoperasian awal, operator harus melakukan validasi tegangan celah terhadap target -10 VDC, memastikan ujung probe diposisikan dalam segmen linier kurva sensitivitas transduser. Kalibrasi ini penting untuk menangkap dinamika rotor yang akurat, termasuk orbit dan eksentrisitas poros, sambil meminimalkan pengaruh keterbatasan penekanan cross-talk dalam konfigurasi array multi-probe.
Pertanyaan yang Sering Diajukan (FAQ)
T: Apa dampak panjang kabel 120 meter terhadap fidelitas sinyal?
J: Sistem dirancang untuk mengompensasi karakteristik impedansi kabel ekstensi 120 meter. Pastikan model transduser spesifik sesuai dengan impedansi kabel untuk mencegah pelemahan sinyal dan degradasi respons frekuensi dalam rentang 0 hingga 10.000 Hz.
T: Bagaimana cara memvalidasi tegangan celah saat instalasi di lokasi?
J: Gunakan multimeter digital impedansi tinggi untuk mengukur tegangan output pada antarmuka sistem pemantauan. Sesuaikan jarak probe dari target poros hingga output menunjukkan -10 VDC, yang merupakan titik tengah rentang operasi linier.
Panduan Instalasi Lapangan
- Periksa ujung probe 8 mm dari kerusakan mekanis atau serpihan logam yang dapat menyebabkan non-linieritas pada sinyal output.
- Pasang probe pada braket pemasangan yang kaku untuk mencegah getaran resonan yang dapat mencemari data perpindahan.
- Hubungkan kabel koaksial menggunakan konektor CON011 yang disediakan, pastikan semua sambungan terlindung dan dibumikan di titik masuk rak untuk meminimalkan interferensi elektromagnetik.
- Rutekan kabel 120 meter melalui saluran khusus yang tidak terbuat dari logam jika memungkinkan untuk menjaga integritas sinyal dan menghindari kopling induktif dengan saluran listrik tegangan tinggi.
- Lakukan pemeriksaan kalibrasi statis skala penuh setelah instalasi untuk memastikan output perpindahan tetap konsisten dengan pengukuran celah target.
