Detail Produk

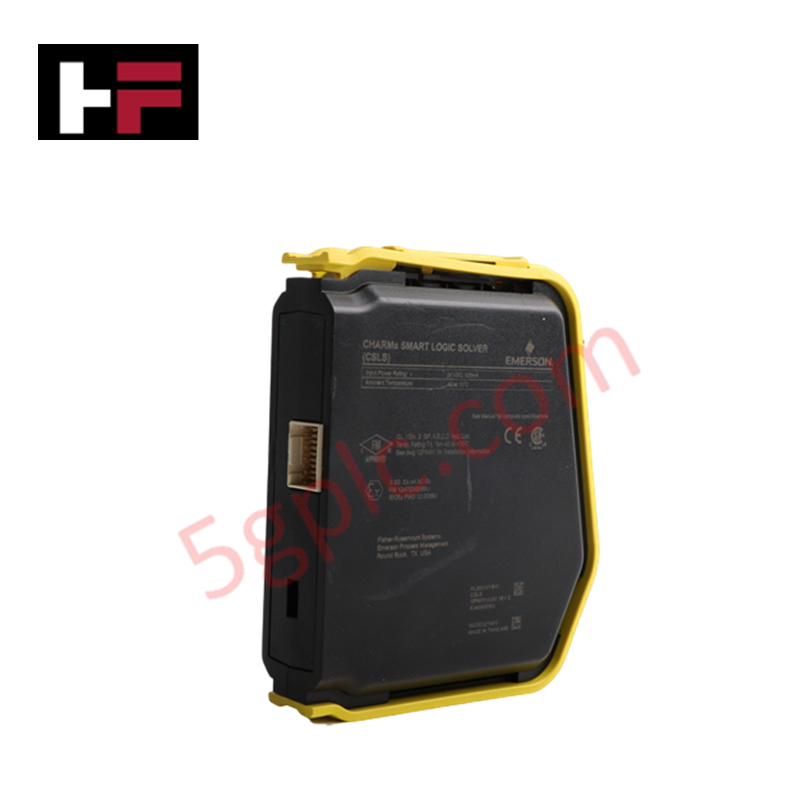

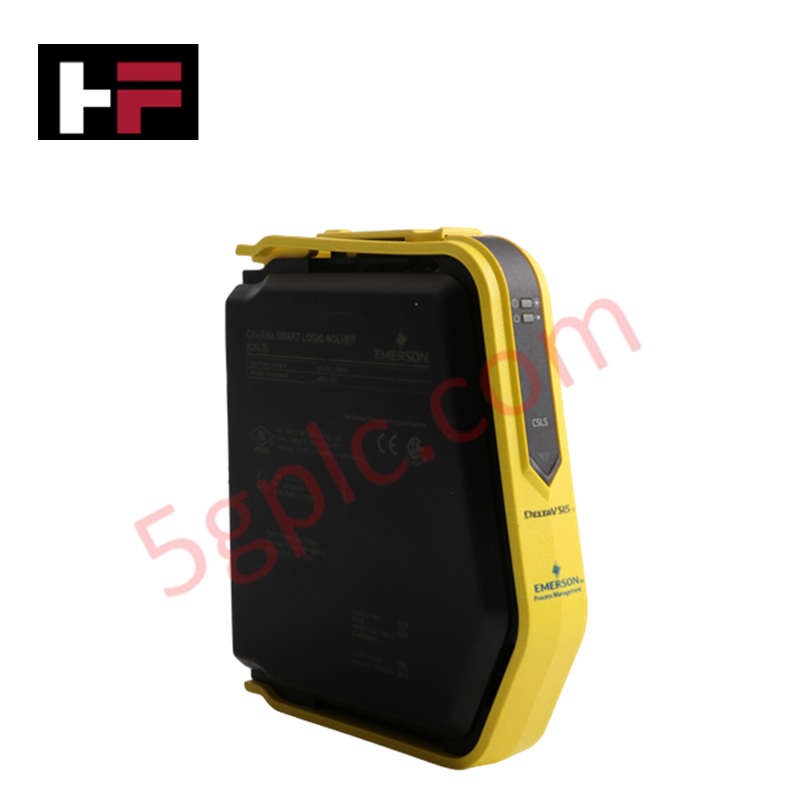

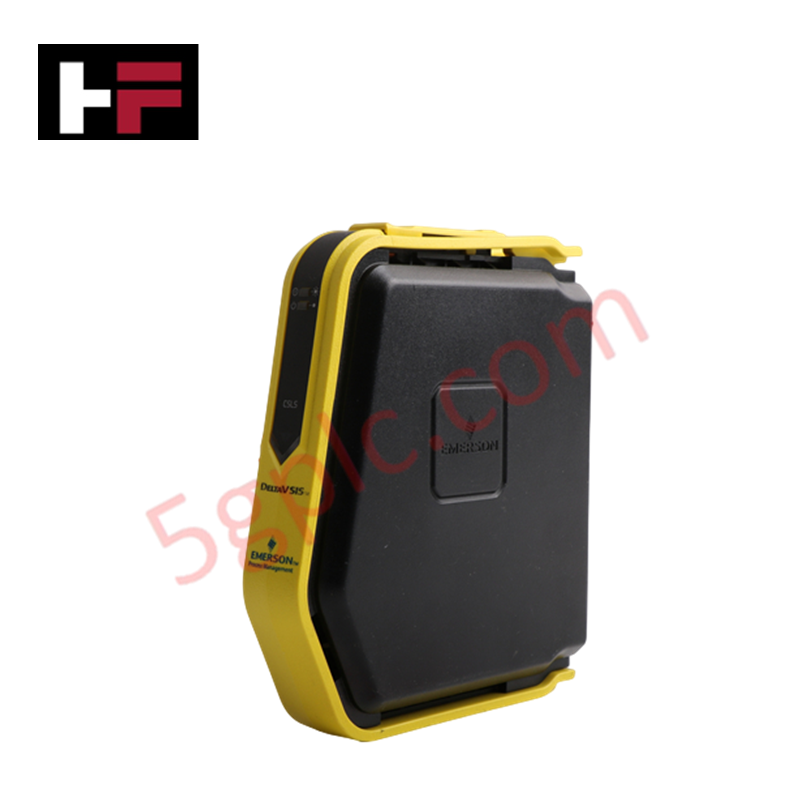

Dirancang untuk eksekusi logika keselamatan kepadatan tinggi dalam topologi kontrol terdistribusi DeltaV, Emerson KL2001X1-BA1 (KL2001X1-BA1 CHARMs Smart Logic Solver) menyediakan eksekusi fisik/elektrik langsung. Subrangkaian pemrosesan lokal ini memindai register sinyal elektronik di seluruh Modul Karakterisasi lokal (CHARMs), menjalankan persamaan interlock keselamatan yang diprogram melalui infrastruktur backplane khusus untuk mengendalikan elemen lapangan aktif.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
| Model | KL2001X1-BA1 |
| Merek | Emerson |
| Asal | USA |
| Berat | 0,55 kg |
| Dimensi | Jejak dasar pemecah logika pintar CHARMs standar |
| Suhu Operasi | -40 derajat C hingga +70 derajat C |
| Konsumsi Daya | +24 VDC pada daya input 325 mA |
| Kapasitas Logika | Eksekusi matriks logika keselamatan lokal |
| Ketahanan Guncangan | 10g gelombang sinus 1/2 selama 11 ms |
| Ketahanan Getaran | 1 mm puncak-ke-puncak dari 2 hingga 13,2 Hz; 0,7g dari 13,2 hingga 150 Hz |
| Kontaminan Udara | Kepatuhan ISA-S71.04-1985 Kelas G3 |
| Kelembaban Relatif | 5% hingga 95% tanpa kondensasi |
Matriks Isolasi Kanal-ke-Kanal
Eksekusi mekanis dari pemecah logika keselamatan elektronik ini menggunakan lapisan sirkuit internal khusus untuk mengatur siklus pemindaian waktu nyata. Struktur komponen menerapkan matriks isolasi kanal-ke-kanal yang komprehensif di seluruh tautan IO periferal yang dipetakan, melindungi register pemrosesan dalam dari penurunan tegangan luar. Desain elektronik ini memblokir interferensi loop lapangan dan membatasi degradasi sinyal di seluruh jalur protokol loop 4-20 mA HART aktif yang terhubung ke pelat dasar arsitektur.
Pertanyaan yang Sering Diajukan
T: Apakah perangkat keras pemecah logika pintar ini mendukung prosedur hot-swap berkelanjutan selama operasi aktif?
J: Ya. Subrangkaian ini dirancang untuk operasi hot-swap redundan, memungkinkan pengeluaran dan penggantian kartu perangkat keras tunggal sementara kartu mitra redundan menangani eksekusi logika keselamatan online tanpa menambah penundaan pemrosesan transisi.
T: Apa yang menentukan respons fungsional modul saat terjadi kehilangan daya input?
J: Monitor jalur perangkat keras internal terus memantau daya input +24 VDC mentah. Jika indikator pasokan jalur turun melewati ambang eksekusi yang telah ditetapkan, kartu memicu pergeseran register status fail-safe segera sebelum memori logika dimatikan.
Panduan Instalasi Lapangan
-
Penjajaran Jalur Pelat Dasar: Ratakan konfigurasi terminal pin belakang pemecah logika dengan tepat pada rel slot target di dasar pembawa CHARMs horizontal. Tekan lurus ke bawah hingga klip penahan struktural terkunci erat di atas stud rangka.
-
Terminasi Pelindung Utama: Rute semua pelindung kabel pemancar kontinu langsung ke jaringan batang pembumian utama kabinet. Menerapkan metode pembumian titik tunggal mencegah kebisingan frekuensi rendah yang menyebabkan penyimpangan pengukuran di seluruh loop aktif.
-
Parameter Crimp Kabel Pasokan: Masukkan semua jalur pasokan daya +24 VDC sepenuhnya ke dalam selongsong colokan penjepit sekrup. Kencangkan sambungan sesuai spesifikasi pabrik untuk menghilangkan anomali resistansi kontak lokal.
-
Kontrol Enklosur Situs Korosif: Untuk instalasi lapangan yang melacak konsentrasi kimia ambien tinggi, tempatkan rangka di dalam kabinet industri bertekanan positif yang tertutup untuk memastikan operasi berkelanjutan dalam parameter Kelas G3.
