Detail Produk

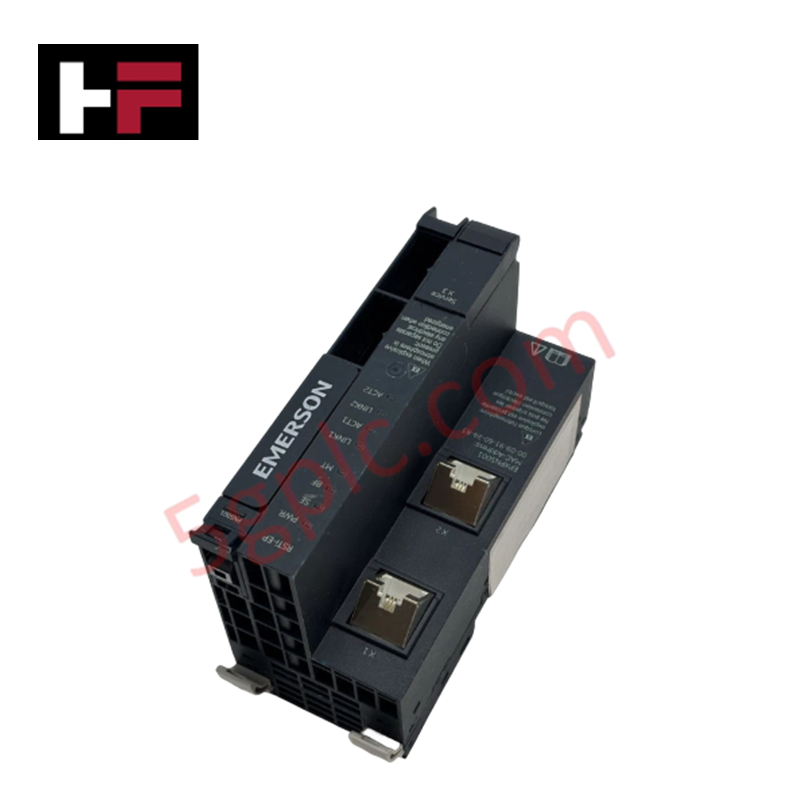

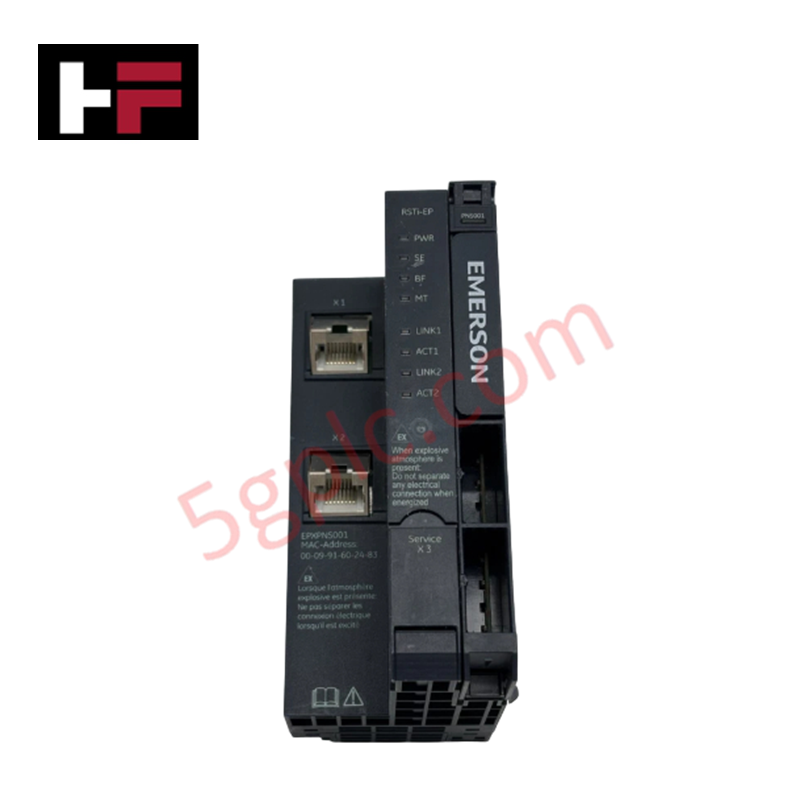

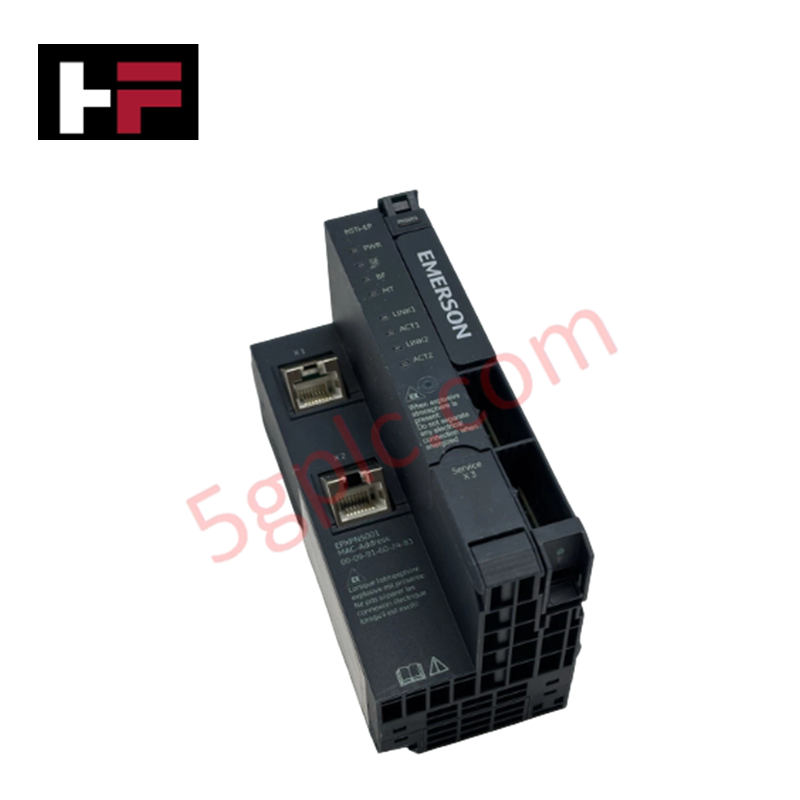

Dikonfigurasi untuk integrasi jaringan fieldbus pada platform PACSystems RSTi-EP, Emerson EPXPNS001 (EPXPNS001 Pemindai PROFINET) menyediakan eksekusi fisik/elektrik langsung. Perangkat ini membangun transfer data deterministik berkecepatan tinggi antara pengendali pusat dan hingga 64 modul I/O lokal melalui dua antarmuka RJ-45.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | EPXPNS001 |
| Merek | Emerson |
| Model Dasar | EPXPNS001 |
| Asal | AS |
| Berat | 220 g (7.76 oz) |
| Dimensi | 52 mm x 76 mm x 120 mm |
| Suhu Operasional | -20 hingga +60 deg C (-4 hingga +140 deg F) |
| Konsumsi Daya | Konsumsi arus dari jalur sistem (ISYS): 116 mA |
| Tegangan Catu Daya | Sistem/Input/Output: 20.4 VDC hingga 28.8 VDC |
| Protokol Fieldbus | Perangkat I/O PROFINET Versi 2.3 Kelas C (IRT, RT) |
| Antarmuka Fisik | 2 port RJ-45, antarmuka konfigurasi Micro USB 2.0 |
| Laju Transfer | Fieldbus: maks. 100 Mbps; Bus Sistem: maks. 48 Mbps |
| Citra Proses | Input maks. 512 byte, output maks. 512 byte |
| Kapasitas Modul Maks. | Hingga 64 modul I/O aktif |
| Arus Feed-in | Maks. 10 A untuk modul input, maks. 10 A untuk modul output |
| Kelembapan Relatif | 5% hingga 95% tanpa kondensasi (DIN EN 61131-2) |
Jaringan Deterministik Profinet / EtherNet/IP dan Penskalaan Kepadatan I/O
EPXPNS001 Pemindai PROFINET mempertahankan profil komunikasi deterministik menggunakan protokol PROFINET Versi 2.3 Kelas C (RT/IRT) dengan laju pembaruan yang dapat dipilih hingga 1 ms. Dengan dukungan topologi cincin Media Redundancy Protocol (MRP), modul ini menangani pertukaran citra proses hingga 512 byte input dan 512 byte output. Kepadatan I/O dapat ditingkatkan dengan mengelola hingga 64 slice lokal, menjembatani lalu lintas jaringan berkecepatan tinggi 100 Mbps ke bus sistem lokal RSTi-EP berkecepatan 48 Mbps melalui lapisan fisik yang terisolasi secara galvanis.
Pertanyaan yang Sering Diajukan
T: Berapa laju pembaruan I/O PROFINET minimum yang diperlukan untuk pengoperasian tanpa hentakan dalam topologi cincin MRP?
J: Laju pembaruan I/O minimum yang direkomendasikan untuk pengalihan tanpa hentakan dalam konfigurasi cincin Media Redundancy Protocol (MRP) adalah 32 ms atau lebih lambat untuk pemindai EPXPNS001.
T: Bagaimana indikator LED PWR, SF, dan BF mencerminkan status operasional perangkat keras?
J: LED PWR hijau menyala terus menunjukkan catu daya logika aktif; LED SF merah menyala terus menunjukkan gangguan sistem, kesalahan modul pemindai, atau mode pemaksaan aktif; sedangkan LED BF merah menyala terus menandakan hilangnya koneksi fisik ke jaringan fieldbus.
T: Rentang ukuran kawat apa yang didukung oleh terminal koneksi bergaya pegas?
J: Terminal bergaya pegas menerima konduktor berkawat tunggal atau kawat halus dengan luas penampang mulai dari 0.14 mm2 hingga 1.5 mm2 (AWG 26 hingga AWG 16).
Panduan Pemasangan di Lapangan
- Pasang pemindai pada rel DIN standar 35 mm di dalam penutup panel industri yang terlindungi.
- Sambungkan kabel catu daya 20.4 VDC hingga 28.8 VDC ke terminal pegas, dengan memastikan panjang pengupasan kabel yang sesuai untuk ukuran 0.14 mm2 hingga 1.5 mm2.
- Masukkan kabel jaringan Ethernet RJ-45 ke Port 1 dan Port 2 hingga tab pengunci terpasang dengan aman.
- Sejajarkan konektor slice modul I/O RSTi-EP yang berdekatan, lalu geser modul dengan kuat ke sisi kanan pemindai untuk menghubungkan bus sistem internal.
- Sambungkan terminal pembumian fungsional ke rel pembumian penutup utama untuk memastikan imunitas penuh terhadap derau dan penekanan lonjakan tegangan.
