Detail Produk

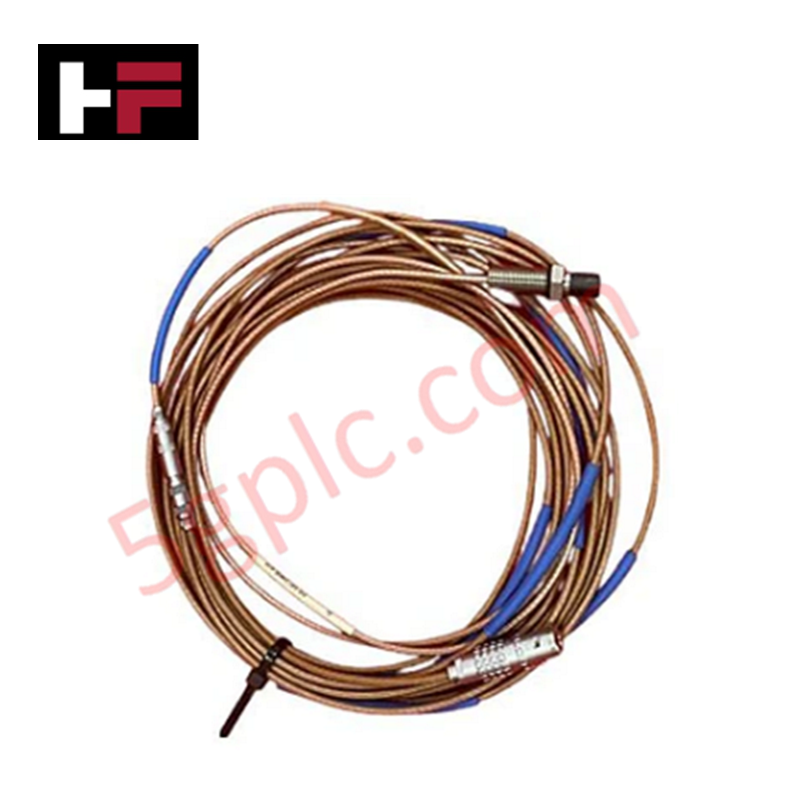

Dikonfigurasi untuk pengukuran tanpa kontak getaran poros radial dan aksial serta posisi dinamis, Emerson Epro PR6423/10R-131-CN (PR6423/10R-131-CN Sensor Eddy Current) menyediakan eksekusi sinyal fisik langsung. Transduser ini mendeteksi variasi impedansi target untuk menghasilkan sinyal tegangan analog resolusi tinggi guna evaluasi diagnostik real-time pada mesin berputar.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | PR6423/10R-131-CN |
| Merek | Emerson (Epro) |
| Asal | Subjek sertifikat asal |
| Berat | 0,1 kg |
| Dimensi | Diameter sensor 8 mm |
| Suhu Operasi | -35 °C hingga +200 °C |
| Konsumsi Daya | Tergantung pada konverter antarmuka |
| Jangkauan Pengukuran | 2 mm |
| Faktor Skala | 8 V/mm (203,2 mV/mil) |
| Kelas Perlindungan | IP66 |
Skala Probe Eddy-Current dan Dinamika Rotor
Integritas pengukuran Emerson Epro PR6423/10R-131-CN secara inheren terkait dengan skala probe yang tepat terhadap target poros ferromagnetik AISI 4140. Untuk mempertahankan karakteristik output linier yang didefinisikan oleh Faktor Skala Inkremental, sensor harus dipasang dengan celah udara nominal 0,5 mm. Validasi tegangan celah diperlukan saat commissioning untuk memastikan probe beroperasi dalam segmen linier kurva transduser. Pemantauan dinamika rotor yang efektif juga memerlukan penekanan cross-talk yang ketat dengan menjaga jarak fisik yang cukup antara probe yang berdekatan, mencegah interferensi dari medan magnet frekuensi pembawa yang tumpang tindih.
Pertanyaan yang Sering Diajukan
T: Apakah sensor ini kompatibel dengan bahan target selain baja ferromagnetik?
J: Tidak, sensor dikalibrasi pabrik secara eksklusif untuk baja 42CrMo4 atau AISI 4140. Penggunaan bahan dengan permeabilitas magnetik atau konduktivitas listrik berbeda akan menyebabkan non-linieritas dan menurunkan akurasi pengukuran.
T: Bisakah panjang kabel diubah tanpa mengkalibrasi ulang sistem?
J: Tidak, sensor dan kabel berfungsi sebagai rangkaian yang disetel. Mengubah panjang kabel mengubah beban kapasitif dan induktif, yang menggeser frekuensi pembawa dan memerlukan kalibrasi ulang konverter sinyal.
T: Apa risiko mengoperasikan ujung sensor melebihi batas 200 °C?
J: Paparan suhu di atas 200 °C akan menyebabkan degradasi termal pada ujung PEEK dan potting koil internal, yang mengakibatkan ketidakstabilan sinyal, drift kalibrasi, dan kegagalan dini segel hermetik.
Panduan Instalasi Lapangan
- Pemasangan: Pasang sensor pada braket kaku yang terisolasi dari getaran menggunakan bodi berulir stainless steel. Pastikan muka sensor tegak lurus terhadap garis tengah poros untuk mencegah kesalahan geometris.
- Pembumian: Rute kabel sinyal melalui pipa logam yang dibumikan. Terminasi pelindung kabel pada terminal ground instrumen tunggal dan khusus untuk meminimalkan loop ground dan noise frekuensi tinggi.
- Penyesuaian Celah: Gunakan feeler gauge non-konduktif untuk mengatur celah udara awal 0,5 mm. Verifikasi tegangan output di terminal konverter sebelum mengunci mur pemasangan.
- Lingkungan: Pastikan konektor ditempatkan dalam enclosure yang sesuai dengan IP66 atau lebih tinggi, terlindung dari semprotan langsung atau partikel atmosfer berbahaya.
