Detail Produk

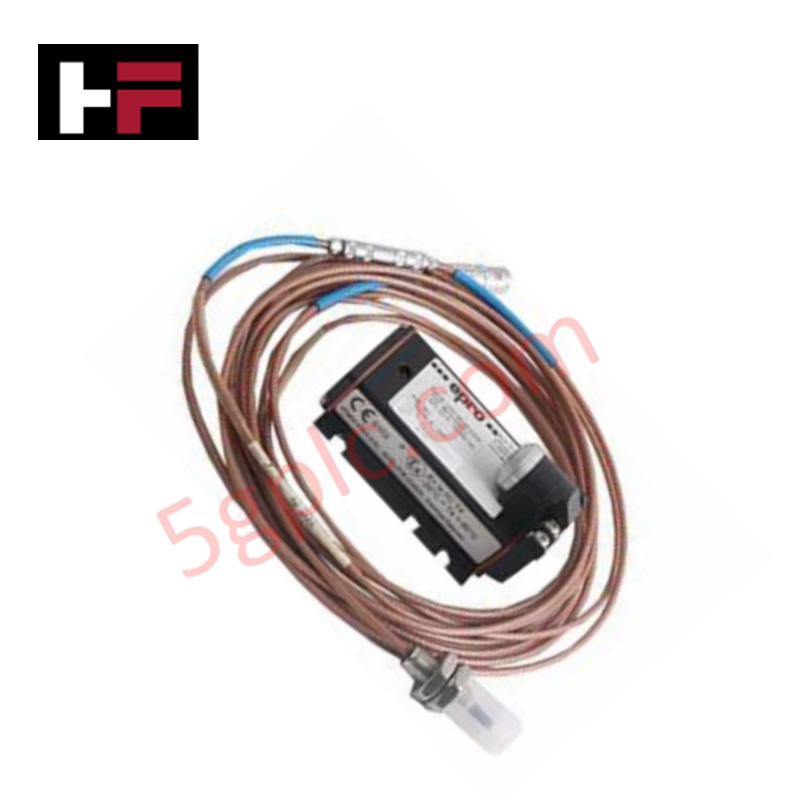

Dikonfigurasi untuk pengukuran perpindahan frekuensi tinggi dalam sistem pemantauan turbomachinery, EMERSON EPRO PR6423/10R-030-CN (PR6423/10R-030-CN) transduser yang dipasangkan dengan konverter sinyal CON021 menyediakan eksekusi fisik/elektrik langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | PR6423/10R-030-CN + CON021 |
| Merek | EMERSON EPRO |
| Asal | Jerman |
| Berat | Perkiraan 0,22 kg (Gabungan) |
| Dimensi | Probe: diameter 8 mm; Konverter: housing LMgSi 0,5 F22 |
| Suhu Operasi | -30 °C hingga +100 °C (Konverter); -35 °C hingga +200 °C (Sensor) |
| Konsumsi Daya | -23 VDC hingga -32 VDC |
| Rentang Pengukuran | 2 mm |
Validasi Tegangan Celah (-10 VDC target)
Sistem menggunakan rangkaian osilator untuk menggerakkan probe transduser, menciptakan medan elektromagnetik untuk deteksi perpindahan. Untuk memastikan linearitas yang akurat, sistem memerlukan validasi tegangan celah yang tepat selama pemasangan. Konverter memusatkan karakteristik outputnya pada target nominal -10 VDC, yang mewakili titik tengah celah pengukuran fisik. Pemeliharaan baseline -10 VDC ini wajib untuk pelacakan sinyal yang akurat; penyimpangan signifikan menunjukkan kesalahan penyelarasan mekanis, saturasi transduser, atau degradasi permukaan target konduktif.
Pertanyaan yang Sering Diajukan
T: Apa arti mekanis dari celah udara awal 0,5 mm?
J: Celah udara awal 0,5 mm menetapkan jarak acuan antara ujung probe dan poros target. Posisi ini memastikan sinyal output tetap dalam wilayah linear terkalibrasi dari konverter CON021, memberikan sensitivitas optimal untuk pengukuran perpindahan statis dan dinamis.
T: Apakah konverter CON021 dapat dipasang langsung pada casing mesin?
J: CON021 memiliki rating perlindungan IP20 dan dirancang untuk pemasangan panel. Harus dipasang dalam kotak pelindung atau kotak sambungan untuk mencegah paparan terhadap kontaminan lingkungan, kelembapan, atau serpihan logam.
Panduan Instalasi Lapangan
- Pasang probe transduser pada braket kaku yang terisolasi getaran untuk meminimalkan kebisingan mekanis eksternal dan mencegah kelelahan housing selama operasi mesin.
- Pastikan permukaan target pengukuran terbuat dari baja feromagnetik (misalnya 42CrMo4) dan bebas dari lapisan non-konduktif untuk menjaga konduktivitas listrik.
- Tetapkan celah udara nominal 0,5 mm menggunakan feeler gauge non-logam untuk mencegah kerusakan fisik pada ujung sensor.
- Rutekan kabel sinyal melalui conduit logam yang di-grounding, jaga agar jalur terpisah secara fisik dari jalur suplai motor AC arus tinggi untuk mengurangi interferensi elektromagnetik eksternal.
- Terminasi pelindung sinyal hanya pada rak sistem pemantauan (DCS/TSI) untuk mencegah injeksi arus ground-loop ke dalam rangkaian konverter CON021.
