Detail Produk
Emerson EPRO CON010+PR6426/010-140, yang juga tercatat sebagai Sistem Sensor Arus Eddy CON010+PR6426/010-140, berfungsi sebagai komponen perangkat keras khusus untuk pengukuran perpindahan poros non-kontak dalam sistem pemantauan turbomachinery.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | CON010+PR6426/010-140 |
| Merek | Emerson EPRO |
| Model Dasar | CON010+PR6426/010-140 |
| Asal | Jerman |
| Berat | Sekitar 1,4 kg |
| Dimensi | Diameter kepala sensor 32 mm |
| Suhu Operasi | -35 hingga +180 derajat C (lonjakan singkat hingga +200 derajat C) |
| Konsumsi Daya | Ditambahkan daya melalui koneksi loop konverter |
| Komponen Sistem | Probe PR6426, kabel ekstensi, konverter CON010 |
| Rentang Pengukuran | +/-4.0 mm (+/-0.157 in) |
| Rentang Linear | 0 hingga 20 mm |
| Sensitivitas | 2 V/mm (50.8 mV/mil), maks. +/-1.5% |
| Akurasi | +/-0.1 mm |
| Keterulangan | +/-0.05 mm |
| Material Target | Baja feromagnetik (42CrMo4 / AISI 4140) |
| Batas Target | Diameter poros min. >=200 mm, kecepatan permukaan maks. 2500 m/s |
| Jenis Konektor | Konektor kelas industri LEMO |
| Guncangan & Getaran | 5 g pada 60 Hz, 25 derajat C |
Penskalaan Probe Arus Eddy dan Validasi Tegangan Celah
Sistem CON010+PR6426/010-140 mengandalkan penskalaan probe arus eddy yang presisi untuk mengubah perubahan medan magnet frekuensi tinggi menjadi keluaran tegangan analog standar. Selama penyiapan fisik, validasi tegangan celah menargetkan tegangan offset DC nominal untuk memverifikasi jarak mekanis yang belum dikalibrasi antara ujung probe 32 mm dan material poros target. Penyiapan celah nol yang tepat menekan crosstalk sinyal dan mempertahankan sensitivitas linear sebesar 2 V/mm di seluruh rentang pengukuran dinamis +/-4.0 mm.
Pertanyaan yang Sering Diajukan
T: Komponen apa saja yang membentuk rangkaian pengukuran sistem CON010+PR6426/010-140 lengkap?

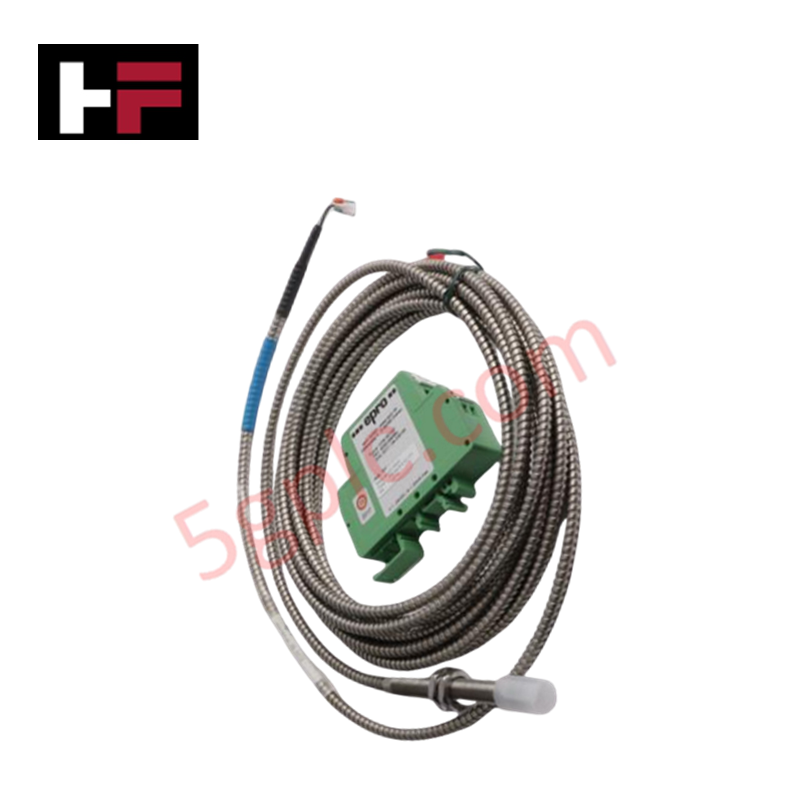

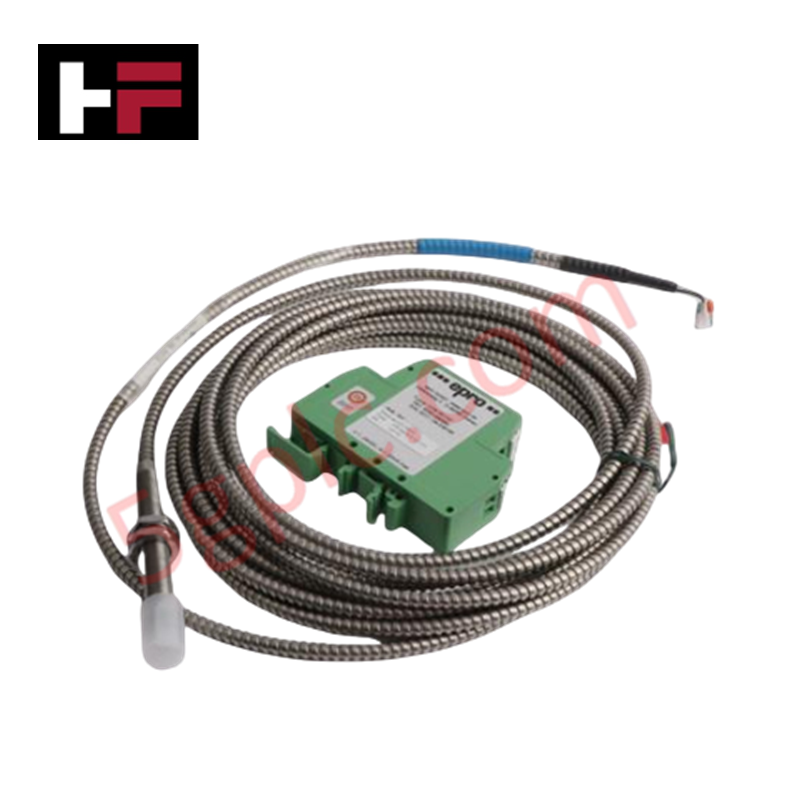

J: Sistem ini terdiri dari tiga komponen fisik yang dipasangkan: kepala probe non-kontak PR6426/010-140, kabel ekstensi dengan konektor industri LEMO, dan modul konverter sinyal CON010.
T: Berapa batas termal kepala probe selama pengoperasian di dekat casing turbin yang panas?
J: Kepala probe beroperasi terus-menerus dalam rentang suhu -35 hingga +180 derajat C, dengan toleransi lonjakan termal jangka pendek hingga +200 derajat C.
T: Parameter poros target apa yang diperlukan untuk mempertahankan kalibrasi sinyal linear?
J: Kalibrasi memerlukan material target baja feromagnetik (42CrMo4 / AISI 4140) dengan diameter poros minimum 200 mm atau lebih.
Panduan Instalasi Lapangan
- Pasang kepala probe 32 mm ke braket casing mesin menggunakan fixture berulir yang telah dikalibrasi.
- Ukur celah fisik statis saat tidak diberi daya, lalu sesuaikan kedalaman probe hingga keluaran sinyal sesuai dengan baseline tegangan celah DC yang diperlukan.
- Sambungkan kabel probe ke konverter CON010 menggunakan kabel ekstensi LEMO, pastikan konektor terpasang sepenuhnya dan terlindung dari paparan oli.
- Arahkan kabel sinyal menjauh dari kabel motor bertegangan tinggi dan kabel variable frequency drive untuk mencegah interferensi elektromagnetik.
- Amankan pelindung kabel lapangan ke blok pembumian sistem satu titik di ujung rak pemantauan.
