Detail Produk

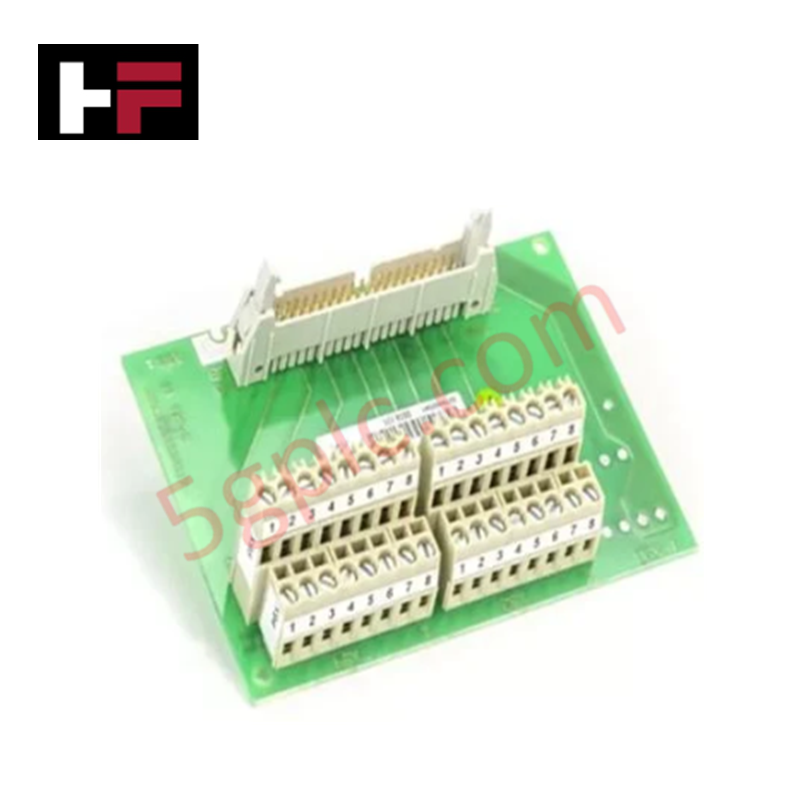

ABB DSTA 171 3BSE018311R1 berfungsi sebagai DSTA 171 Connection Unit utama yang digunakan untuk melakukan terminasi sinyal lapangan dan konversi pengkabelan pada platform ABB Advant Master Process Control System. Dirancang khusus untuk terhubung dengan papan output analog DSAO 120A, unit ini menjembatani pengkabelan kontrol lapangan dengan kabel I/O sistem melalui blok terminal sekrup khusus dan konektor pita multi-pin.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DSTA 171 3BSE018311R1 |
| Merek | ABB |
| Asal | Swedia |
| Jenis Produk | Connection Units |
| Modul Terkait | Papan Output Analog DSAO 120A |
| Aplikasi Sinyal | Terminasi Output Analog |
| Dimensi | 234 mm x 99 mm x 45 mm |
| Berat Bersih | 0.12 kg |
| Suhu Operasional | 0 hingga +55 derajat C (suhu lingkungan panel standar) |
| Konsumsi Daya | Perangkat keras terminasi pasif (tidak mengonsumsi daya backplane) |
Kecepatan Komunikasi Bus Backplane dan Eksekusi Deterministik
Saat berfungsi sebagai komponen terminasi pasif, connection unit menjaga integritas perutean sinyal antara aktuator lapangan dan kartu DSAO 120A utama, serta mempertahankan kecepatan komunikasi bus backplane yang optimal di seluruh rak pengontrol. Impedansi jalur sinyal yang stabil menjaga propagasi sinyal analog rendah derau melalui jaringan deterministik Profinet dan EtherNet/IP, mendukung penskalaan kepadatan I/O di seluruh sistem serta memastikan kompatibilitas flash firmware perangkat keras antara node Advant Controller lama dan terbaru.
Pertanyaan yang Sering Diajukan
T: Apakah connection unit DSTA 171 memerlukan sambungan catu daya eksternal?
J: Tidak, unit ini beroperasi sebagai papan terminal pasif dan mengarahkan daya loop atau sinyal output secara langsung antara papan DSAO 120A dan perangkat lapangan.
T: Bagaimana DSTA 171 dihubungkan ke modul output analog DSAO 120A?
J: Interkoneksi dilakukan menggunakan kabel pita sistem pra-rakit yang dipasangkan ke header multi-pin pada rakitan terminal DSTA 171.
Panduan Instalasi Lapangan
- Pemasangan Panel: Kencangkan rangka DSTA 171 dengan aman ke rel DIN atau pelat pemasangan enclosure menggunakan perangkat keras standar untuk mencegah pergeseran.
- Sambungan Kabel Sistem: Hubungkan kabel sistem multi-pin dari modul output analog DSAO 120A langsung ke header onboard yang sesuai hingga terkunci sepenuhnya.
- Pengkabelan Terminal Lapangan: Kupas kabel analog lapangan sesuai panjang yang ditentukan dan masukkan ke terminal sekrup, lalu kencangkan dengan baik untuk memastikan kontak listrik yang kuat.
- Terminasi Shield: Hubungkan kabel pembuangan shield kabel analog langsung ke rel pembumian yang ditentukan pada papan terminasi untuk mencegah kopling EMI.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
