Detail Produk
Deskripsi Produk

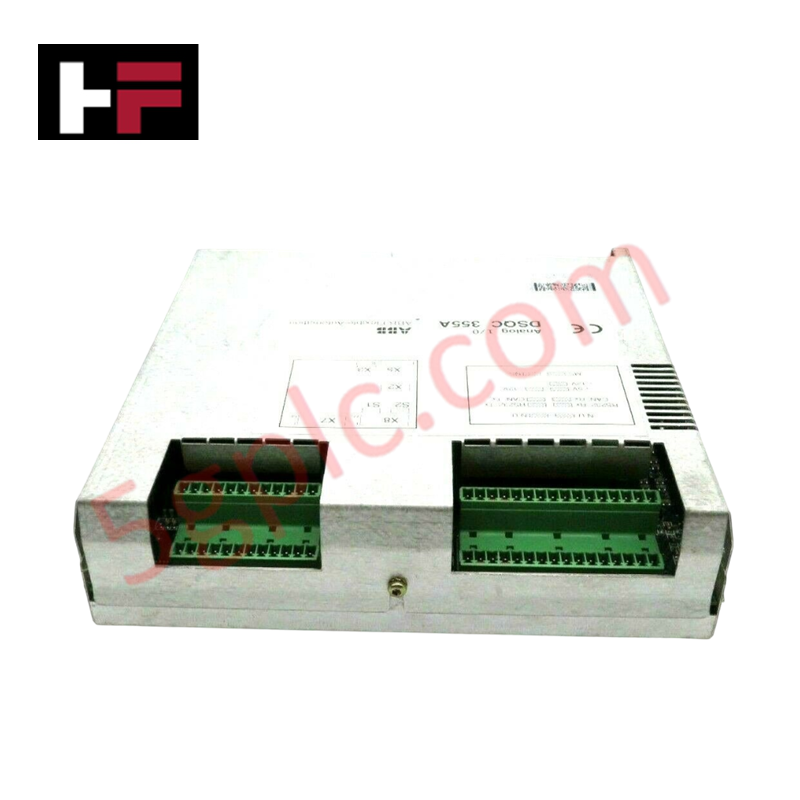

DSQC 355A (3HNE 00554-1) adalah papan ekspansi analog presisi tinggi yang dirancang untuk platform kontrol robot ABB IRC5. Modul ini berfungsi sebagai antarmuka pemrosesan sinyal canggih, memungkinkan pengontrol robot untuk menginterpretasikan data lingkungan yang kompleks dan mengendalikan drive kecepatan variabel eksternal atau katup proporsional. Dengan menyediakan konversi sinyal resolusi tinggi, DSQC 355A (3HNE 00554-1) memastikan sistem robotik dapat menjalankan tugas-tugas halus yang memerlukan lebih dari logika biner sederhana, seperti penginderaan gaya, pemantauan tekanan, atau pengeluaran presisi.
Dirancang untuk ketahanan industri, papan ini terintegrasi dengan mulus ke dalam tulang punggung komunikasi internal IRC5. Ini menyediakan waktu respons latensi rendah yang diperlukan untuk penyesuaian proses secara real-time, menjadikannya komponen penting untuk sel robotik canggih dalam manufaktur otomotif dan dirgantara.
Spesifikasi Teknis
-
Produsen: ABB
-
Penamaan Model: DSQC 355A
-
Nomor Bagian: 3HNE 00554-1
-
Saluran Masukan Analog: 8 Diferensial/Tunggal
-
Saluran Keluaran Analog: 4
-
Rentang Sinyal Masukan: -10 V hingga +10 V DC
-
Rentang Sinyal Keluaran: 0 V hingga 10 V DC
-
Resolusi ADC/DAC: 12-bit
-
Akurasi Statis: ±0,5% dari skala penuh
-
Frekuensi Penyegaran: 10 ms (waktu siklus standar)
-
Antarmuka Sistem: Koneksi bus internal untuk pengontrol IRC5
Aplikasi Operasional
DSQC 355A (3HNE 00554-1) biasanya digunakan dalam aplikasi yang memerlukan loop umpan balik kontinu. Ini banyak digunakan untuk mengendalikan parameter pengelasan busur, memantau tingkat vakum dalam penanganan material, dan mengelola sensor torsi dalam perakitan presisi. Kemampuannya untuk menangani rentang masukan bipolar (-10V hingga +10V) membuatnya sangat serbaguna untuk berinteraksi dengan berbagai sensor industri.
FAQ
Bagaimana kalibrasi sinyal dilakukan untuk DSQC 355A?
Kalibrasi untuk DSQC 355A (3HNE 00554-1) dikelola melalui sistem operasi RobotWare. Pengguna dapat menentukan faktor skala dalam parameter sistem untuk mengubah tingkat tegangan menjadi satuan teknik seperti Bar, PSI, atau Newton.
Apakah papan ini mendukung sinyal loop arus seperti 4-20mA?
Antarmuka asli berbasis tegangan (0-10V / ±10V). Untuk berinteraksi dengan sensor 4-20mA, diperlukan resistor presisi eksternal atau kondisioner sinyal untuk mengubah arus menjadi rentang tegangan yang kompatibel untuk masukan DSQC 355A (3HNE 00554-1).
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
