Detail Produk

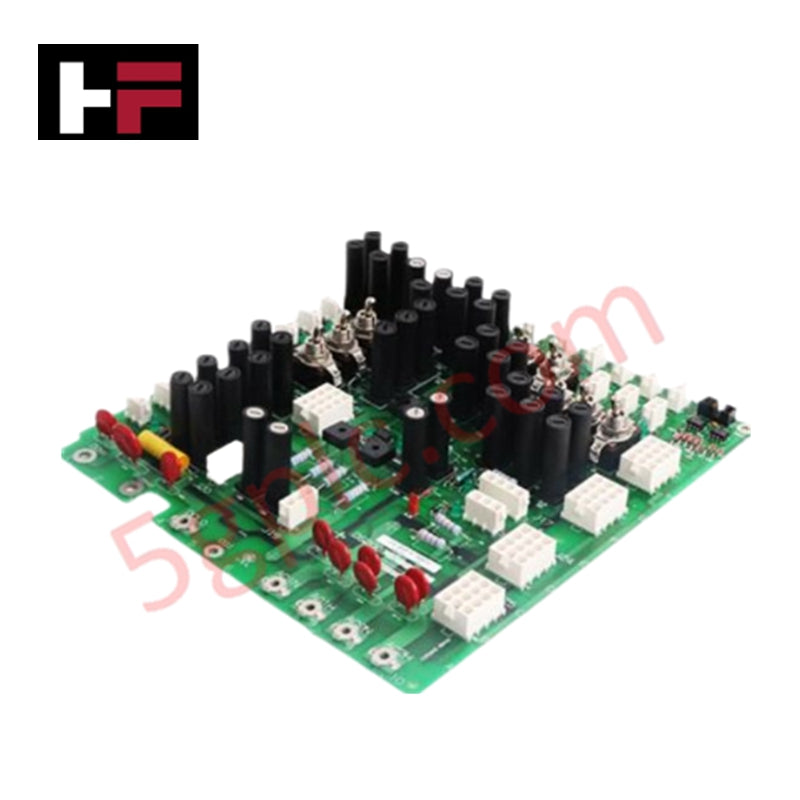

GE DS200TCPDG1B, yang juga dikatalogkan sebagai DS200TCPD Modul Distribusi Daya, berfungsi sebagai komponen perangkat keras khusus untuk regulasi daya dan perlindungan sirkuit dalam platform sistem kontrol turbin Mark V.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DS200TCPDG1B |
| Merek | GE |
| Asal | USA |
| Kinerja Inti | 8 saklar toggle, 36 sekering, 36 LED OK, 4 terminal sinyal |
Integrasi Kontrol Industri & Drive
DS200TCPDG1B mendukung arsitektur standar Mark V melalui distribusi daya logika tetap dan pemantauan kesalahan. Kecepatan komunikasi bus backplane dan skala kepadatan I/O secara inheren dibatasi oleh desain modul yang terhubung secara keras, yang tidak memungkinkan konfigurasi berbasis perangkat lunak atau kompatibilitas firmware flash. Integritas sinyal dipertahankan melalui jumper BJS manual, yang memfasilitasi isolasi referensi ground untuk sistem referensi eksternal. Deteksi kesalahan deterministik terbatas pada status fisik sekering, yang ditunjukkan oleh 36 LED OK terintegrasi, memberikan visibilitas status lokal secara real-time tanpa bergantung pada protokol jaringan digital.
Pertanyaan yang Sering Diajukan
T: Apakah konfigurasi berbasis perangkat lunak tersedia untuk modul ini?
J: Tidak. DS200TCPDG1B beroperasi secara eksklusif melalui logika yang terhubung secara keras. Konfigurasi terbatas pada posisi saklar fisik dan penyesuaian jumper referensi ground BJS.
T: Apakah papan dapat dikonfigurasi untuk rentang input daya yang berbeda?
J: Konversi daya dikelola oleh PCB DACA eksternal. Modul DS200TCPDG1B dirancang untuk menerima daya yang telah diproses dan mendistribusikannya ke 36 sirkuit sekering; modul ini tidak melakukan regulasi input daya utama secara langsung.
T: Apa fungsi dua LED merah pada papan?
J: LED merah berfungsi sebagai indikator kesalahan. Jika menyala, menandakan malfungsi tingkat papan secara umum, yang menunjukkan bahwa rangkaian internal modul memerlukan pemeriksaan manual dan verifikasi diagnostik.
Panduan Instalasi Lapangan
- Penggantian Sekering: Jika terjadi sekering putus (ditandai dengan LED OK yang mati), isolasi papan dari daya sebelum melepasnya. Pastikan sekering pengganti memiliki rating arus yang sama dengan aslinya untuk mencegah kerusakan akibat arus lebih pada sirkuit.
- Pengaturan Jumper: Gunakan jumper BJS untuk memilih isolasi referensi ground. Jika sistem memerlukan referensi ground eksternal, pastikan jumper diposisikan dengan benar untuk menghubungkan sirkuit ke sistem eksternal tersebut.
- Terminasi Kabel: Saat menghubungkan kabel sinyal ke empat terminal, pastikan konduktor tembaga terpasang dengan sempurna sebelum mengencangkan sekrup penahan. Hindari pengencangan berlebihan untuk mencegah kerusakan mekanis pada blok terminal.
- Perlindungan Statis: Selalu tangani PCB menggunakan prosedur anti-statis standar. Modul ini mengandung komponen sensitif yang dapat rusak akibat pelepasan muatan elektrostatik selama penanganan atau pemasangan.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
