Detail Produk

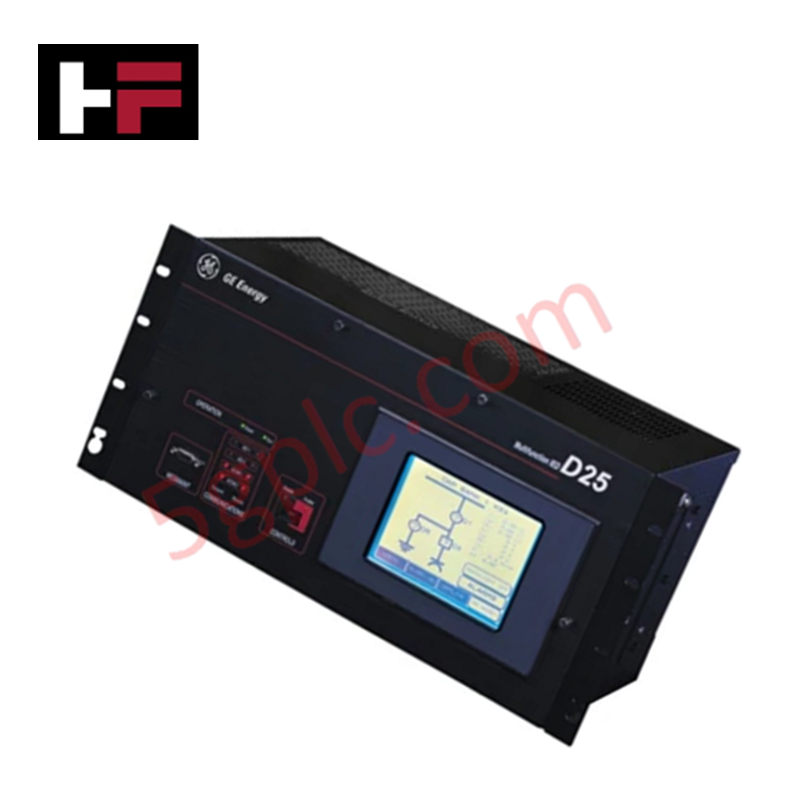

GE Fanuc D25-0158-000001 berfungsi sebagai Modul I/O Digital D25 utama yang digunakan untuk menjalankan pemantauan telemetri digital dan operasi output kontak di berbagai platform otomasi industri. Perangkat keras ini memproses hingga 96 input digital bipolar terisolasi optik yang dikelompokkan dalam matriks 32 saluran, memungkinkan pelacakan Sequence of Events (SOE) yang presisi dengan penandaan waktu 1 ms. Secara bersamaan, modul ini mengendalikan perangkat lapangan hilir melalui hingga 32 output relay yang dilengkapi dengan verifikasi perangkat lunak select-check-before-execute dan deteksi kegagalan komponen tunggal.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | D25-0158-000001 |
| Merek | GE Fanuc |
| Asal | Spesifikasi teknis menentukan asal pabrik |
| Berat | Tergantung konfigurasi kartu perangkat keras internal |
| Dimensi | Kesesuaian dengan rak seri D25 standar |
| Suhu Operasi | Toleransi lingkungan kelas industri |
| Konsumsi Daya | Ditentukan oleh total jumlah I/O aktif dan wetting loop |
| Isolasi Optik (Input) | 5000 Vrms |
| Rating Tegangan Input | 125 Vdc / opsi 250 Vdc / Toleransi: +/-20%, bipolar |
| Beban Arus Input | 1,2 hingga 10 mA / Daya maksimum yang hilang 0,5 W per input |
| Akurasi Penandaan Waktu | Resolusi 1 ms untuk data Sequence of Events (SOE) |
| Sumber Wetting | Penyediaan tegangan wetting terintegrasi di papan |
| Konfigurasi Relay | 16 atau 32 saluran relay / tipe kontak 1 Form A |
| Batas Switching Output | Maksimum 60 W atau 125 VA (beban resistif) |
| Tegangan Output | Maksimum 75 Vdc atau 50 Vac (DB-25), 120 Vdc (FACE-40) |
| Rating Arus Output | Maksimum switching 2 A / maksimum carrying 2 A |
| Profil Waktu Relay | Waktu operasi: 5 ms / Waktu pelepasan: 5 ms |
| Batas Isolasi Output | 1500 Vac selama 1 menit (coil-ke-kontak); Antar output: 300 Vdc (blok terminal kompresi) atau 100 Vdc (DB-25) |
Integrasi Jaringan Deterministik Profinet / EtherNet/IP
Prosesor modul mempertahankan sinkronisasi register internal di atas backplane sistem, memastikan kompatibilitas firmware flash absolut saat memetakan saluran input berkapasitas tinggi. Perangkat keras memisahkan pengambilan sampel A/D dan status digital lokal dari rutinitas polling jaringan host, memungkinkan mesin penyaring perangkat lunak tiga tingkat untuk menekan gangguan kontak tanpa mengubah pemrosesan deterministik logika inti. Loop akumulator pulsa pada hingga 8 input yang ditunjuk skala secara independen dari lalu lintas port komunikasi, mencegah hilangnya paket memengaruhi total.
Pertanyaan yang Sering Diajukan
T: Apakah kartu modul D25-0158-000001 dapat dipertukarkan secara hot-swap saat tegangan wetting 120 Vdc atau 250 Vdc aktif pada terminal lapangan?
J: Tidak. Pin backplane internal dan jejak sinyal tidak memiliki penghalang isolasi hidup. Semua loop daya tambahan dan lapangan harus sepenuhnya dimatikan sebelum melepas atau memasang modul untuk mencegah loncatan tegangan transient atau kerusakan pada isolator optik.
T: Bagaimana keamanan select-check-before-execute ditangani jika satu komponen gagal di dalam rangkaian output?
J: Arsitektur perangkat keras onboard menggabungkan jalur validasi ganda. Jika terjadi kegagalan komponen internal dalam driver aktivasi, modul mendeteksi ketidaksesuaian status diagnostik selama fase "check" dan memblokir urutan eksekusi akhir, menjaga kontak 1 Form A tetap terbuka.
Panduan Instalasi Lapangan
- Perlindungan Grounding Chassis: Hubungkan konduktor tembaga impedansi rendah dari stud ground chassis langsung ke bus bar bumi utama kabinet kontrol sebelum menghubungkan kabel lapangan.
- Pemisahan Sinyal Input: Rute semua jalur input diskrit 12 Vdc hingga 250 Vdc dalam saluran kabel terpisah jauh dari jalur pasokan motor AC berdaya tinggi untuk mengurangi kopling noise induktif ke filter debounce.
- Batas Isolasi Output: Saat menggunakan konfigurasi konektor DB-25, pastikan tegangan eksternal antar saluran berdekatan tidak melebihi batas isolasi maksimum 100 Vdc. Gunakan blok terminal kompresi jika diperlukan isolasi antar output 300 Vdc.
