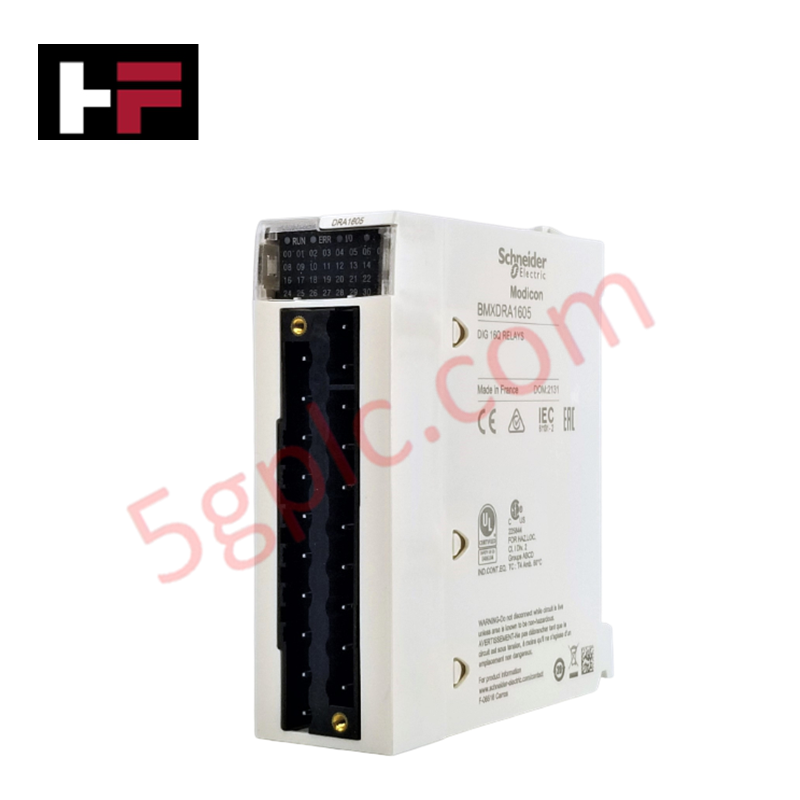

BMXDRA1605 | Schneider Electric | Modul Output Relay Diskrit Modicon X80

Ikhtisar Produk

Schneider Electric BMXDRA1605 berfungsi sebagai modul output relay diskrit dengan kepadatan tinggi dalam platform I/O Modicon X80 yang terpadu. Basis perangkat keras 16 saluran ini menghubungkan langsung pengendali otomatisasi terprogram Modicon M340 atau M580 dengan perangkat lapangan multi-tegangan, termasuk relay kontrol eksternal, menara indikator visual, solenoid kecil, dan alarm pengumuman. Dengan menggunakan relay mekanis kontak kering yang dikonfigurasi untuk logika positif, kartu ini mengisolasi mikroprosesor backplane tegangan rendah dari transient distribusi listrik eksternal. Kami menjamin modul output diskrit ini tiba dalam kondisi 100% baru, asli, dan tersegel dari pabrik.

Spesifikasi Teknis

Keunggulan Teknik

• Switching Arus Mikro Sensitivitas Tinggi: Berbeda dengan kartu relay industri standar yang memerlukan beban berat untuk menjaga kontak internal tetap bersih, modul ini dapat memicu dengan andal pada ambang minimum 1 mA pada 5 V DC. Kemampuan arus mikro ini memungkinkan koneksi langsung ke input digital impedansi tinggi, penghitung elektronik, dan pemancar telemetri tanpa menambahkan resistor bleed eksternal.

• MTBF Besar untuk Rak Tanpa Perawatan: Waktu Rata-rata Antara Kerusakan (MTBF) yang dihitung sebesar 2,1 juta jam operasional menghilangkan kebutuhan penggantian komponen rutin. Umur perangkat keras ini mengurangi beban pemeliharaan di lingkungan dengan ketersediaan tinggi seperti pabrik pengolahan kimia kontinu, fasilitas filtrasi air, dan stasiun pompa pipa jarak jauh.

• Perlindungan Isolasi Tegangan yang Sangat Baik: Desain mekanis memberikan penghalang isolasi dielektrik 2000 V AC pada 50/60 Hz antara kabel sisi lapangan dan bus internal. Infrastruktur ini mencegah lonjakan induktif tegangan tinggi, hubung singkat lapangan, dan loop tanah agar tidak kembali ke backplane, melindungi modul CPU utama dari kerusakan listrik yang parah.

• Eksekusi Logika Multi-Saluran yang Cepat: Sirkuit koil internal memaksa waktu aktivasi respon di bawah 8 ms dan waktu deaktivasi di bawah 10 ms. Transisi mekanis yang cepat ini memungkinkan pengendali terpusat melakukan urutan interlocking yang tajam, pelacakan sortir material, dan pengindeksan alarm keselamatan cepat pada lini pengemasan yang kompleks.

Pertanyaan yang Sering Diajukan

• Apakah modul output BMXDRA1605 ini dikirim dengan kemasan asli pabrik?

  Ya. Kami mengirimkan barang ini sebagai komponen 100% baru, asli dari pabrik. Modul ini tiba di dalam kotak Schneider Electric yang autentik dan belum dibuka dengan pembungkus anti-statis pabrik, barcode keamanan yang tidak terganggu, dan sisipan dokumentasi produk asli.

• Bisakah saya mencampur tingkat tegangan yang berbeda di saluran modul ini?

  Bisa. Karena BMXDRA1605 menggunakan kontak relay yang terisolasi, Anda dapat mengendalikan tingkat tegangan lapangan yang berbeda pada saluran umum terisolasi yang terpisah. Pastikan Anda tidak melebihi batas tegangan isolasi listrik absolut yang ditentukan oleh manual perangkat keras Modicon X80 saat melakukan pengkabelan terminal kabinet.

• Bagaimana kelembaban lingkungan yang tinggi memengaruhi kinerja modul?

  Modul ini tahan terhadap rentang kelembaban relatif yang luas dari 5% hingga 95% pada suhu hingga 131°F (55°C). Rekayasa pelindung standar mencegah debu dan kelembaban lingkungan masuk, asalkan enclosure Anda bebas dari kondensasi cairan aktif.

• Apakah modul ini mendukung hot-swapping saat PLC dalam mode RUN?

  Ya, jika Anda menempatkannya di dalam arsitektur rak Modicon X80 yang didukung oleh prosesor M580 atau M340 yang secara eksplisit mengaktifkan RIUP (Removal and Insertion Under Power). Pin penyelarasan daya modul mencegah kesalahan busur, memungkinkan penggantian lapangan yang cepat tanpa mengganggu modul I/O di sekitarnya atau menghentikan loop kontrol aktif.
