Detail Produk

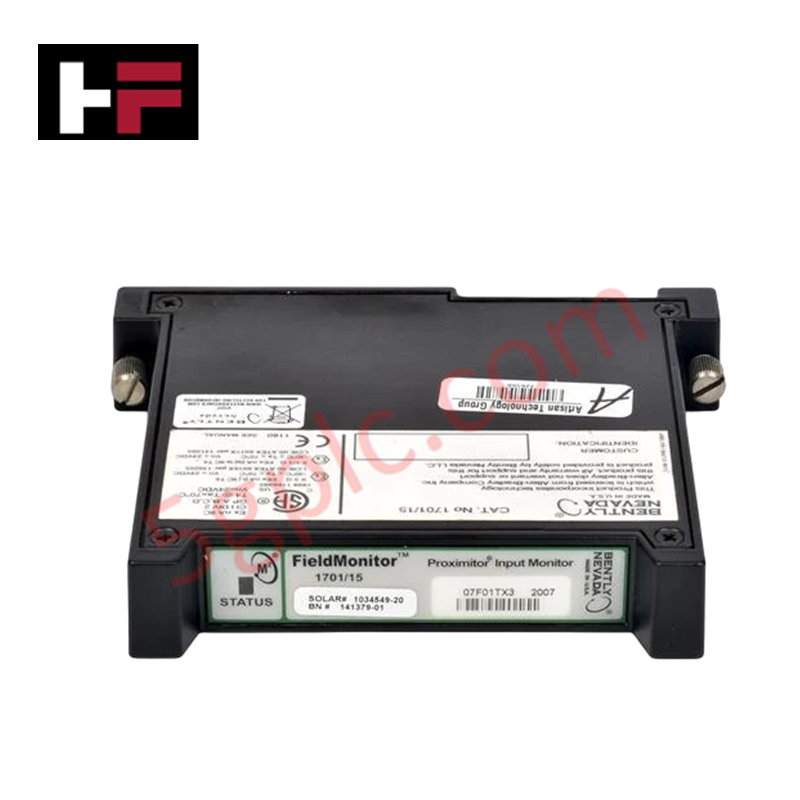

Bently Nevada 1701/15, yang juga tercatat sebagai Monitor Input Proximitor FieldMonitor 1701/15, berfungsi sebagai komponen perangkat keras khusus untuk pengkondisian getaran radial dan posisi dorong 2 saluran dalam sistem Bently Nevada FieldMonitor. Perangkat ini menerima sinyal mentah dari probe kedekatan arus eddy, memprosesnya menjadi satuan teknik, dan mengevaluasi nilai terukur terhadap titik setel alarm yang dapat diprogram.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1701/15 (Nomor Suku Cadang: 1034549-20, 141379-01) |
| Merek | Bently Nevada |
| Asal | AS |
| Berat | 0.82 kg |
| Dimensi | 241.3 mm x 24.4 mm x 241.8 mm |
| Suhu Operasi | Batas operasi lapangan industri standar |
| Konsumsi Daya | 100 mA @ 24 VDC |
| Saluran Input | 2 saluran probe kedekatan |
| Input Sinyal | Sinyal transduser kedekatan (melalui modul Proximitor internal/eksternal) |
| Kompatibilitas Sistem | Sistem Bently Nevada FieldMonitor |
| Diagnostik | Uji mandiri tertanam dengan indikasi status NOT OK |
Skalasi Probe Arus Eddy dan Validasi Tegangan Celah
Bently Nevada 1701/15 melakukan skalasi probe arus eddy secara presisi untuk memastikan pengukuran yang akurat pada saluran getaran radial dan dorong aksial. Integrasi transduser yang tepat bergantung pada validasi tegangan celah (target -10 VDC untuk bias tengah nominal) yang dilakukan pada terminal input sebelum ambang alarm dikonfigurasi. Pengaturan tegangan yang benar menjamin respons linear dinamis yang optimal selama siklus pelacakan dinamika rotor, menghilangkan saturasi sinyal, dan memastikan penekanan crosstalk yang tinggi di antara saluran pemantauan yang berdekatan.
Pertanyaan yang Sering Diajukan
T: Bagaimana rutinitas uji mandiri internal melaporkan kondisi gangguan pada modul 1701/15?
J: Uji mandiri diagnostik tertanam terus-menerus memeriksa integritas rangkaian internal dan loop transduser yang terhubung, serta mengaktifkan keluaran status NOT OK ketika terdeteksi rangkaian terbuka, rangkaian hubung singkat, atau kegagalan perangkat keras.
T: Parameter input daya apa yang diperlukan untuk mengoperasikan Monitor Input Proximitor 1701/15?
J: Modul ini beroperasi dengan tegangan catu daya teregulasi nominal sebesar 24 VDC dan menarik arus operasional tipikal sebesar 100 mA.
T: Apakah kedua saluran dapat dikonfigurasi secara independen untuk tugas pengukuran yang berbeda?
J: Ya, arsitektur 2 saluran memungkinkan konfigurasi yang dapat diprogram pengguna untuk memproses sinyal getaran radial dinamis atau input perpindahan dorong aksial secara bersamaan.
Panduan Instalasi Lapangan
- Pasang modul 1701/15 ke slot yang ditentukan di dalam enklosur FieldMonitor, dan pastikan posisinya sejajar dengan konektor bidang belakang sebelum didudukkan sepenuhnya.
- Rutekan kabel lapangan probe kedekatan yang masuk menggunakan pasangan kabel berpilin dan berpelindung, serta jauhkan jalur sinyal dari saluran AC bertegangan tinggi.
- Lakukan validasi tegangan celah pada semua probe arus eddy yang terhubung untuk memastikan tegangan bias statis sesuai dengan spesifikasi pabrik (area target -10 VDC) sebelum mesin dinyalakan.
- Hubungkan pelindung kabel ke pembumian instrumen sistem yang ditentukan pada titik masuk kabinet untuk mencegah loop pembumian.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
