Detail Produk

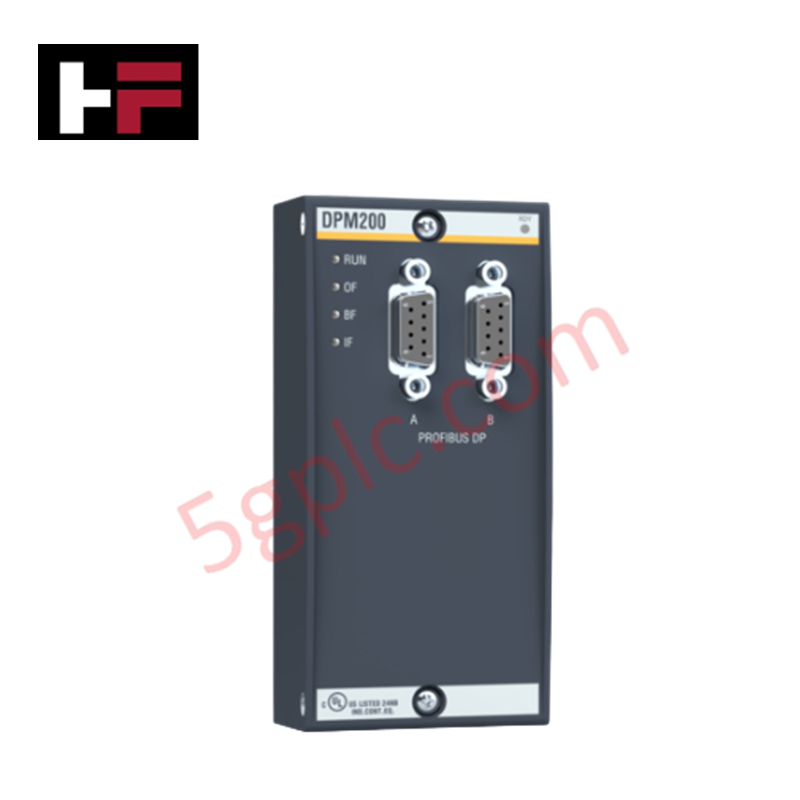

Dikonfigurasi untuk komunikasi fieldbus pada platform pengontrol M200, Bachmann DPM200 (DPM200 Modul Master PROFIBUS DP) menyediakan eksekusi fisik/elektrik langsung dari protokol PROFIBUS DP untuk manajemen periferal terdistribusi.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | DPM200 |
| Merek | Bachmann |
| Asal | Jerman |
| Berat | Perkiraan 0,30 kg |
| Dimensi | Form faktor modul standar M200 |
| Suhu Operasi | -20 °C hingga 60 °C |
| Konsumsi Daya | < 4 W |
| Port Komunikasi | PROFIBUS DP (9,6 Kbaud hingga 12 Mbaud) |
| Memori Bersama | 8 kB |
| Maksimum Modul | 3 per pengontrol M200 |
Jaringan Deterministik Profinet / EtherNet/IP
Bachmann DPM200 memfasilitasi pertukaran data deterministik dalam jaringan otomasi industri dengan berfungsi sebagai antarmuka fieldbus serbaguna. Modul ini mendukung mode operasi DP Master, DP Slave, atau gabungan master/slave, memungkinkan integrasi mulus ke dalam topologi jaringan multi-master. Untuk memastikan integritas data, modul ini dilengkapi dengan kunci konsistensi yang dapat dikonfigurasi untuk blok data dan menyediakan 8 kB memori bersama untuk citra data proses. Arsitektur perangkat keras menggabungkan isolasi galvanik antara antarmuka fieldbus dan backplane pengontrol M200, secara efektif menekan gangguan listrik dan arus loop ground. Dua koneksi jembatan internal disediakan di bagian depan modul untuk mendukung konfigurasi loop kabel yang efisien.
Pertanyaan yang Sering Diajukan
T: Apakah DPM200 dapat dioperasikan sebagai master dan slave secara bersamaan?
J: Ya, DPM200 mendukung fungsi gabungan master/slave, memungkinkan modul ini berperan sebagai pengontrol aktif sekaligus menyediakan variabel proses ke perangkat master lain dalam jaringan.
T: Bagaimana data diakses oleh program aplikasi M200?
J: Data proses dipetakan sebagai modul I/O logis dalam lingkungan SolutionCenter, memungkinkan akses melalui citra proses atau antarmuka fungsi khusus.
T: Apakah ada batasan jumlah modul DPM200 per pengontrol?
J: Maksimal 3 modul DPM200 dapat dipasang per platform pengontrol M200, tergantung pada daya backplane dan ketersediaan slot.
Panduan Instalasi Lapangan
- Pemasangan Backplane: Pasang modul Bachmann DPM200 ke slot M200 yang dialokasikan. Pastikan modul terpasang dengan sempurna dan kait mekanis tertutup untuk menjaga koneksi bus yang aman.
- Kabel PROFIBUS: Gunakan kabel twisted-pair terlindung standar yang ditentukan untuk PROFIBUS. Pertahankan panjang segmen maksimum sesuai dengan pengaturan baud rate (hingga 12 Mbaud memerlukan kualitas kabel dan terminasi khusus).
- Terminasi: Pastikan segmen PROFIBUS diakhiri pada kedua ujung bus untuk mencegah pantulan sinyal. Gunakan jembatan internal untuk koneksi loop-through, pastikan pelindung kabel terhubung dengan benar ke rumah konektor.
- Perlindungan/Pembumian: Gunakan konektor bermetal untuk semua sambungan PROFIBUS. Hubungkan pelindung kabel langsung ke selubung konektor untuk memastikan pelindung Faraday yang kontinu dari modul DPM200 ke perangkat lapangan.
- Konfigurasi: Gunakan perangkat lunak SolutionCenter untuk menentukan mode operasi DPM200. Verifikasi baud rate dan alamat slave sebelum menyalakan segmen jaringan untuk mencegah konflik komunikasi bus.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
