Detail Produk

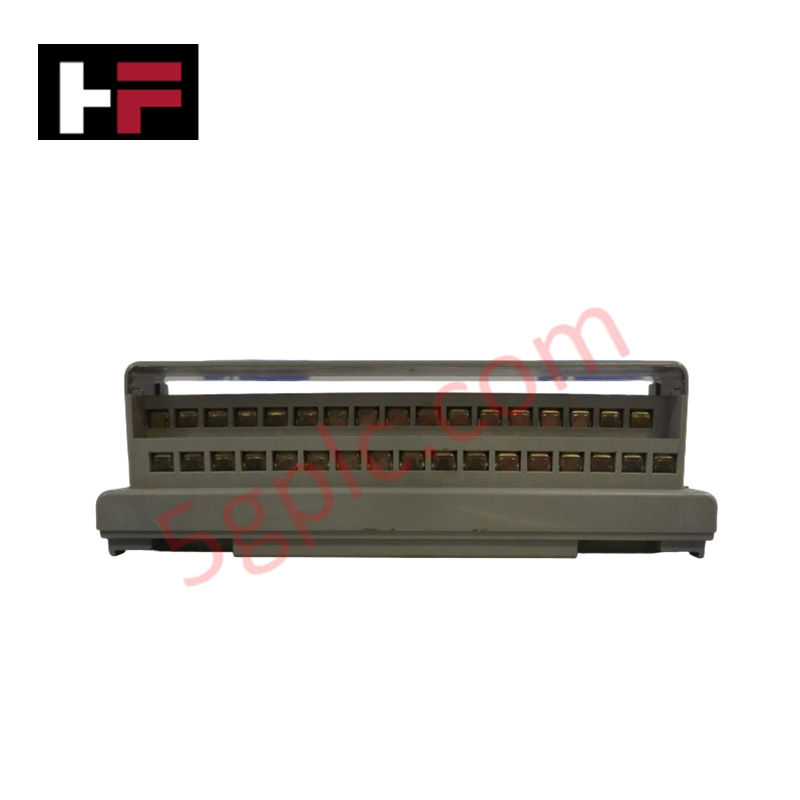

Dirancang untuk pengkabelan input analog multisaluran dan distribusi sinyal pada rak sistem kontrol Yokogawa CENTUM, Yokogawa AMM52T S2 (Terminal Pengkabelan AMM52T) menyediakan koneksi fisik/elektris secara langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | AMM52T S2 |
| Merek | Yokogawa |
| Asal | Jepang |
| Fungsi Peralatan | Rakitan Blok Terminal Pengkabelan Input Analog |
| Jenis Terminal | Blok Terminal Sekrup / Antarmuka Multi-Pin |
| Revisi Perangkat Keras | S2 |
| Berat | 0.35 kg |
| Dimensi | Rakitan Terminal Modul Kompak Standar |
| Suhu Pengoperasian | -20 hingga 60 derajat C |
| Konsumsi Daya | Komponen Pasif (Disipasi Daya Nol) |
Antarmuka Distribusi Sinyal & Isolasi Saluran Yokogawa
Rakitan terminal pengkabelan menyalurkan konduktor instrumen lapangan secara langsung ke slot antarmuka pelat dasar yang sesuai. Isolasi terminal internal terintegrasi menekan kopling derau lapangan ke jalur sinyal protokol loop HART 4-20 mA berdensitas tinggi dan segmen FOUNDATION Fieldbus. Arsitektur terminal mempertahankan integritas jalur sinyal serta batas isolasi galvanis antarsaluran antara loop sensor lapangan dan bus konverter A/D internal sistem.
Pertanyaan yang Sering Diajukan
T: Apakah blok terminal AMM52T S2 menggunakan daya dari rel backplane?
J: Tidak, AMM52T S2 merupakan antarmuka terminal koneksi fisik pasif yang menyalurkan konduktor sinyal lapangan ke slot node I/O di bawahnya tanpa konsumsi daya aktif.
T: Bagaimana pelindung kabel diarde pada rakitan pengkabelan AMM52T S2?
J: Pelindung kabel lapangan disambungkan ke sekrup terminal pelindung yang ditentukan pada rakitan blok, kemudian disalurkan langsung melalui jalur arde sasis pelat dasar ke batang arde kabinet pada satu titik.
Panduan Instalasi Lapangan
Pasang terminal pengkabelan AMM52T S2 dengan kuat pada slot pelat dasar modul yang ditentukan, lalu kencangkan sekrup penahan untuk memastikan kontinuitas arde listrik. Kupas konduktor kabel lapangan sesuai panjang yang ditentukan dan kencangkan pada penjepit sekrup terminal, dengan memastikan batas torsi yang tepat diterapkan untuk mencegah kontak kabel longgar atau deformasi mekanis. Rutekan semua pengkabelan input analog lapangan melalui saluran kabel khusus yang dipisahkan secara fisik dari jalur AC bertegangan tinggi.
