Detail Produk

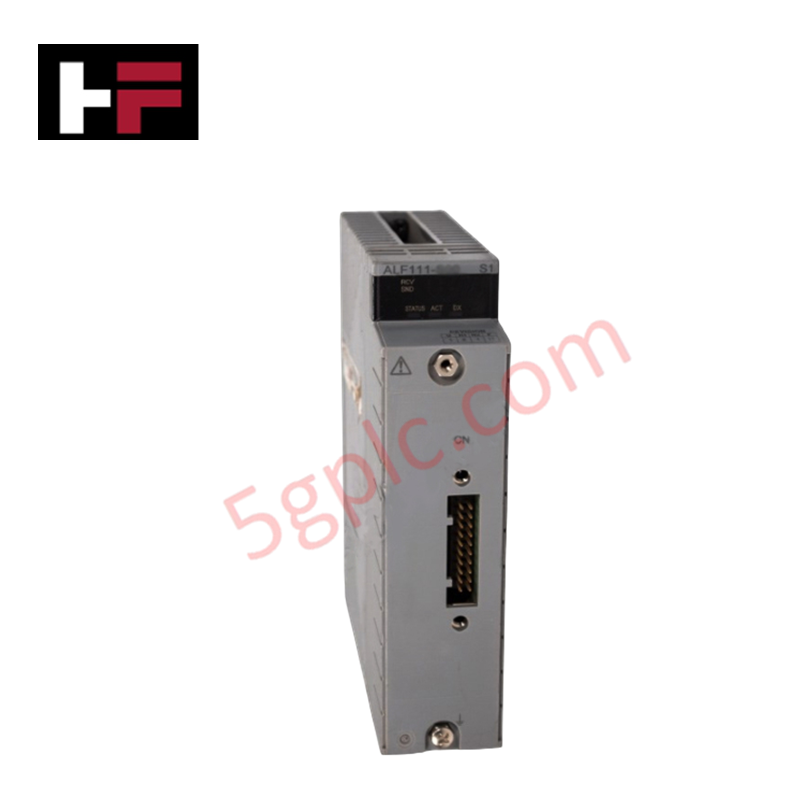

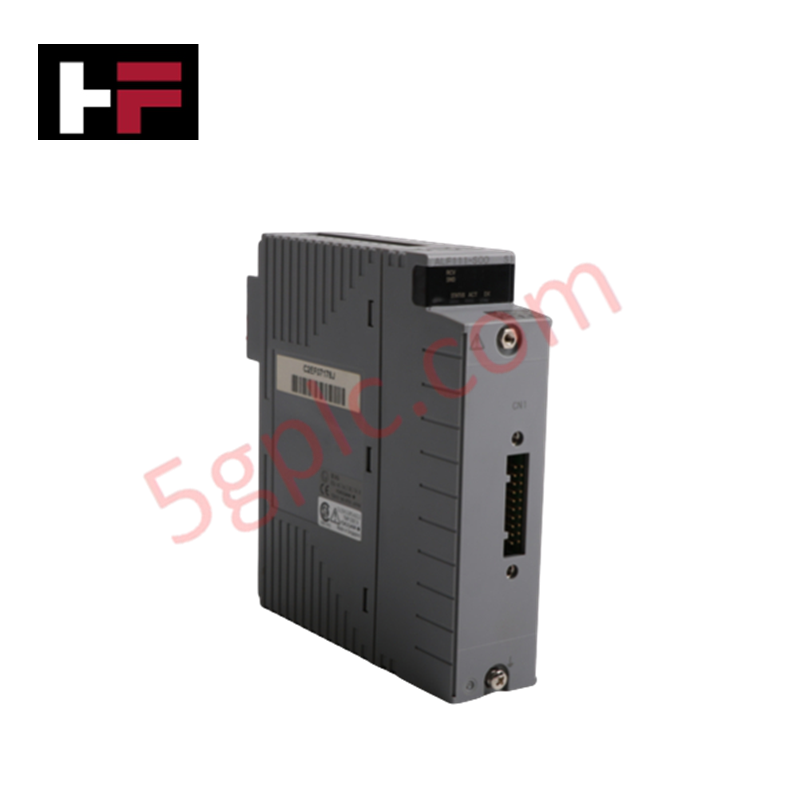

YOKOGAWA ALF111-S50, yang juga tercatat sebagai Modul Komunikasi FOUNDATION Fieldbus ALF111, berfungsi sebagai komponen perangkat keras khusus untuk komunikasi perangkat fieldbus digital dan pengelolaan segmen bus dalam sistem kontrol YOKOGAWA CENTUM VP.
Rincian Sufiks & Matriks Model
Penamaan katalog ALF111-S50 menentukan fitur modul berikut:
- Model Dasar (ALF111): Modul Komunikasi FOUNDATION Fieldbus
- Tipe (-S): Tipe standar
- Perlindungan Ledakan (5): Tanpa perlindungan ledakan
- Kode Opsi (0): Tipe dasar
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | ALF111-S50 |
| Merek | YOKOGAWA |
| Asal | Jepang |
| Suhu Operasi | -20 hingga 60 derajat C |
| Protokol Antarmuka | FOUNDATION Fieldbus H1 (31.25 kbps) |
| Jumlah Saluran | 4 segmen fieldbus H1 |
| Antarmuka Bus Sistem | Backplane node CENTUM VP |
| Perlindungan Ledakan | Tidak ada (Non-Ex Standar) |
Konektivitas FOUNDATION Fieldbus dan Isolasi Saluran
ALF111-S50 dapat terhubung ke hingga 4 segmen FOUNDATION Fieldbus H1 independen, serta menjalankan pertukaran data siklik deterministik antara publisher dan subscriber dengan transmitter lapangan serta positioner katup pada laju transmisi tetap 31.25 kbps. Modul ini menyediakan isolasi galvanis antara segmen fieldbus dan logika backplane internal untuk mencegah arus loop tanah serta propagasi derau antarsaluran. Saat digunakan bersama arsitektur protokol loop HART 4-20 mA, ALF111-S50 memungkinkan akses langsung ke diagnostik perangkat digital dan variabel proses tanpa mengganggu integritas loop kontrol.
Pertanyaan yang Sering Diajukan
T: Berapa banyak segmen FOUNDATION Fieldbus H1 yang dapat dihubungkan ke satu modul ALF111-S50?
J: Satu modul ALF111-S50 mendukung hingga 4 segmen FOUNDATION Fieldbus H1 independen yang beroperasi pada 31.25 kbps.
T: Apakah ALF111-S50 menyediakan daya fieldbus untuk perangkat lapangan H1 yang terhubung?
J: Tidak, ALF111-S50 berfungsi sebagai kartu antarmuka komunikasi; kondisioner daya fieldbus eksternal dan catu daya harus dipasang pada setiap segmen H1 untuk memberi daya pada instrumen lapangan.
T: Apakah ALF111-S50 mendukung konfigurasi modul redundan pada node CENTUM VP?
J: Ya, dua modul ALF111-S50 dapat dipasang pada slot berpasangan yang berdekatan untuk komunikasi bus H1 redundan, sehingga memungkinkan perpindahan otomatis tanpa mengganggu lalu lintas data segmen.
Panduan Instalasi Lapangan
Matikan daya slot rak yang dituju sebelum memasang atau melepas modul. Kenakan gelang tangan ESD yang terhubung ke ground saat menangani modul untuk melindungi komponen elektronik. Sejajarkan ALF111-S50 dengan rel pemandu modul, lalu tekan dengan kuat ke konektor backplane hingga terpasang sepenuhnya. Kencangkan sekrup penahan atas dan bawah untuk memastikan kontinuitas grounding rangka listrik. Pastikan pemasangan kabel fieldbus mematuhi spesifikasi twisted-pair berpelindung FOUNDATION Fieldbus Tipe A, dan verifikasi bahwa terminator bus eksternal 100 ohm terpasang pada kedua ujung fisik setiap segmen H1. Hubungkan pelindung kabel ke ground pada satu titik untuk mencegah arus loop tanah.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
