Detail Produk

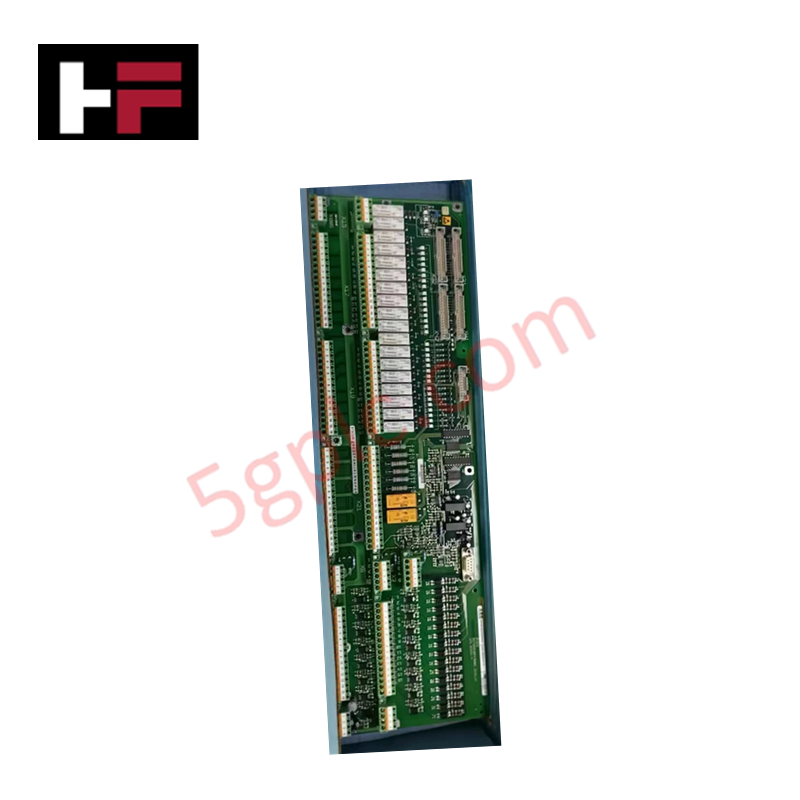

ABB 3BHB006208R0001, yang juga dikatalogkan sebagai UNS 0883A-P,V1 Fast I/O PCB, berfungsi sebagai komponen perangkat keras khusus untuk pengambilan sampel sinyal digital dan analog berkecepatan tinggi dalam platform pengontrol eksitasi PEC800 dan UNITROL. Papan sirkuit tercetak yang dirakit ini memproses umpan balik lapangan secara real-time, menjalankan kontrol loop cepat dan pulsa gerbang langsung ke sirkuit saklar elektronik daya.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 3BHB006208R0001 (UNS 0883A-P,V1) |
| Merek | ABB |
| Asal | Swiss |
| Berat | 1,08 kg |
| Dimensi | 150 mm x 74 mm x 545 mm (W x H x D) |
| Suhu Operasi | 0 hingga +55 derajat C |
| Konsumsi Daya | Beban pasokan internal backplane standar |
| Jenis Produk | Papan Fast I/O |
| Platform Sistem | ABB PEC800 / UNITROL |
| Kode Tarif Bea Cukai | 85371092 |
Kecepatan Komunikasi Bus Backplane & Skala Kepadatan I/O
Papan UNS 0883A-P,V1 memanfaatkan kecepatan komunikasi bus backplane berkecepatan tinggi untuk memberikan waktu eksekusi sub-milidetik di seluruh sirkuit konversi daya. Array logika terintegrasi mengelola penguncian sinyal cepat dan pembaruan siklik deterministik, memungkinkan skala kepadatan I/O yang presisi di seluruh konfigurasi konverter multi-saluran. Penyaringan perangkat keras tertanam dan kompatibilitas firmware flash memastikan integritas sinyal dan pemrosesan paket cepat tanpa menimbulkan latensi bus pada sistem kontrol utama.
Pertanyaan yang Sering Diajukan
T: Fungsi utama apa yang dilakukan PCB UNS 0883A-P,V1 dalam kontrol elektronik daya?
J: PCB ini menjalankan pemrosesan sinyal input/output berkecepatan tinggi, mengubah umpan balik tegangan dan arus real-time yang cepat menjadi sinyal kontrol tingkat logika untuk pengontrol drive dan eksitasi.
T: Apakah hot-swapping didukung untuk rakitan Fast I/O UNS 0883A-P,V1?
J: Tidak, daya backplane sistem dan sirkuit I/O eksternal harus sepenuhnya dimatikan sebelum modul dilepas atau dipasang untuk menghindari korsleting sementara dan kerusakan perangkat keras.
T: Bagaimana isolasi ground sinyal dipertahankan pada saluran Fast I/O?
J: Penghalang isolasi galvanik dan optoelektronik pada PCB memisahkan sinyal umpan balik tahap daya tegangan tinggi dari sirkuit bus logika sistem tegangan rendah.
Panduan Instalasi Lapangan
- Putuskan semua pasokan daya utama dan tegangan kontrol ke rangka rak sebelum memasang atau mengganti rakitan.
- Kenakan gelang anti-statis (ESD) yang terhubung ke ground kabinet saat menangani rakitan PCB mentah untuk mencegah kerusakan akibat pelepasan statis.
- Selaraskan papan dengan rel geser rak dan tekan merata hingga konektor DIN multi-pin belakang terpasang penuh ke backplane.
- Kencangkan semua sekrup penahan panel depan untuk memastikan penahanan struktural dan grounding rangka listrik yang berkelanjutan.
- Pastikan komunikasi berkecepatan tinggi dan kabel sinyal dialirkan melalui pasangan terpilin terlindung dengan kawat drain yang diklem ke batang grounding.
