Detail Produk

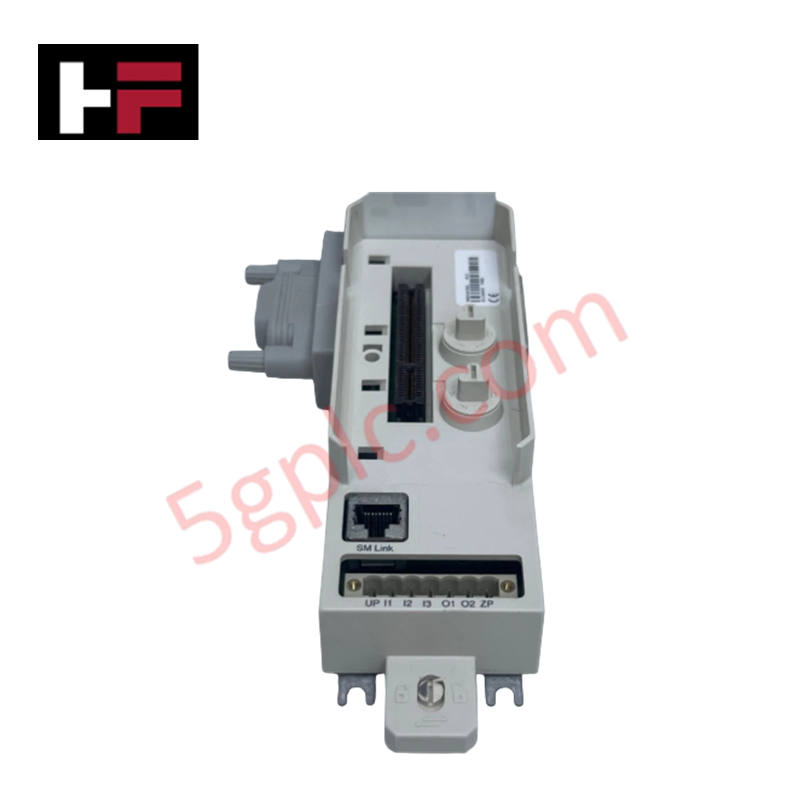

Dikonfigurasi untuk terminasi mekanis modul dan pengaturan sinyal dalam pengendali keselamatan System 800xA, ABB TP868 3BSE018176R1 (TP868 Module Termination Unit) menyediakan eksekusi fisik/elektrik langsung.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | TP868 |
| Nomor Bagian | 3BSE018176R1 |
| Merek | ABB |
| Asal | Swedia |
| Berat | 0,3 kg |
| Dimensi (L x T x D) | 66 mm x 187 mm x 47 mm |
| Suhu Operasi | 0 hingga 55 derajat C |
| Konsumsi Daya | Pasif (tidak menarik daya) |
| Modul yang Kompatibel | Modul CPU Keselamatan SM811, SM812 |
| Jenis Produk | Module Termination Unit |
| Jumlah Baterai | 0 |
| Kepatuhan RoHS | Sesuai dengan Direktif EU 2011/65/EU |
Jaringan Deterministik & Kompatibilitas Firmware Flash
Unit terminasi TP868 menyediakan antarmuka backplane fisik untuk pemasangan modul CPU keselamatan berintegritas tinggi SM811 dan SM812. Baseplate modul ini membentuk jalur listrik yang stabil yang diperlukan untuk mengirimkan komunikasi sistem keselamatan deterministik melalui bus backplane pengendali. Pin penyelarasan mekanis pasif memastikan orientasi yang benar saat pemasangan, menjaga integritas impedansi bus dan menghindari latensi transmisi data selama siklus eksekusi firmware flash atau saat menjalankan diagnostik online.
Pertanyaan yang Sering Diajukan
T: Apakah baseplate TP868 harus dibeli terpisah saat memesan modul CPU keselamatan?
J: Tidak. Baseplate TP868 disediakan sebagai komponen standar dalam kit CPU keselamatan SM811K01 dan SM812K01 dan tidak memerlukan pembelian terpisah untuk pengaturan pengendali standar.
T: Apakah baseplate TP868 mengonsumsi daya dari rel backplane?
J: Tidak. TP868 berfungsi murni sebagai antarmuka terminasi mekanis dan elektrik pasif, tanpa menambah beban aktif pada unit catu daya pengendali.
Panduan Instalasi Lapangan
- Putuskan Daya: Isolasi penuh daya kabinet sebelum memasang atau melepas rakitan baseplate dari rel pemasangan.
- Pemasangan Rel: Pasang TP868 pada rel pemasangan standar dan kencangkan mekanisme pengunci dengan kuat untuk mencegah getaran fisik yang dapat memengaruhi kontak backplane.
- Integritas Grounding: Pastikan tali tanah fungsional kabinet terpasang kencang pada titik ground backplate enclosure untuk menjaga penekanan gangguan pada jalur sinyal.
- Inspeksi Konektor: Periksa konektor pin jantan dan betina dari debu atau deformasi mekanis sebelum mengaitkan modul keselamatan SM811 atau SM812 ke baseplate.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
