Detail Produk

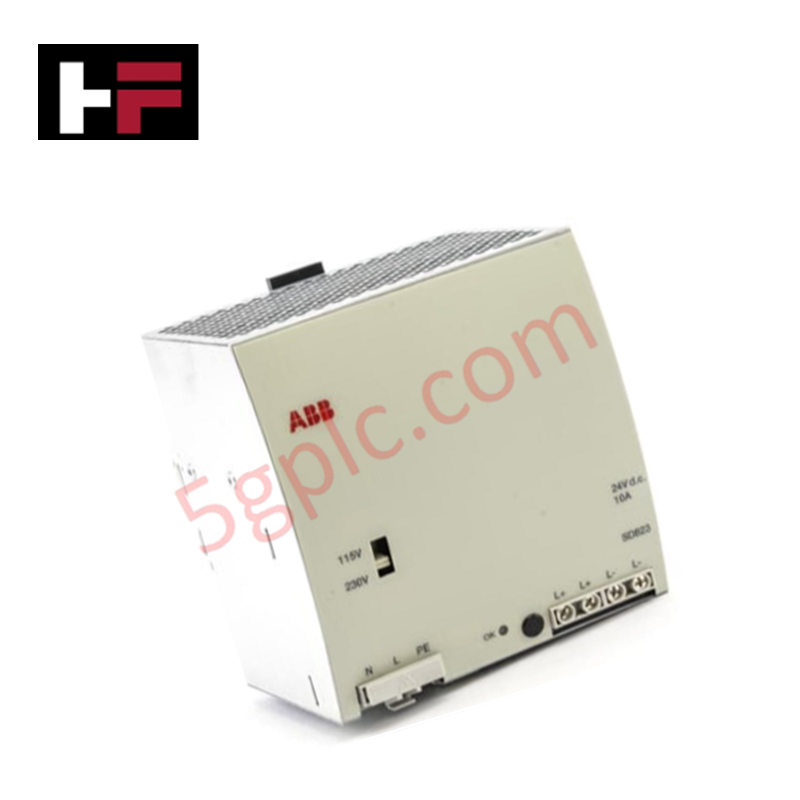

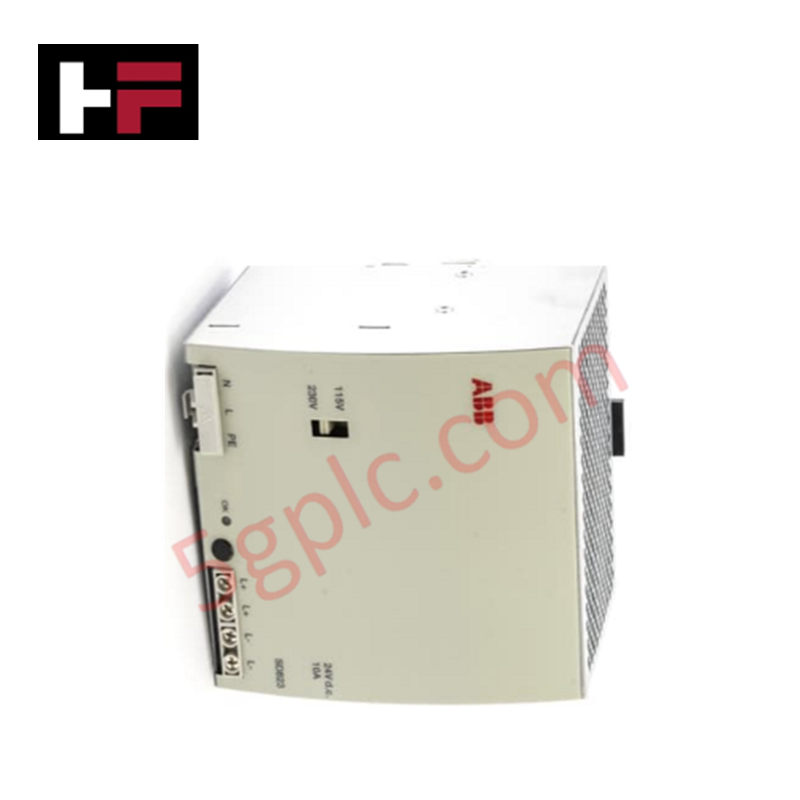

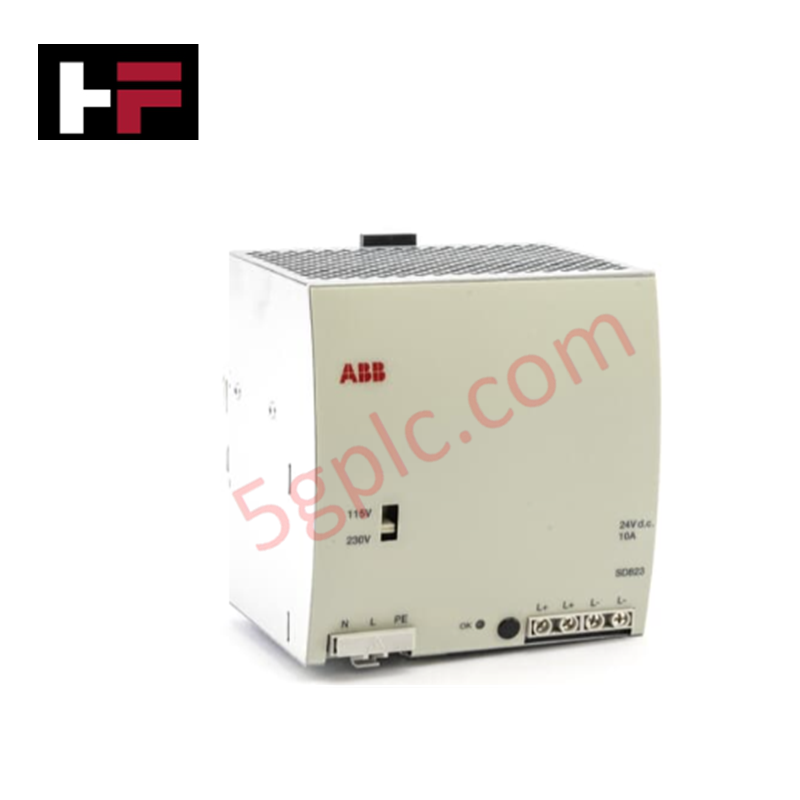

ABB SD823 3BSC610039R1, yang juga dikatalogkan sebagai SD823 Perangkat Catu Daya, berfungsi sebagai komponen perangkat keras khusus untuk konversi daya AC ke DC dan distribusi daya loop teratur dalam platform kontrol System 800xA. Dikonfigurasi dengan sakelar manual untuk pemilihan input 115 VAC atau 230 VAC, modul ini menghasilkan output 24 VDC yang stabil dengan arus beban kontinu hingga 10 A. Rakitan yang dipasang pada rel DIN seberat 1,1 kg ini mendukung konfigurasi redundansi daya ganda saat dipasangkan secara eksternal dengan Unit Voting SS822.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | SD823 (3BSC610039R1) |
| Model Dasar | SD823 |
| Merek | ABB |
| Asal | Swedia |
| Berat | 1,1 kg |
| Dimensi | 125 mm x 120 mm x 103 mm (L x T x D) |
| Suhu Operasi | -20 derajat C hingga +60 derajat C |
| Konsumsi Daya | Sakelar input dapat dipilih 115 VAC / 230 VAC; Output 24 VDC, 10 A (240 W) |
| Dukungan Redundansi | Koneksi eksternal ke Unit Voting SS822 |
| Tipe Pemasangan | Rel DIN standar 35 mm |
| Penutup Steker Konektor AC | Nomor bagian 5FSE707630-103 |
| Tipe Produk | Perangkat Catu Daya |
Kecepatan Komunikasi Bus Backplane dan Kompatibilitas Firmware Flash
Modul daya ini mempertahankan penyediaan rel daya khusus untuk memastikan kecepatan komunikasi bus backplane di seluruh sistem pada rak lokal dan ekspansi tanpa penurunan tegangan. Distribusi daya yang stabil menjaga pengambilan sampel sinyal deterministik dan integritas memori sistem selama peristiwa penskalaan I/O dengan kepadatan tinggi. Dirancang dengan rangkaian konversi analog murni, unit ini berjalan secara independen dari persyaratan kompatibilitas firmware flash pengontrol CPU, memastikan pasokan daya tidak terputus selama siklus reflashing firmware sistem utama.
Pertanyaan yang Sering Diajukan
T: Bagaimana konfigurasi redundansi daya garis ganda menggunakan modul SD823?
J: Konfigurasi daya redundan memerlukan pengkabelan dua unit SD823 terpisah ke Unit Voting SS822 eksternal untuk mengelola diode-orring dan isolasi kesalahan.
T: Apakah sakelar pemilih tegangan input AC harus disetel secara manual sebelum diberi daya?
J: Ya, sakelar pemilih input harus disetel secara manual ke 115 VAC atau 230 VAC sesuai dengan tegangan pasokan lapangan sebelum menghubungkan daya AC.
Panduan Instalasi Lapangan
- Pasang modul secara vertikal pada rel DIN 35 mm untuk menjaga aliran udara konveksi alami melalui ventilasi termal.
- Pastikan sakelar pemilih tegangan input AC sesuai dengan tegangan utilitas pasokan lokal sebelum menghubungkan daya AC utama.
- Sambungkan kabel pasokan AC input menggunakan steker daya yang ditentukan (nomor bagian 5FSE707630-103) dengan perlindungan tarikan yang sesuai.
- Pastikan pengikatan impedansi rendah antara terminal tanah pelindung modul dan bus grounding utama enclosure.
Informasi Tambahan
- 100% Suku Cadang Asli: Semua produk adalah asli dan otentik, memastikan kinerja industri yang dapat diandalkan.
- Jaminan Pengembalian Dana 30 Hari: Kembalikan barang yang tersedia dalam stok dalam waktu 30 hari dengan kemasan asli yang belum dibuka untuk pengembalian dana penuh (tidak termasuk biaya pengiriman dan biaya lainnya).
- Garansi 12 Bulan: Menanggung cacat bahan atau pengerjaan; tidak termasuk penyalahgunaan, keausan normal, atau modifikasi yang tidak sah.
- Pengiriman Seluruh Dunia: Kami mengirim melalui USPS, UPS, FedEx, dan DHL. Waktu pengiriman bervariasi menurut negara dan mungkin dikenakan biaya bea cukai atau impor.
- Dukungan & Kontak: Bantuan teknis dan garansi tersedia kapan saja. Hubungi kami di sini: Kontak.
- Panduan Pembelian: Periksa spesifikasi produk dan kompatibilitas dengan cermat sebelum memesan untuk memastikan aplikasi yang tepat.
